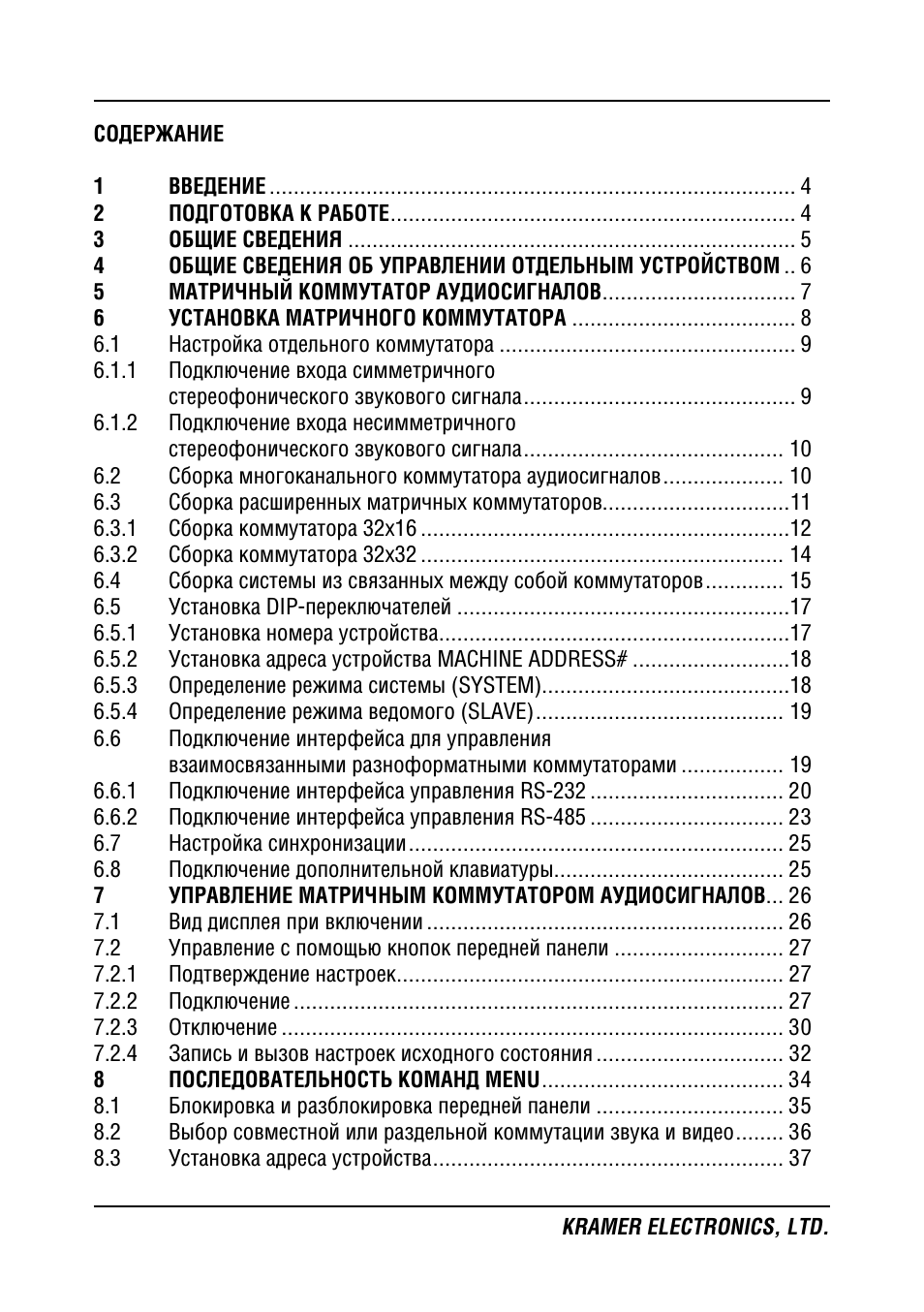

Инструкция по эксплуатации Kramer VS-1616A — страница 2

KRAMER ELECTRONICS LTD.

СОДЕРЖАНИЕ

1 ВВЕДЕНИЕ 4 2

ПОДГОТОВКА К РАБОТЕ 4

3 ОБЩИЕ

СВЕДЕНИЯ 5

ОБЩИЕ СВЕДЕНИЯ ОБ УПРАВЛЕНИИ ОТДЕЛЬНЫМ УСТРОЙСТВОМ 6

МАТРИЧНЫЙ КОММУТАТОР АУДИОСИГНАЛОВ 7

УСТАНОВКА МАТРИЧНОГО КОММУТАТОРА 8

Настройка отдельного коммутатора 9

6.1.1

Подключение входа симметричного стереофонического звукового сигнала 9

6.1.2

Подключение входа несимметричного стереофонического звукового сигнала 10

Сборка многоканального коммутатора аудиосигналов 10

Сборка расширенных матричных коммутаторов 11

6.3.1

Сборка коммутатора 32х16 12

6.3.2

Сборка коммутатора 32х32 14

Сборка системы из связанных между собой коммутаторов 15

6.5 Установка

DIP-переключателей

6.5.1

Установка номера устройства 17

6.5.2

Установка адреса устройства MACHINE ADDRESS# 18

6.5.3

Определение режима системы (SYSTEM) 18

6.5.4

Определение режима ведомого (SLAVE) 19

Подключение интерфейса для управления взаимосвязанными разноформатными коммутаторами 19

6.6.1

Подключение интерфейса управления RS-232 20

6.6.2

Подключение интерфейса управления RS-485 23

6.7 Настройка синхронизации

Подключение дополнительной клавиатуры 25

УПРАВЛЕНИЕ МАТРИЧНЫМ КОММУТАТОРОМ АУДИОСИГНАЛОВ 26

Вид дисплея при включении 26

Управление с помощью кнопок передней панели 27

7.2.1 Подтверждение настроек

7.2.2 Подключение

7.2.3 Отключение

7.2.4

Запись и вызов настроек исходного состояния 32

ПОСЛЕДОВАТЕЛЬНОСТЬ КОМАНД MENU 34

Блокировка и разблокировка передней панели 35

Выбор совместной или раздельной коммутации звука и видео 36

Установка адреса устройства 37
