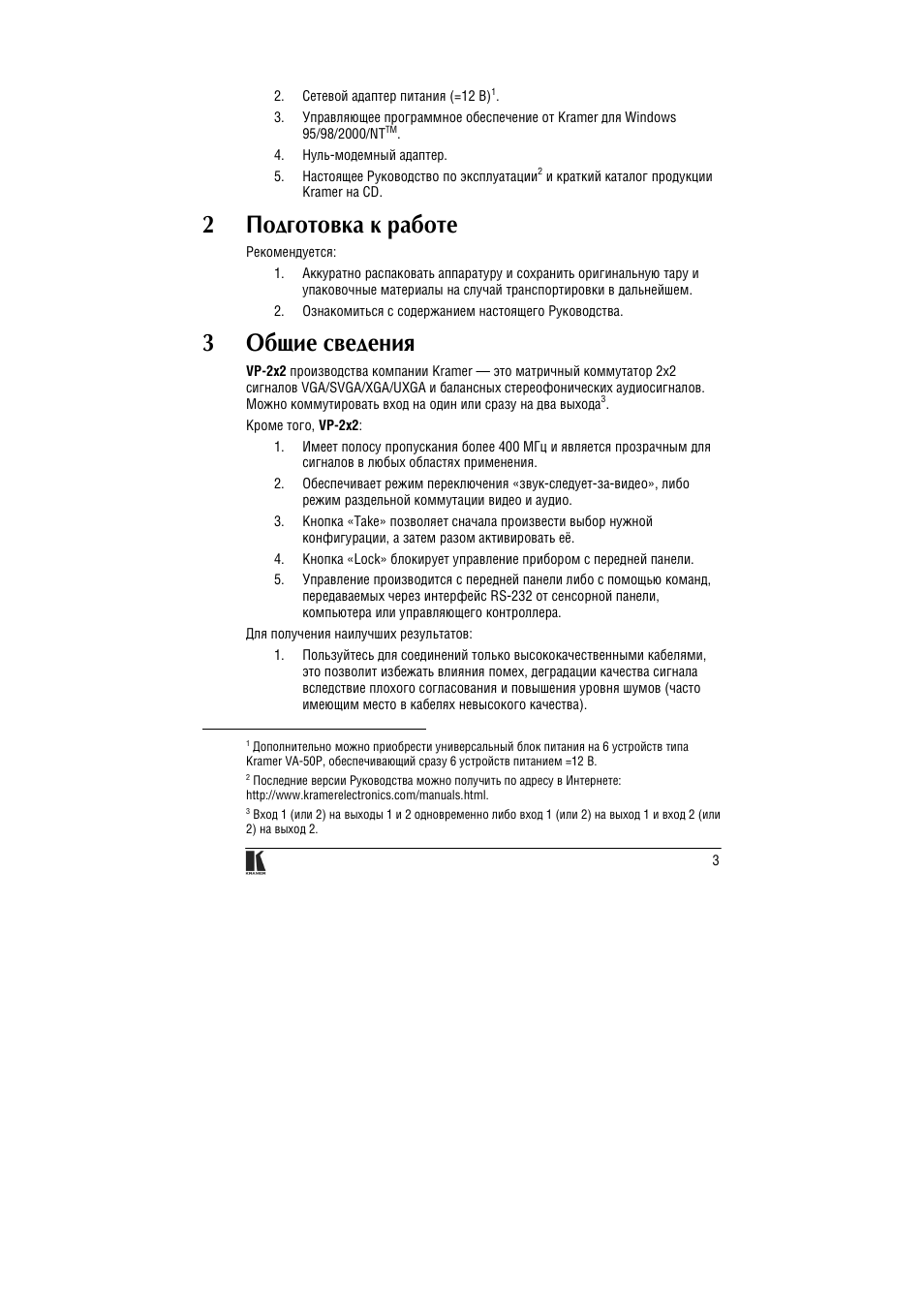

Инструкция по эксплуатации Kramer VP-2x2 — страница 3

3 2 Сетевой адаптер питания (=12 В)

3 Управляющее программное обеспечение от Kramer äëÿ Windows 95/98/2000/NT

4 Нуль-модемный адаптер 5 Настоящее Руководство по эксплуатации и краткий каталог продукции

Kramer íà CD 2 Подготовка к работе

Рекомендуется: 1 Аккуратно распаковать аппаратуру и сохранить оригинальную тару и упаковочные материалы на случай транспортировки в дальнейшем 2 Ознакомиться с содержанием настоящего Руководства 3 Общие сведения

VP-2x2 производства компании Kramer это матричный коммутатор 2х2 сигналов VGA/SVGA/XGA/UXGA и балансных стереофонических аудиосигналов

Можно коммутировать вход на один или сразу на два выхода

Кроме того VP-2x2: 1 Имеет полосу пропускания более 400 МГц и является прозрачным для сигналов в любых областях применения 2 Обеспечивает режим переключения «звук-следует-за-видео» либо режим раздельной коммутации видео и аудио 3 Кнопка «Take» позволяет сначала произвести выбор нужной конфигурации а затем разом активировать е¸ 4 Кнопка «Lock» блокирует управление прибором с передней панели. 5 Управление производится с передней панели либо с помощью команд передаваемых через интерфейс RS-232 от сенсорной панели компьютера или управляющего контроллера

Для получения наилучших результатов: 1 Пользуйтесь для соединений только высококачественными кабелями это позволит избежать влияния помех деградации качества сигнала вследствие плохого согласования и повышения уровня шумов (часто имеющим место в кабелях невысокого качества) 1

Дополнительно можно приобрести универсальный блок питания на 6 устройств типа

Kramer VA-50P обеспечивающий сразу 6 устройств питанием =12 В 2

Последние версии Руководства можно получить по адресу в Интернете: http: 3

Вход 1 (или 2) на выходы 1 и 2 одновременно либо вход 1 (или 2) на выход 1 и вход 2 (или 2) на выход 2
