Чтобы получить наилучшие результаты:

- используйте только высококачественные кабели Это позволит защититься от помех избежать потерь сигнала из-за плохого согласования и не допустить повышения уровня шума (что часто случается в плохих кабелях)

• обеспечьте отсутствие помех от находящихся рядом электроприборов они могут серьезно повлиять на качество сигнала

• устанавливайте усилитель-распределитель в сухом месте без чрезмерного солнечного света и пыли.

4 ОРгАны УПРАВЛенИя И РАзъеМы

УСИЛИТеЛя-РАСПРеДеЛИТеЛя

На рис 1 изображены передняя и задняя панели VM-3AN Органы управления и разъемы прибора описаны в таблицах 1 и 2.

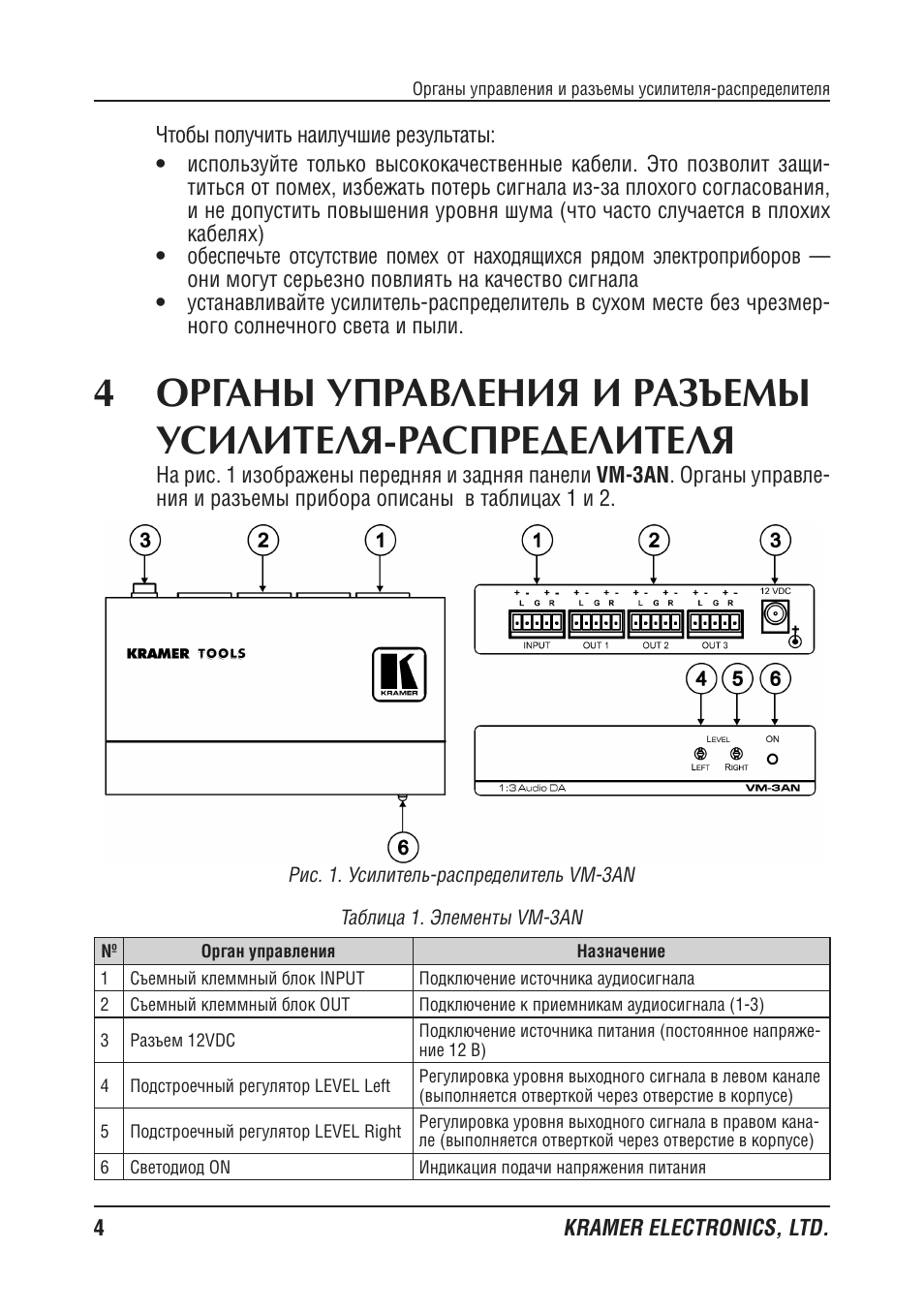

Рис 1 Усилитель-распределитель VM-3AN

Таблица 1 Элементы VM-3AN

орган управления назначение

Съемный клеммный блок INPUT

Подключение источника аудиосигнала

Съемный клеммный блок OUT

Подключение к приемникам аудиосигнала (1-3)

Разъем 12VDC

Подключение источника питания (постоянное напряжение 12 В) 4

Подстроечный регулятор LEVEL Left

Регулировка уровня выходного сигнала в левом канале (выполняется отверткой через отверстие в корпусе) 5

Подстроечный регулятор LEVEL Right Регулировка уровня выходного сигнала в правом канале (выполняется отверткой через отверстие в корпусе)

Светодиод ON

Индикация подачи напряжения питания
