Инструкция по эксплуатации Kemo Electronic M071N

M071N | Ultraschall-Ungezieferscheuche

Dieser Ultraschallgenerator erzeugt sirenenartig pulsierende aggressive Ultraschalltöne welche von vielen Tieren als äußerst unangenehm empfunden werden und daher weitgehend gemieden werden Der Generator sollte eingesetzt werden um Nagetiere

Insekten und Krabbelparasiten Wild und Vögel usw fernzuhalten Die

Frequenz des Generators ist einstellbar zwischen ca 8 40 kHz Ein Spezial-Lautsprecher mit gewölbter Alu-Kalottenmembran zur besseren Schallverteilung ist eingebaut Zur Inbetriebnahme ist noch ein stabilisiertes

Netzteil 12 V ( 30 m²) beschallt werden sollen dann können bis zu 4 Stück Zusatzlautsprecher

Kemo L001 (Einbaulautsprecher) oder L002 (Wand-Aufbaulautsprecher) angeschlossen werden.

M071N | Ultrasonic vermin repeller

This ultrasonic generator produces pulsating and aggressive ultrasonic sounds like a siren which many animals perceive as extremely unpleasant and therefore try to avoid as far as possible The generator should be used to keep away rodents insects crawling parasites game and birds etc The frequency of this generator is adjustable between approx 8 40 kHz A special loudspeaker with vaulted aluminium spherical membrane has been built in to achieve a better sound distribution A stabilised power supply 12 V ( 30 m²) shall be exposed to ultrasonic waves.

M071N | Ahuyentador de bichos ultrasónico

Este generador ultrasónico produce tonos ultrasónicos pulsantes y agresivos como una sirena Muchos animales perciben estos tonos como muy molesto y por eso los evitan si posible El generador debería emplearse para mantener alejado roedores insectos parásitos hormigueandos caza aves etc La frecuencia del generador se puede ajustar entre aprox 8 40 kHz Se ha instalado un altavoz especial con una membrana esférica de aluminio abovedada para conseguir una mejora distribución acústica Para la puesta en servicio se necesita todavía una fuente de alimentación estabilizada 12 V ( 30 m²) se pueden conectar hasta 4 altavoces adicionales Kemo L001 (altavoz incorporado) o L002 (altavoz para montaje mural).

M071N | Anti-vermine ultrasonique

Ce générateur ultrasonique produit des sons ultrasoniques pulsants et aggressifs comme une sirène Beaucoup d’animaux sentent ces sons comme extrêmement gênants et essaient de les éviter en grande partie On devrait employer ce générateur pour tenir

éloigné des animaux rongeurs des insects parasites du gibier et des oiseaux etc On peut régler la fréquence du générateur entre env 8 40 kHz Un haut-parleur spécial avec une membrane de calotte sphérique d’aluminium bombée est installée pour obtenir une meilleure distribution acoustique Il faut encore un bloc d’alimentation stabilisé 12 V ( 30 m²) on peut raccorder jusqu’à 4 haut-parleurs additionels Kemo L001

(hautparleur à encastrer) ou L002 (haut-parleur mural de montage).

M071N | Vahinkoeläinten ultraäänikarkotin

Tämä ultraäänigeneraattori muodostaa sireenin tapaan sykkiviä aggressiivisia ultraääniä joita useat eläimet kokevat äärimmäisen epämiellyttävinä ja siksi välttelevät niitä mahdollisuuksien mukaan Generaattoria tulisi käyttää jyrsijöiden hyönteisten

ötököiden riistan lintujen jne karkottamiseen Generaattorin taajuus voidaan säätää alueella n 8 40 kHz Laitteessa on erikoiskaiutin kuperalla alumiinikalottikartiolla hyvän äänentoiston takaamiseksi Käyttöä varten tarvitaan lisäksi stabiloidun verkkolaitteen 12 V/DC (

äänen pitää kattaa suurempia tiloja (> 30 m²) voidaan laitteeseen liittää jopa 4 lisäkaiutinta Kemo L001 (upotettava malli) tai L002 (seinä-pintaan asennettava malli).

M071N | Ultrasonore verjager van ongedierte

Deze ultrasonore generator produceert zoals een sirene pulserende agressieve ultrasonore geluiden die voor vele dieren uiterst onaangenaam zijn en derhalve zo veel mogelijk worden gemeden De generator kan toegepast worden om knaagdieren insecten en kruipparasieten wild en gevogelte enz op een afstand te houden De frequentie van de generator is instelbaar tussen ong 8 kHz en 40 kHz Een speciale piëzoluidspreker met een gewelfd membraan is ingebouwd Voor de inbedrijfstelling heeft men een netvoeding 12 V/DC (ong 60 mA) nodig Wanneer grotere ruimten (> 30 m²) bestreken moeten worden dan kunnen tot 4 stuks extra luidsprekers type Kemo L001 (inbouwluidspreker) of L002 (luidspreker voor montage op de wand) aangesloten worden.

M071N | Ultrasónico-espantalho para bichos

Esta gerador ultra-sónico produz um som pulsativo parecido com sirenas agressivo som ultra-sónico qual por muitos animais é sentido extremmanente muito desagradável e por isso é consideravelmente evitado O gerador deve ser montado para afastar animais roedores insectos parasitas veação pássaros etc A frequência do gerador é ajustada entre ca 8 40 kHz Está montado um especial alto-falante com aboboada calote membrana de alumínio para melhor distribuição de nível sonoro Para colocar em funcionamento é necessário um estabilizado equipamento de alimentação a partir da rede 12 V/DC ( 30 m²) então devem estes ser expostos a ondas ultra-sónicas então pode ligar até 4 suplementares alto-falantes Kemo L001 (altofalante montado) ou L002 (alto-falante montado de parede).

M071N | Ультрaзвуковоe устройство отпугивающее животных и врeдных нaсeкомых

Дaнный ультрaзвуковой гeнeрaтор вырaбaтывaeт пульсирующиe aгрeссивныe ультрaзвуковыe сигнaлы которыe являются крaйнe нeприятными для многих животных и от которых они быстро уходят нa большоe рaсстояниe Гeнeрaтор примeняeтся для отпугивания грызунов нaсeкомых ползучих пaрaзитов диких звeрeй птиц и т.д Чaстоту гeнeрaторa можно изменять в диaпaзонe 8 40 КГц

В модуль встроeн спeциaльный громкоговоритeль с выпуклой чaшeобрaзной aлюминиeвой мeмбрaной прeднaзнaчeнный для улучшeния рaспрeдeлeния звукa Для рaботы модуля трeбуeтся только стaбилизировaнный сeтeвой источник питания с постоянным напряжением 12 Вольт ( 30 кв.м) к прибору можно подключить до 4-х дополнитeльных громкоговоритeлeй Kemo L001 (смeнныe громкоговоритeли) или L002 (нaстeнныe громкоговоритeли).

477133 190815

N79AW

P Module M071N Beschreibung 08024OM KV040

Aufbauanweisung und Inbetriebnahme:

Das Gerät kann an einer trockenen Stelle an die Wand geschraubt werden Bitte beachten

Sie dass sich Ultraschalltöne sehr gradlinig (ähnlich wie Licht) ausbreiten Der Generator sollte daher so angeordnet werden dass der Lautsprecher möglichst direkt auf die zu schützende Fläche strahlt Hindernisse (z.B Schränke Regale) werfen „Schatten“ der Ultraschallton wird hinter diesen Hindernissen wesentlich leiser Wenn Sie ihn also z.B gegen Mäuse einsetzen wollen dann bauen Sie den Generator nicht oben an die Zimmerwand sondern unten an die Fußleiste Dort ist für die kleinen Mäuse die Wirkung am stärksten Mit dem

Regler wird die Frequenz eingestellt Der Regler wird verstellt indem man mit einem kleinen Schraubendreher den weißen Pfeil im schwarzen Regler vorsichtig verdreht Wenn der

Regler zum Anschlag links gedreht wird ist der Ton ca 8.000 Hz und für Menschen hörbar

Je weiter Sie nach rechts drehen desto höher wird der Ton und ist dann ab einer Stelle für

Menschen nicht mehr hörbar Je nach Tierart ist die Frequenz auf die diese Tiere am besten reagieren verschieden und muss ausprobiert werden Einige „Erfahrungswerte“ sind auf der

Skala am Frequenzregler angegeben Um Vögel zu vertreiben sind im Allgemeinen niedrige

Frequenzen notwendig (z.B 12 kHz) die auch von Menschen gehört werden können Wenn

Sie also Ihren Kirschbaum schützen wollen sollten Sie den Regler in das Feld „BIRDS“ drehen Um einen Gewöhnungseffekt zu vermeiden empfehlen wir diese Ungezieferscheuche nicht im Dauerbetrieb zu betreiben sondern über eine Schaltuhr zu den aktiven Zeiten des Ungeziefers einzuschalten An die beiden Drähte die aus dem Gehäuse des Gerätes herauskommen wird die Betriebsspannung von 12 V/DC Gleichspannung angeschlossen (Steckernetzteil oder Batterie) Zu hohe Betriebsspannung (> 14 V/DC) ist für das Gerät schädlich und führt zum Defekt Da jedes Gerät sorgfältig vor dem Versand geprüft wurde ist ein Kulanzersatz nicht möglich Bitte achten Sie auch auf die richtige Polung der Betriebsspannung (Plus an Plus und Minus an Minus) Um die Wirkung des Ultraschallgenerators auf größere Flächen oder in verschiedenen Räumen zu erhöhen können an jedes Gerät bis zu 4 Stück Zusatzlautsprecher angeschlossen werden Dazu sind nur die unter der Nr Kemo

L002 erhältlichen Speziallautsprecher geeignet Diese haben das gleiche Gehäuse wie das

Grundgerät und können ebenso wie das Grundgerät an der Wand befestigt werden Eine kleine blinkende Leuchtdiode im Zusatzlautsprecher zeigt jeweils die Funktion des Zusatzlautsprechers während des Betriebes an Zum Einbau in Decken Gehäusen usw bieten wir als Zusatzlautsprecher auch unseren Piezo-Trichterlautsprecher L001 an Der L001 hat aber keine eingebaute Leuchtdiode wie der L002! Im Gegensatz zum Grundgerät das nur in trockenen Räumen betrieben werden darf können die Zusatzlautsprecher auch im Freien betrieben werden wenn diese vor direktem Regen geschützt werden (z.B unter dem Dacvorsprung montieren).

Achtung: Eine zu hohe Betriebsspannung (> 14 V/DC) oder ein Betrieb an Wechselspannung zerstört das Modul! Da jedes Modul vor dem Versand sorgfältig geprüft wurde ist ein

Kulanzersatz nicht möglich!

Hinweis: Ultraschalltöne stellen für die Tiere nur eine sehr starke Belästigung dar In Ausnahmefällen kann es passieren dass die Tiere sich trotz Ultraschalltöne nicht verscheuchen lassen Das kann dann folgende Gründe haben:

1) Die Tiere haben in der Nähe der Ultraschallscheuche Jungtiere zu versorgen die sie auf keinen Fall verlassen werden.

2) Es besteht Nahrungsmittelknappheit und Nahrung ist nur in der Nähe der Ultraschallscheuche zu beschaffen (keine Ausweichmöglichkeit).

3) Gewöhnung an Ultraschalltöne Ältere Fernsehgeräte geben auch Ultraschalltöne ab (vom

Zeilentrafo) Haustiere können sich eventuell daran gewöhnen.

4) Wenn Raubtiere Duftmarken hinterlassen haben (z.B Marder) dann wollen diese Tiere ihr Revier verteidigen und lassen sich auch von Ultraschalltönen nicht verscheuchen In diesem Fall reinigen Sie bitte den Raum von den Duftmarken des Tieres

An die Ultraschall-Ungezieferscheuche können wahlweise folgende Zusatzlautsprecher angeschlossen werden um eine größere Fläche zu beschallen:

Typ Kemo L001: Piezo-Trichterlautsprecher für Ultraschall zum Einbau in Wänden Decken oder Gehäusen Kann auch im Freien montiert werden wenn der Lautsprecher vor Wasser geschützt wird (ca 65 x 145 mm 40 mm tief).

Typ Kemo L002: Piezo-Ultraschall-Lautsprecher zur Aufbau-Wandmontage Mit eingebauter LED die im Betrieb blinkt Baugröße wie das Basisgerät M071N.

Typ Kemo P5123: Piezo-Kalotten-Ultraschall-Lautsprecher zum Einbau (besonders klein: ca 30 x 14 mm).

Bestimmungsgemäße Verwendung: Vertreibung von Wildtieren und Ungeziefer mittels

Ultraschall-Töne.

Technische Daten:

Betriebsspannung: 12 V/DC (10 13,8 V/DC) Gleichspannung | Stromaufnahme: 40 m bei freiem Blickfeld | Lautsprecher-Öffnungswinkel: max 140 Grad | Anschlussmöglichkeit von Piezo-Zusatzlautsprechern: max 4

Stück sind möglich Bitte nur von Kemo zugelassene Zusatzlautsprecher verwenden: L001

L002 P5123 | Funktionsanzeige: blinkende LED | Anschluss: über herausgeführte Kabel | Maße: ca 72 x 50 x 33 mm (ohne Befestigungslaschen)

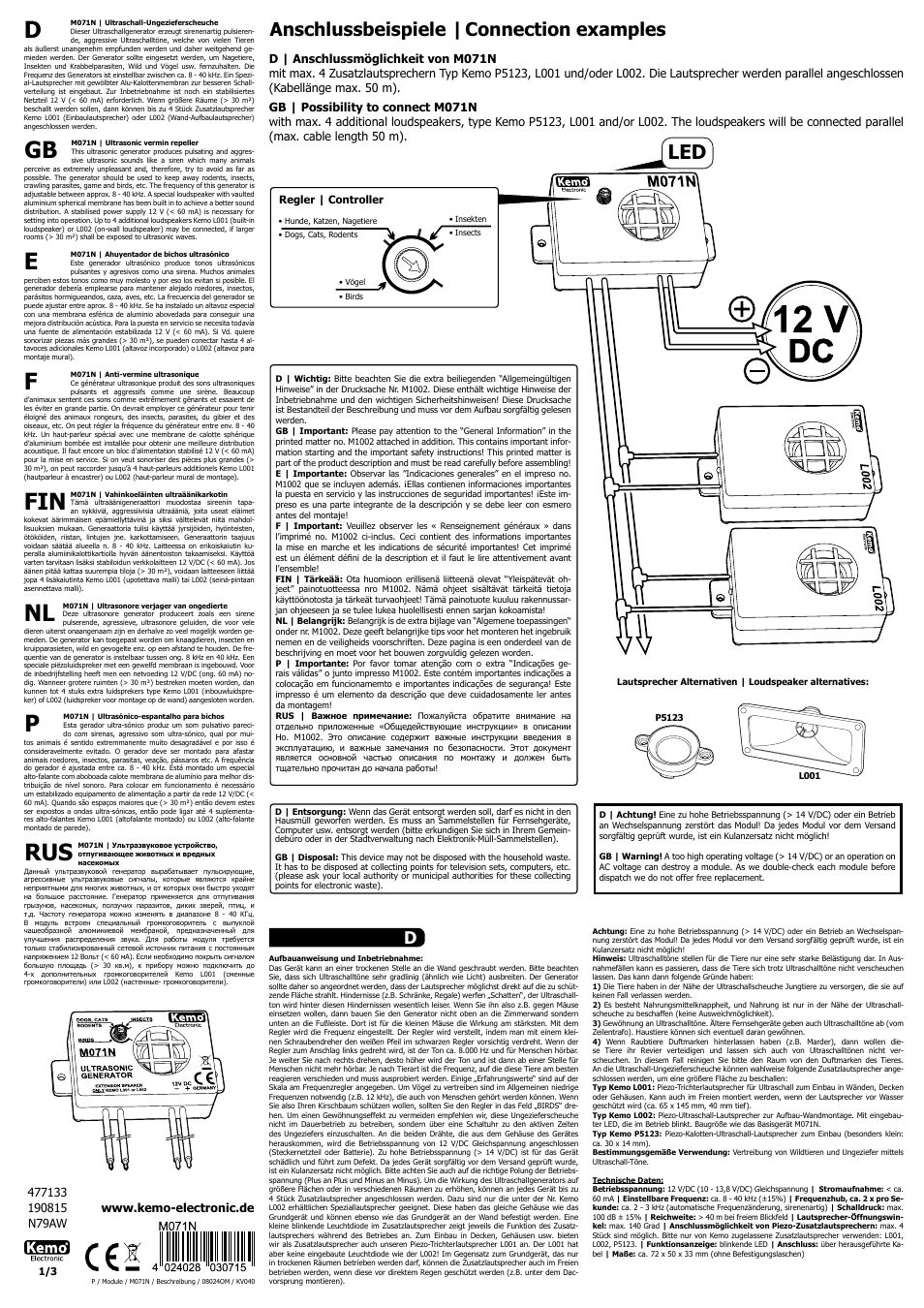

Anschlussbeispiele

Connection examples

D | Achtung! Eine zu hohe Betriebsspannung (> 14 V/DC) oder ein Betrieb an Wechselspannung zerstört das Modul! Da jedes Modul vor dem Versand sorgfältig geprüft wurde ist ein Kulanzersatz nicht möglich!

GB | Warning! A too high operating voltage (> 14 V/DC) or an operation on

AC voltage can destroy a module As we double-check each module before dispatch we do not offer free replacement.

D | Entsorgung: Wenn das Gerät entsorgt werden soll darf es nicht in den

Hausmüll geworfen werden Es muss an Sammelstellen für Fernsehgeräte

Computer usw entsorgt werden (bitte erkundigen Sie sich in Ihrem Gemeindebüro oder in der Stadtverwaltung nach Elektronik-Müll-Sammelstellen).

GB | Disposal: This device may not be disposed with the household waste

It has to be disposed at collecting points for television sets computers etc

(please ask your local authority or municipal authorities for these collecting points for electronic waste).

D | Wichtig: Bitte beachten Sie die extra beiliegenden “Allgemeingültigen

Hinweise” in der Drucksache Nr M1002 Diese enthält wichtige Hinweise der

Inbetriebnahme und den wichtigen Sicherheitshinweisen! Diese Drucksache ist Bestandteil der Beschreibung und muss vor dem Aufbau sorgfältig gelesen werden.

GB | Important: Please pay attention to the “General Information” in the printed matter no M1002 attached in addition This contains important information starting and the important safety instructions! This printed matter is part of the product description and must be read carefully before assembling!

E | Importante: Observar las ”Indicaciones generales” en el impreso no

M1002 que se incluyen además ¡Ellas contienen informaciones importantes la puesta en servicio y las instrucciones de seguridad importantes! ¡Este impreso es una parte integrante de la descripción y se debe leer con esmero antes del montaje!

F | Important: Veuillez observer les « Renseignement généraux » dans l’imprimé no M1002 ci-inclus Ceci contient des informations importantes la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l’ensemble!

FIN | Tärkeää: Ota huomioon erillisenä liitteenä olevat “Yleispätevät ohjeet” painotuotteessa nro M1002 Nämä ohjeet sisältävät tärkeitä tietoja käyttöönotosta ja tärkeät turvaohjeet! Tämä painotuote kuuluu rakennussarjan ohjeeseen ja se tulee lukea huolellisesti ennen sarjan kokoamista!

NL | Belangrijk: Belangrijk is de extra bijlage van “Algemene toepassingen“ onder nr M1002 Deze geeft belangrijke tips voor het monteren het ingebruik nemen en de veiligheids voorschriften Deze pagina is een onderdeel van de beschrijving en moet voor het bouwen zorgvuldig gelezen worden.

P | Importante: Por favor tomar atenção com o extra “Indicações gerais válidas” o junto impresso M1002 Este contém importantes indicações a colocação em funcionamemto e importantes indicações de segurança! Este impresso é um elemento da descrição que deve cuidadosamente ler antes da montagem!

RUS | Важное примечание: Пожалуйста обратите внимание на отдельно приложенные «Общедействующие инструкции» в описании

Но М1002 Это описание содержит важные инструкции введения в эксплуатацию и важные замечания по безопасности Этот документ является основной частью описания по монтажу и должен быть тщательно прочитан до начала работы!

D | Anschlussmöglichkeit von M071N mit max 4 Zusatzlautsprechern Typ Kemo P5123 L001 und/oder L002 Die Lautsprecher werden parallel angeschlossen (Kabellänge max 50 m). GB | Possibility to connect M071N with max 4 additional loudspeakers type Kemo P5123 L001 and/or L002 The loudspeakers will be connected parallel (max cable length 50 m).

Regler | Controller

• Hunde Katzen Nagetiere • Dogs Cats Rodents

• Vögel • Birds

• Insekten • Insects

P5123

L001

Lautsprecher Alternativen | Loudspeaker alternatives:
