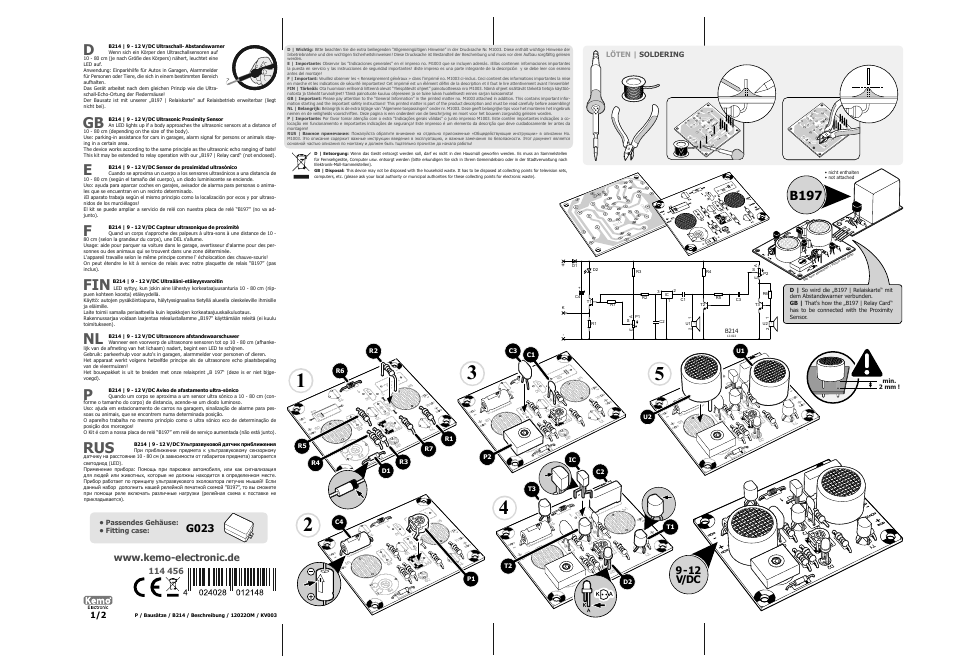

Инструкция по эксплуатации Kemo Electronic B214

B214 | 9 12 V/DC Ultraschall Abstandswarner

Wenn sich ein Körper den Ultraschallsensoren auf 10 80 cm (je nach Größe des Körpers) nähert leuchtet eine

LED auf

Anwendung: Einparkhilfe für Autos in Garagen Alarmmelder für Personen oder Tiere die sich in einem bestimmten Bereich aufhalten

Das Gerät arbeitet nach dem gleichen Prinzip wie die Ultraschall-Echo-Ortung der Fledermäuse!

Der Bausatz ist mit unserer „B197 | Relaiskarte“ auf Relaisbetrieb erweiterbar (liegt nicht bei).

B214 | 9 12 V/DC Ultrasonic Proximity Sensor

An LED lights up if a body approaches the ultrasonic sensors at a distance of 10 80 cm (depending on the size of the body)

Use: parking-in assistance for cars in garages alarm signal for persons or animals staying in a certain area

The device works according to the same principle as the ultrasonic echo ranging of bats!

This kit may be extended to relay operation with our „B197 | Relay card“ (not enclosed).

B214 | 9 12 V/DC Sensor de proximidad ultrasónico

Cuando se aproxima un cuerpo a los sensores ultrasónicos a una distancia de 10 80 cm (según el tamaño del cuerpo) un diodo luminiscente se enciende

Uso: ayuda para aparcar coches en garajes avisador de alarma para personas o animales que se encuentran en un recinto determinado

¡El aparato trabaja según el mismo principio como la localización por ecos y por ultrasonidos de los murciélagos!

El kit se puede ampliar a servicio de relé con nuestra placa de relé “B197” (no va adjunto)

B214 | 9 12 V/DC Capteur ultrasonique de proximité

Quand un corps s‘approche des palpeurs à ultra-sons à une distance de 10 80 cm (selon la grandeur du corps) une DEL s‘allume

Usage: aide pour parquer sa voiture dans le garage avertisseur d‘alarme pour des personnes ou des animaux qui se trouvent dans une zone déterminée.

L‘appareil travaille selon le même principe comme l‘ écholocation des chauve-souris!

On peut étendre le kit à service de relais avec notre plaquette de relais “B197” (pas inclus)

B214 | 9 12 V/DC Ultraääni-etäisyysvaroitin

LED syttyy kun jokin aine lähestyy korkeataajuusanturia 10 80 cm (riippuen kohteen koosta) etäisyydellä

Käyttö: autojen pysäköintiapuna hälytyssignaalina tietyllä alueella oleskeleville ihmisille ja eläimille

Laite toimii samalla periaatteella kuin lepakkojen korkeataajuuskaikuluotaus.

Rakennussarjaa voidaan laajentaa relealustallamme „B197“ käyttämään releitä (ei kuulu toimitukseen).

B214 | 9 12 V/DC Ultrasonore afstandswaarschuwer

Wanneer een voorwerp de ultrasonore sensoren tot op 10 80 cm (afhankelijk van de afmeting van het lichaam) nadert begint een LED te schijnen

Gebruik: parkeerhulp voor auto‘s in garagen alarmmelder voor personen of dieren

Het apparaat werkt volgens hetzelfde principe als de ultrasonore echo plaatsbepaling van de vleermuizen!

Het bouwpakket is uit te breiden met onze relaisprint „B 197“ (deze is er niet bijgevoegd).

B214 | 9 12 V/DC Aviso de afastamento ultra-sónico

Quando um corpo se aproxima a um sensor ultra sónico a 10 80 cm (conforme o tamanho do corpo) de distancia acende-se um diodo luminoso

Uso: ajuda em estacionamento de carros na garagem sinalização de alarme para pessoas ou animais que se encontrem numa determinada posição

O aparelho trabalha no mesmo princípio como o ultra sónico eco de determinação de posição dos morcegos!

O Kit é com a nossa placa de relé “B197” em relé de serviço aumentada (não está junto).

B214 | 9 12 V/DC Ультразвуковой датчик приближения

При приближении предмета к ультразвуковому сензорному

датчику на расстояние 10 80 см (в зависимости от габаритов предмета) загорается

светодиод (LED)

Применение прибора: Помощь при парковке автомобиля или как сигнализация

для людей или животных которые не должны находится в определенном месте

Прибор работает по принципу ультразвукового эхолокатора летучих мышей! Если

данный набор дополнить нашей релейной печатной схемой ”B197” то вы сможете

при помощи реле включать различные нагрузки (релейная схема к поставке не

прикладывается)

P Bausätze B214 Beschreibung 12022OM KV003

114 456

• Passendes Gehäuse:

• Fitting case:

G023

D | Wichtig: Bitte beachten Sie die extra beiliegenden “Allgemeingültigen Hinweise” in der Drucksache Nr M1003 Diese enthält wichtige Hinweise der

Inbetriebnahme und den wichtigen Sicherheitshinweisen! Diese Drucksache ist Bestandteil der Beschreibung und muss vor dem Aufbau sorgfältig gelesen werden.

E | Importante: Observar las ”Indicaciones generales” en el impreso no M1003 que se incluyen además ¡Ellas contienen informaciones importantes la puesta en servicio y las instrucciones de seguridad importantes! ¡Este impreso es una parte integrante de la descripción y se debe leer con esmero antes del montaje!

F | Important: Veuillez observer les « Renseignement généraux » dans l’imprimé no M1003 ci-inclus Ceci contient des informations importantes la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l’ensemble!

FIN | Tärkeää: Ota huomioon erillisenä liitteenä olevat “Yleispätevät ohjeet” painotuotteessa nro M1003 Nämä ohjeet sisältävät tärkeitä tietoja käyttöö-

notosta ja tärkeät turvaohjeet! Tämä painotuote kuuluu ohjeeseen ja se tulee lukea huolellisesti ennen sarjan kokoamista!

GB | Important: Please pay attention to the “General Information” in the printed matter no M1003 attached in addition This contains important information starting and the important safety instructions! This printed matter is part of the product description and must be read carefully before assembling!

NL | Belangrijk: Belangrijk is de extra bijlage van “Algemene toepassingen“ onder nr M1003 Deze geeft belangrijke tips voor het monteren het ingebruik nemen en de veiligheids voorschriften Deze pagina is een onderdeel van de beschrijving en moet voor het bouwen zorgvuldig gelezen worden.

P | Importante: Por favor tomar atenção com o extra “Indicações gerais válidas” o junto impresso M1003 Este contém importantes indicações a colocação em funcionamemto e importantes indicações de segurança! Este impresso é um elemento da descrição que deve cuidadosamente ler antes da montagem!

RUS | Важное примечание: Пожалуйста обратите внимание на отдельно приложенные «Общедействующие инструкции» в описании Но

М1003 Это описание содержит важные инструкции введения в эксплуатацию и важные замечания по безопасности Этот документ является

основной частью описания по монтажу и должен быть тщательно прочитан до начала работы!

LÖTEN

SOLDERING

B197

• nicht enthalten

• not attached

Bild kann abweichen | Pictur e ma y di ffer

D | So wird die „B197 | Relaiskarte“ mit dem Abstandswarner verbunden.

GB | That‘s how the „B197 | Relay Card“ has to be connected with the Proximity

Sensor.

D | Entsorgung: Wenn das Gerät entsorgt werden soll darf es nicht in den Hausmüll geworfen werden Es muss an Sammelstellen für Fernsehgeräte Computer usw entsorgt werden (bitte erkundigen Sie sich in Ihrem Gemeindebüro oder in der Stadtverwaltung nach Elektronik-Müll-Sammelstellen). GB | Disposal: This device may not be disposed with the household waste It has to be disposed at collecting points for television sets computers etc (please ask your local authority or municipal authorities for these collecting points for electronic waste).

9 12

V/DC

min 2 mm !

B214

12-022
