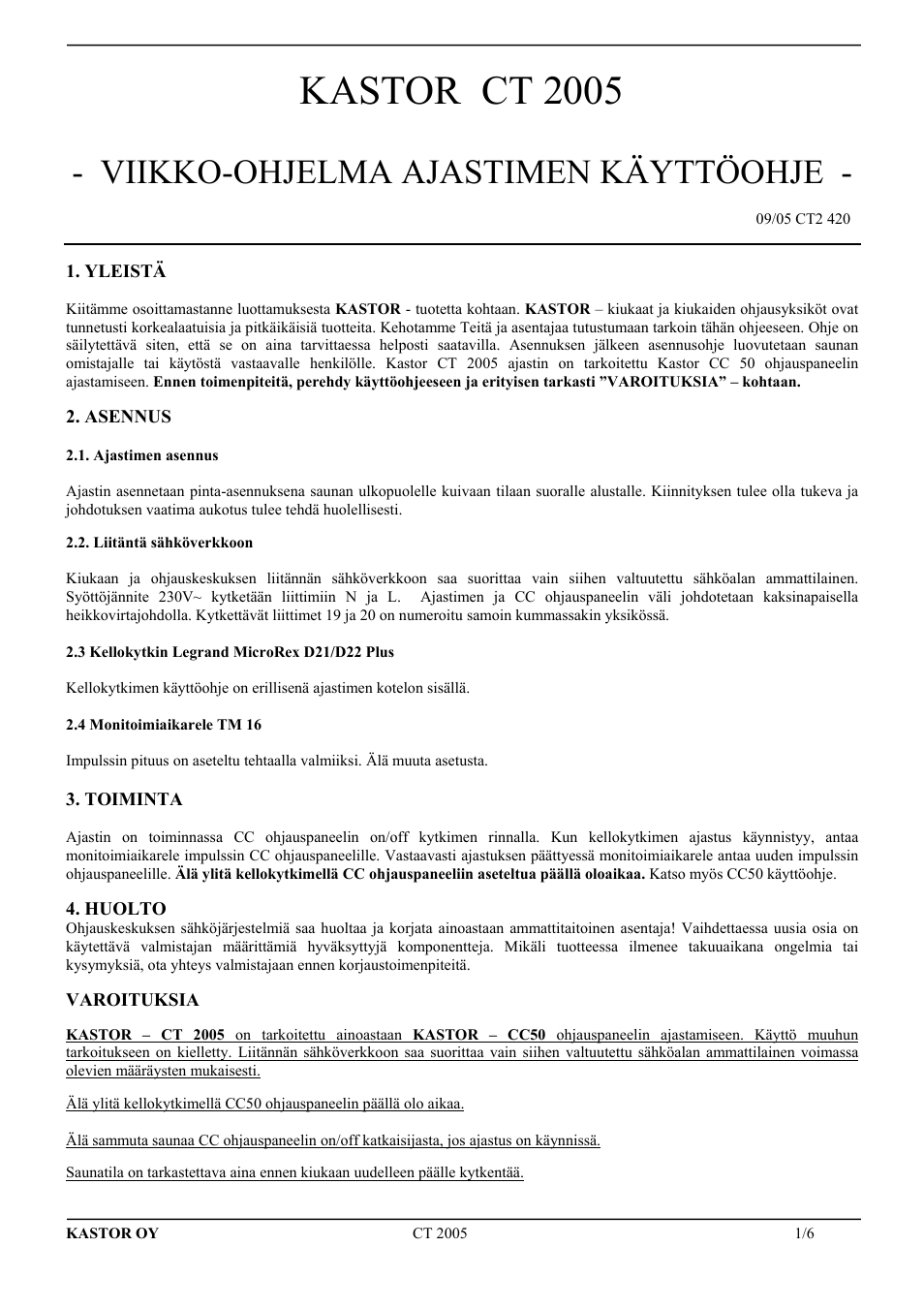

KASTOR OY CT 2005 1/6
KASTOR CT 2005
VIIKKO-OHJELMA AJASTIMEN KÄYTTÖOHJE 09/05 CT2 420
1 YLEISTÄ
Kiitämme osoittamastanne luottamuksesta KASTOR tuotetta kohtaan KASTOR – kiukaat ja kiukaiden ohjausyksiköt ovat tunnetusti korkealaatuisia ja pitkäikäisiä tuotteita Kehotamme Teitä ja asentajaa tutustumaan tarkoin tähän ohjeeseen Ohje on säilytettävä siten että se on aina tarvittaessa helposti saatavilla Asennuksen jälkeen asennusohje luovutetaan saunan omistajalle tai käytöstä vastaavalle henkilölle Kastor CT 2005 ajastin on tarkoitettu Kastor CC 50 ohjauspaneelin ajastamiseen Ennen toimenpiteitä perehdy käyttöohjeeseen ja erityisen tarkasti ”VAROITUKSIA” – kohtaan 2 ASENNUS
2.1 Ajastimen asennus Ajastin asennetaan pinta-asennuksena saunan ulkopuolelle kuivaan tilaan suoralle alustalle Kiinnityksen tulee olla tukeva ja johdotuksen vaatima aukotus tulee tehdä huolellisesti 2.2 Liitäntä sähköverkkoon Kiukaan ja ohjauskeskuksen liitännän sähköverkkoon saa suorittaa vain siihen valtuutettu sähköalan ammattilainen Syöttöjännite 230V~ kytketään liittimiin N ja L Ajastimen ja CC ohjauspaneelin väli johdotetaan kaksinapaisella heikkovirtajohdolla Kytkettävät liittimet 19 ja 20 on numeroitu samoin kummassakin yksikössä. 2.3 Kellokytkin Legrand MicroRex D21/D22 Plus Kellokytkimen käyttöohje on erillisenä ajastimen kotelon sisällä. 2.4 Monitoimiaikarele TM 16 Impulssin pituus on aseteltu tehtaalla valmiiksi Älä muuta asetusta.
3 TOIMINTA
Ajastin on toiminnassa CC ohjauspaneelin on/off kytkimen rinnalla Kun kellokytkimen ajastus käynnistyy antaa monitoimiaikarele impulssin CC ohjauspaneelille Vastaavasti ajastuksen päättyessä monitoimiaikarele antaa uuden impulssin ohjauspaneelille Älä ylitä kellokytkimellä CC ohjauspaneeliin aseteltua päällä oloaikaa Katso myös CC50 käyttöohje 4 HUOLTO
Ohjauskeskuksen sähköjärjestelmiä saa huoltaa ja korjata ainoastaan ammattitaitoinen asentaja! Vaihdettaessa uusia osia on käytettävä valmistajan määrittämiä hyväksyttyjä komponentteja Mikäli tuotteessa ilmenee takuuaikana ongelmia tai kysymyksiä ota yhteys valmistajaan ennen korjaustoimenpiteitä
VAROITUKSIA
KASTOR – CT 2005 on tarkoitettu ainoastaan KASTOR – CC50 ohjauspaneelin ajastamiseen Käyttö muuhun tarkoitukseen on kielletty Liitännän sähköverkkoon saa suorittaa vain siihen valtuutettu sähköalan ammattilainen voimassa olevien määräysten mukaisesti
Älä ylitä kellokytkimellä CC50 ohjauspaneelin päällä olo aikaa. Älä sammuta saunaa CC ohjauspaneelin on/off katkaisijasta jos ajastus on käynnissä
Saunatila on tarkastettava aina ennen kiukaan uudelleen päälle kytkentää
