2. Технические характеристики

2.1 Основные технические характеристики представлены в таблице:

ЭПД - 2000/210

1. Напряжение/Частота, В/ГЦ 220/ 50

2. Потребляемая мощность, Вт 2000

3. Скорость вращения шпинделя на х.х., об/мин 4600

4. Диаметр пильного диска, мм 210

5. Диаметр посадочного отверстия, мм 30

6. Максимальная глубина пропила (90°), мм 73,5

7. Угол наклона, ° 0 - 45

3. Комплектность

3.1 Пила поставляется в продажу в следующей комплектации*:

ЭПД - 2000/210

1. Пила дисковая 1

2. Диск 1

3. Направляющая 1

4. Ключ-шестигранник 1

5. Упаковка 1

6. Руководство по эксплуатации 1

* в зависимости от поставки комплектация может меняться

4. Общий вид пилы

Общий вид пилы схематично представлен на рис. 1

1 - Ручка защитного устройства;

2 - Основание;

3 - Кожух неподвижный;

4 - Ручка боковая;

5 - Фланец прижимной;

6 - Шкала фиксации угла наклона пилы;

7 - Параллельный упор;

8 - Двигатель;

9 - Винт крепления пильного диска ;

10 - Пильный диск;

11 - Кнопка блокировки выключателя;

12 - Выключатель;

13 - Рукоятка;

14 - Фиксатор уровня глубины пропила;

15 - Шкала уровня глубины пропила;

16 - Винт фиксации угла резания;

17 - Расклинивающий нож.

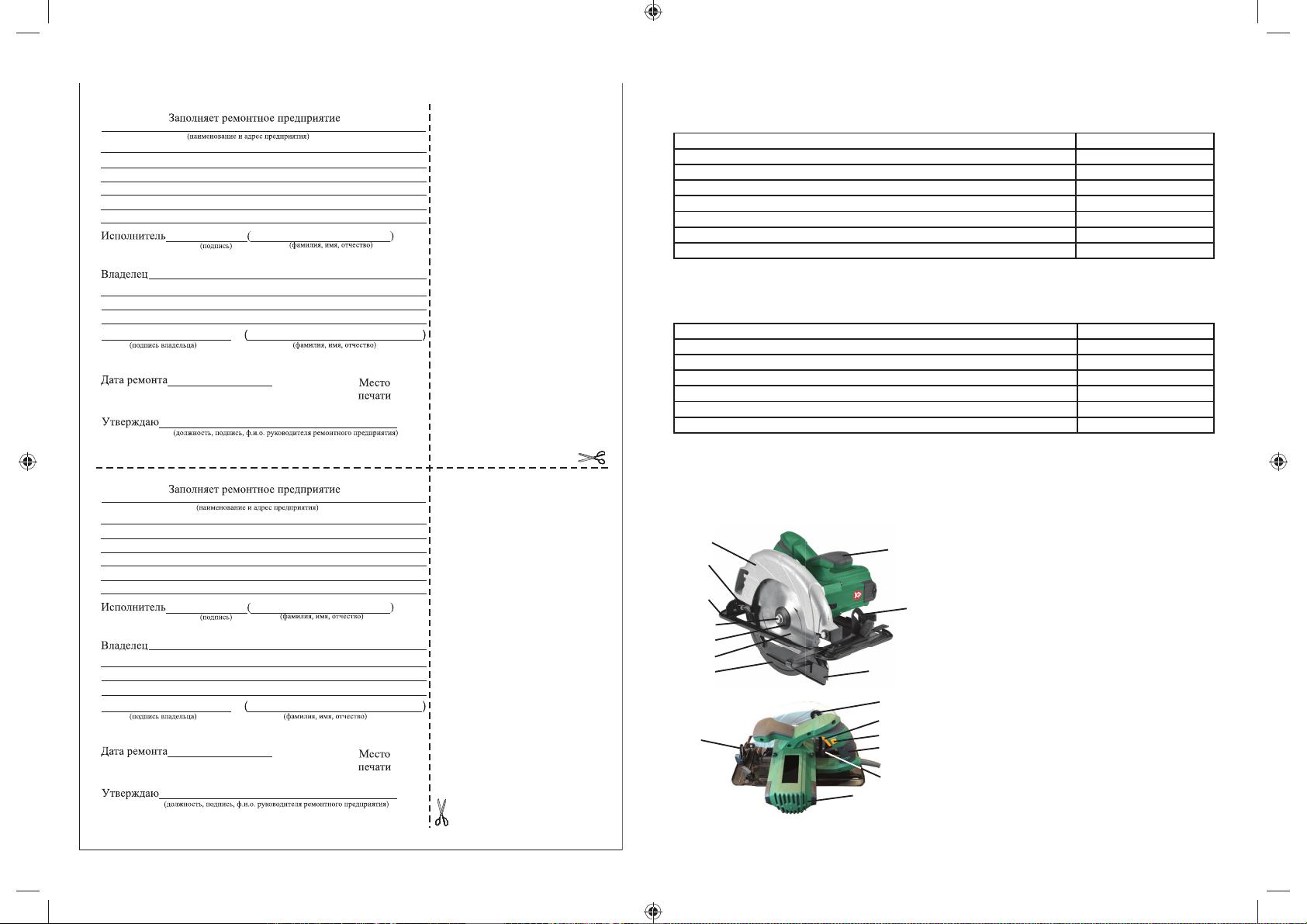

рис. 1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17
