Русский

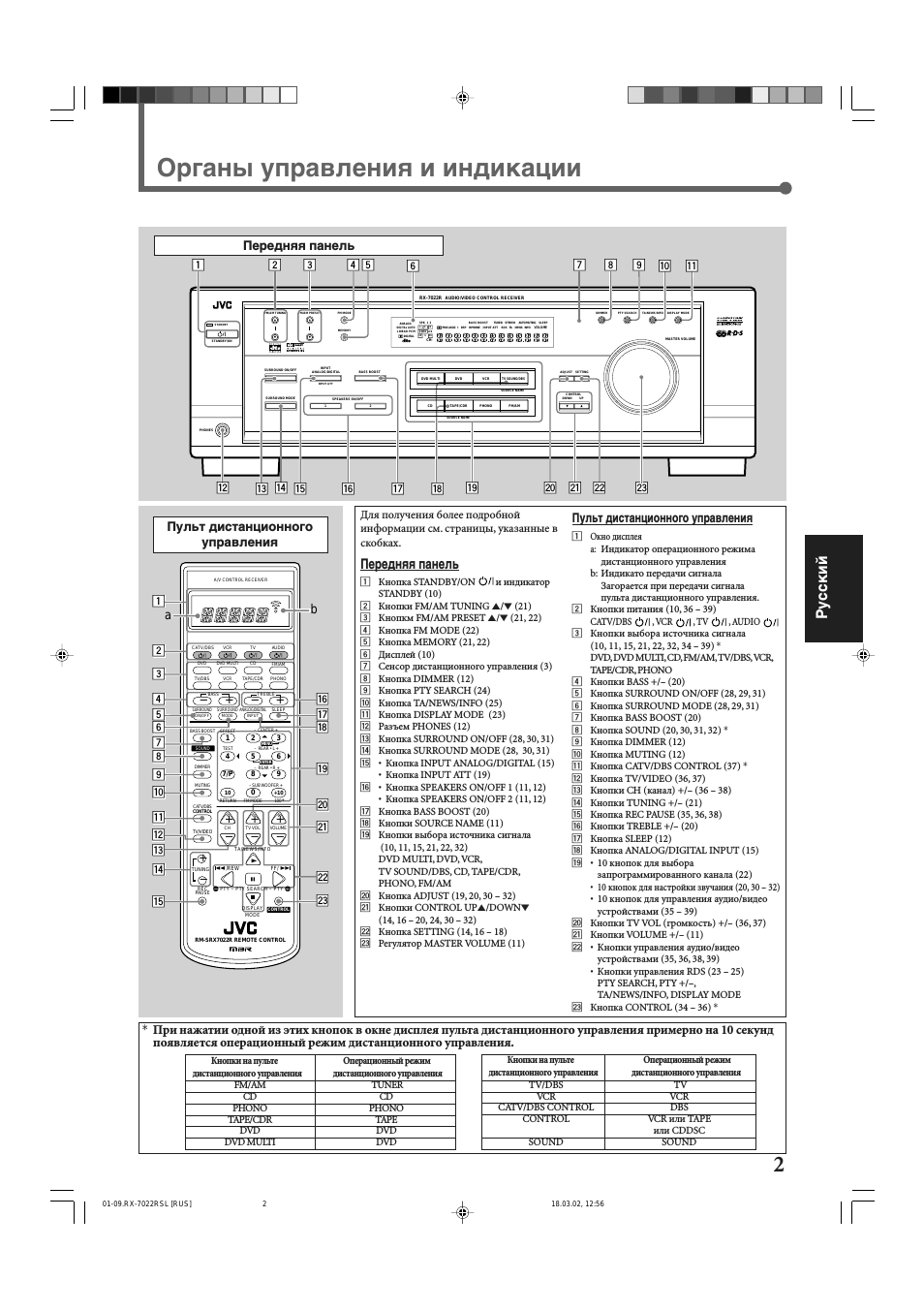

Органы управления и индикации

Передняя панель

Пульт дистанционного управления

ADJUST

RX-7022R AUDIO/VIDEO CONTROL RECEIVER

SETTING

MASTER VOLUME

CONTROL

DOWN

SURROUND MODE

PHONES

SURROUND ON/OFF

FM/AM TUNING

STANDBY

FM/AM PRESET

FM MODE

MEMORY

STANDBY/ON

TV SOUND/DBS

TAPE/CDR

SOURCE NAME

SOURCE NAME

FM/AM

DVD MULTI

PHONO

S.WFR

PRO LOGIC

DSP H.PHONE

AUTO MUTING

TUNED STEREO

TA NEWS INFO

VOLUME

BASS BOOST

INPUT ATT

SLEEP

DIGITAL AUTO

ANALOG

DIGITAL

LINEAR PCM

BASS BOOST

INPUT

ANALOG/DIGITAL

SPEAKERS ON/OFF

INPUT ATT

DISPLAY MODE

DIMMER

PTY SEARCH

TA/NEWS/INFO

5 6 7 8 9 p q w r

PTY – PTY SEARCH – PTY

DISPLAY

MODE

CONTROL

BASS BOOST

EFFECT

MENU

ENTER

TEST

DIMMER

MUTING

TV VOL

/REW

VOLUME

CATV/DBS CONTROL

TV/VIDEO

TUNING

PAUSE

RETURN

FM MODE

100+

CONTROL

A/V CONTROL RECEIVER

RM-SRX7022R REMOTE CONTROL

CATV/DBS

AUDIO

SURROUND

MODE

INPUT

ON/OFF

DVD MULTI

TAPE/CDR

TREBLE

TV/DBS

PHONO

FM/AM

BASS

SURROUND

ANALOG/DIGITAL

SLEEP

– SUB WOOFER +

– REAR • R +

– REAR • L +

– CENTER +

SOUND

TA/NEWS/INFO

Кнопки на пульте

Операционный режим дистанционного управления дистанционного управления

FM/AM

TUNER

PHONO

PHONO

TAPE/CDR

TAPE

DVD MULTI

Кнопки на пульте

Операционный режим дистанционного управления дистанционного управления

TV/DBS

CATV/DBS CONTROL

CONTROL

VCR или TAPE

или CDDSC

SOUND

SOUND

Передняя панель

1 Кнопка STANDBY/ON

и индикатор

STANDBY (10)

2 Кнопки FM/AM TUNING 5/∞ (21)

3 Кнопкм FM/AM PRESET 5/∞ (21 22)

4 Кнопка FM MODE (22)
5 Кнопка MEMORY (21 22)
6 Дисплей (10)
7 Сенсор дистанционного управления (3)
8 Кнопка DIMMER (12)
9 Кнопка PTY SEARCH (24)
p Кнопка TA/NEWS/INFO (25)
q Кнопка DISPLAY MODE (23)
w Разъем PHONES (12)
e Кнопка SURROUND ON/OFF (28 30 31)
r Кнопка SURROUND MODE (28 30 31)
t • Кнопка INPUT ANALOG/DIGITAL (15)

• Кнопка INPUT ATT (19)

y • Кнопка SPEAKERS ON/OFF 1 (11 12)

• Кнопка SPEAKERS ON/OFF 2 (11 12)

u Кнопка BASS BOOST (20)
i Кнопки SOURCE NAME (11)
o Кнопки выбора источника сигнала

(10 11 15 21 22 32)
DVD MULTI DVD VCR TV SOUND/DBS CD TAPE/CDR PHONO FM/AM

; Кнопка ADJUST (19 20 30 – 32)
a Кнопки CONTROL UP

5/DOWN∞

(14 16 – 20 24 30 – 32)

s Кнопка SETTING (14 16 – 18)
d Регулятор MASTER VOLUME (11)

Пульт дистанционного управления

1 Окно дисплея a: Индикатор операционного режима дистанционного управления b: Индикато передачи сигнала

Загорается при передачи сигнала пульта дистанционного управления.

2 Кнопки питания (10 36 – 39)

CATV/DBS

VCR

AUDIO

3 Кнопки выбора источника сигнала (10 11 15 21 22 32 34 – 39) *
DVD DVD MULTI CD FM/AM TV/DBS VCR TAPE/CDR PHONO

4 Кнопки BASS +/– (20)
5 Кнопка SURROUND ON/OFF (28 29 31)
6 Кнопка SURROUND MODE (28 29 31)
7 Кнопка BASS BOOST (20)
8 Кнопка SOUND (20 30 31 32) *
9 Кнопка DIMMER (12)
p Кнопка MUTING (12)
q Кнопка CATV/DBS CONTROL (37) *
w Кнопка TV/VIDEO (36 37)
e Кнопки CH (канал) +/– (36 – 38)
r Кнопки TUNING +/– (21)
t Кнопка REC PAUSE (35 36 38)
y Кнопки TREBLE +/– (20)
u Кнопка SLEEP (12)
i Кнопка ANALOG/DIGITAL INPUT (15)
o • 10 кнопок для выбора запрограммированного канала (22)

• 10 кнопок для настройки звучания (20 30 – 32)

- 10 кнопок для управления аудио/видео устройствами (35 – 39)

; Кнопки TV VOL (громкость) +/– (36 37)
a Кнопки VOLUME +/– (11)
s • Кнопки управления аудио/видео устройствами (35 36 38 39)

• Кнопки управления RDS (23 – 25)

PTY SEARCH PTY +/– TA/NEWS/INFO DISPLAY MODE

d Кнопка CONTROL (34 – 36) *

Для получения более подробной информации см страницы указанные в скобках.

При нажатии одной из этих кнопок в окне дисплея пульта дистанционного управления примерно на 10 секунд появляется операционный режим дистанционного управления.
