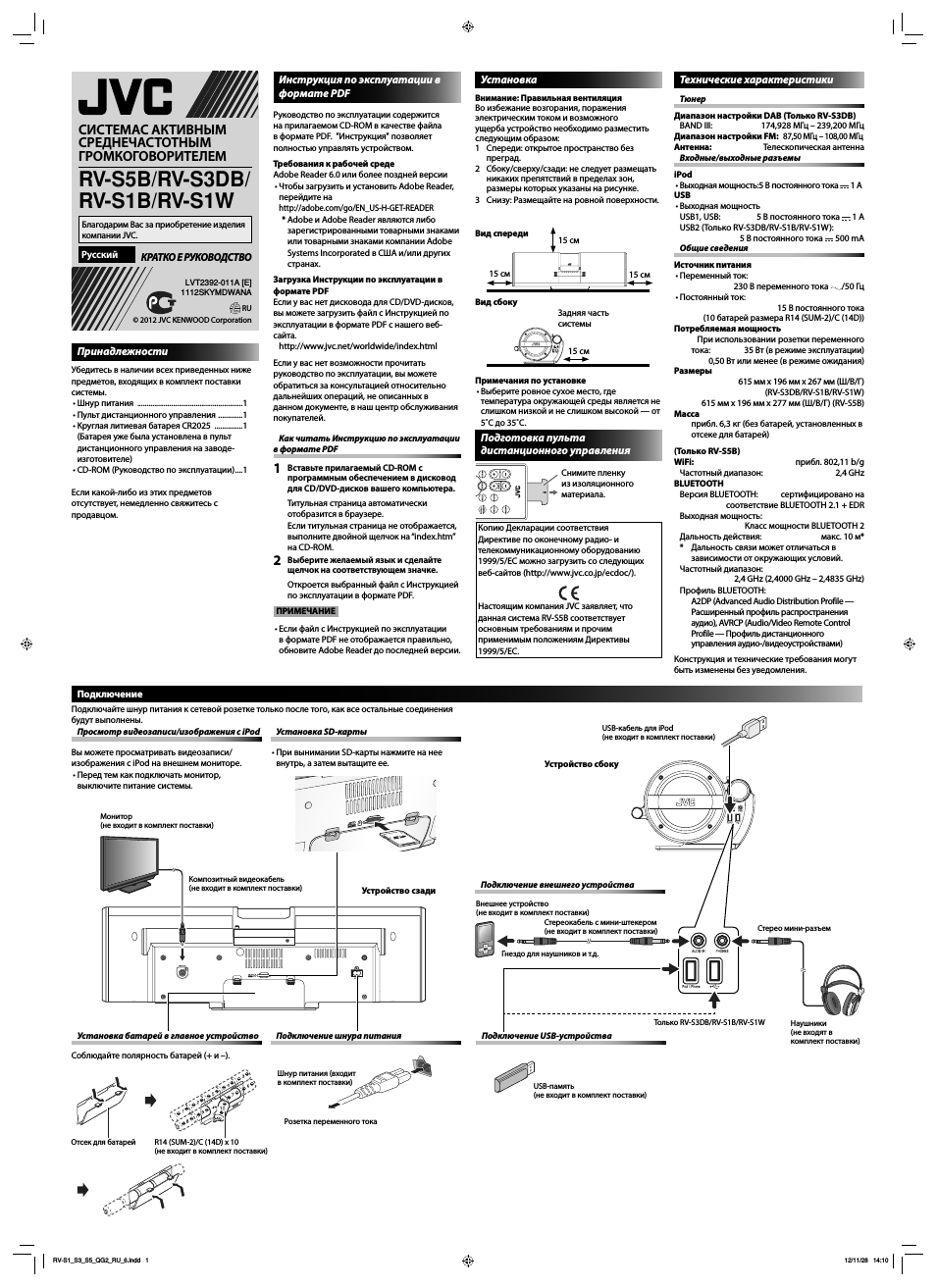

Инструкция по эксплуатации JVC RV-S5

СИСТЕМАС АКТИВНЫМ СРЕДНЕЧАСТОТНЫМ ГРОМКОГОВОРИТЕЛЕМ

RV-S5B/RV-S3DB/
RV-S1B/RV-S1W

LVT2392-011A [E]

1112SKYMDWANA

© 2012 JVC KENWOOD Corporation

Благодарим Вас за приобретение изделия компании JVC.

Русский

КРАТКО Е РУКОВОДСТВО

Принадлежности

Убедитесь в наличии всех приведенных ниже предметов входящих в комплект поставки системы.

• Шнур питания 1 • Пульт дистанционного управления 1 • Круглая литиевая батарея CR2025 1

(Батарея уже была установлена в пульт дистанционного управления на заводеизготовителе)

• CD-ROM (Руководство по эксплуатации) 1

Если какой-либо из этих предметов отсутствует немедленно свяжитесь с продавцом.

Инструкция по эксплуатации в формате PDF

Руководство по эксплуатации содержится на прилагаемом CD-ROM в качестве файла в формате PDF "Инструкция" позволяет полностью управлять устройством.

Требования к рабочей среде Adobe Reader 6.0 или более поздней версии

• Чтобы загрузить и установить Adobe Reader перейдите на http:

* Adobe и Adobe Reader являются либо зарегистрированными товарными знаками или товарными знаками компании Adobe Systems Incorporated в США и/или других странах

Загрузка Инструкции по эксплуатации в формате PDF Если у вас нет дисковода для CD/DVD-дисков вы можете загрузить файл с Инструкцией по эксплуатации в формате PDF с нашего вебсайта http:

Если у вас нет возможности прочитать руководство по эксплуатации вы можете обратиться за консультацией относительно дальнейших операций не описанных в данном документе в наш центр обслуживания покупателей.

Как читать Инструкцию по эксплуатации в формате PDF

Вставьте прилагаемый CD-ROM с программным обеспечением в дисковод для CD/DVD-дисков вашего компьютера.

Титульная страница автоматически отобразится в браузере Если титульная страница не отображается выполните двойной щелчок на “index.htm”
на CD-ROM.

Выберите желаемый язык и сделайте щелчок на соответствующем значке.

Откроется выбранный файл с Инструкцией по эксплуатации в формате PDF.

ПРИМЕЧАНИЕ

• Если файл с Инструкцией по эксплуатации в формате PDF не отображается правильно обновите Adobe Reader до последней версии

Установка

Внимание: Правильная вентиляция Во избежание возгорания поражения электрическим током и возможного ущерба устройство необходимо разместить следующим образом:
1 Спереди: открытое пространство без преград.

2 Сбоку/сверху/сзади: не следует размещать никаких препятствий в пределах зон размеры которых указаны на рисунке.

3 Снизу: Размещайте на ровной поверхности

Вид спереди

Вид сбоку

Примечания по установке

• Выберите ровное сухое место где температура окружающей среды является не слишком низкой и не слишком высокой от 5˚C до 35˚C.

15 см

15 см

15 см 15 см

Задняя часть системы

Подготовка пульта дистанционного управления

Тюнер

Диапазон настройки DAB (Только RV-S3DB)

BAND III: 174,928 МГц – 239,200 МГц

Диапазон настройки FM: 87,50 МГц – 108,00 МГц Антенна: Телескопическая антенна

Входные/выходные разъемы iPod

• Выходная мощность: 5 В постоянного тока 1 A

• Выходная мощность

USB1 USB: 5 В постоянного тока

1 A

USB2 (Только RV-S3DB/RV-S1B/RV-S1W):

5 В постоянного тока

500 mA

Общие сведения

Источник питания

• Переменный ток: 230 В переменного тока

/50 Гц

• Постоянный ток: 15 В постоянного тока (10 батарей размера R14 (SUM-2)/C (14D))

Потребляемая мощность

При использовании розетки переменного тока: 35 Вт (в режиме эксплуатации)

0,50 Вт или менее (в режиме ожидания)

Размеры

615 мм x 196 мм x 267 мм (Ш/В/Г)

(RV-S3DB/RV-S1B/RV-S1W)

615 мм x 196 мм x 277 мм (Ш/В/Г) (RV-S5B)

Масса прибл 6,3 кг (без батарей установленных в отсеке для батарей)

(Только RV-S5B)
WiFi: прибл 802,11 b/g

Частотный диапазон: 2,4 GHz

BLUETOOTH

Версия BLUETOOTH: сертифицировано на соответствие BLUETOOTH 2.1 + EDR

Выходная мощность:

Класс мощности BLUETOOTH 2

Дальность действия: макс 10 м*

* Дальность связи может отличаться в зависимости от окружающих условий.

Частотный диапазон:

2,4 GHz (2,4000 GHz – 2,4835 GHz)

Профиль BLUETOOTH:

A2DP (Advanced Audio Distribution Profile
Расширенный профиль распространения аудио) AVRCP (Audio/Video Remote Control Profile Профиль дистанционного управления аудио видеоустройствами)

Конструкция и технические требования могут быть изменены без уведомления.

Технические характеристики

Копию Декларации соответствия Директиве по оконечному радио и телекоммуникационному оборудованию 1999/5/EC можно загрузить со следующих веб-сайтов (http:

Настоящим компания JVC заявляет что данная система RV-S5B соответствует основным требованиям и прочим применимым положениям Директивы 1999/5/EC.

Розетка переменного тока

Шнур питания (входит в комплект поставки)

Подключение шнура питания

Отсек для батарей

R14 (SUM-2)/C (14D) x 10 (не входит в комплект поставки)

Просмотр видеозаписи/изображения с iPod

Вы можете просматривать видеозаписи/
изображения с iPod на внешнем мониторе.

• Перед тем как подключать монитор выключите питание системы.

Установка SD-карты

• При вынимании SD-карты нажмите на нее внутрь а затем вытащите ее.

Подключение

Монитор (не входит в комплект поставки)

Композитный видеокабель (не входит в комплект поставки)

Установка батарей в главное устройство

Соблюдайте полярность батарей (+ и –).

Стереокабель с мини-штекером (не входит в комплект поставки)

Гнездо для наушников и т.д.

Устройство сбоку

Подключение внешнего устройства

Внешнее устройство (не входит в комплект поставки)

Подключение USB-устройства

USB-память (не входит в комплект поставки)

Только RV-S3DB/RV-S1B/RV-S1W

USB-кабель для iPod (не входит в комплект поставки)

Подключайте шнур питания к сетевой розетке только после того как все остальные соединения будут выполнены.

Наушники (не входят в комплект поставки)

Стерео мини-разъем

Устройство сзади

Снимите пленку из изоляционного материала.
