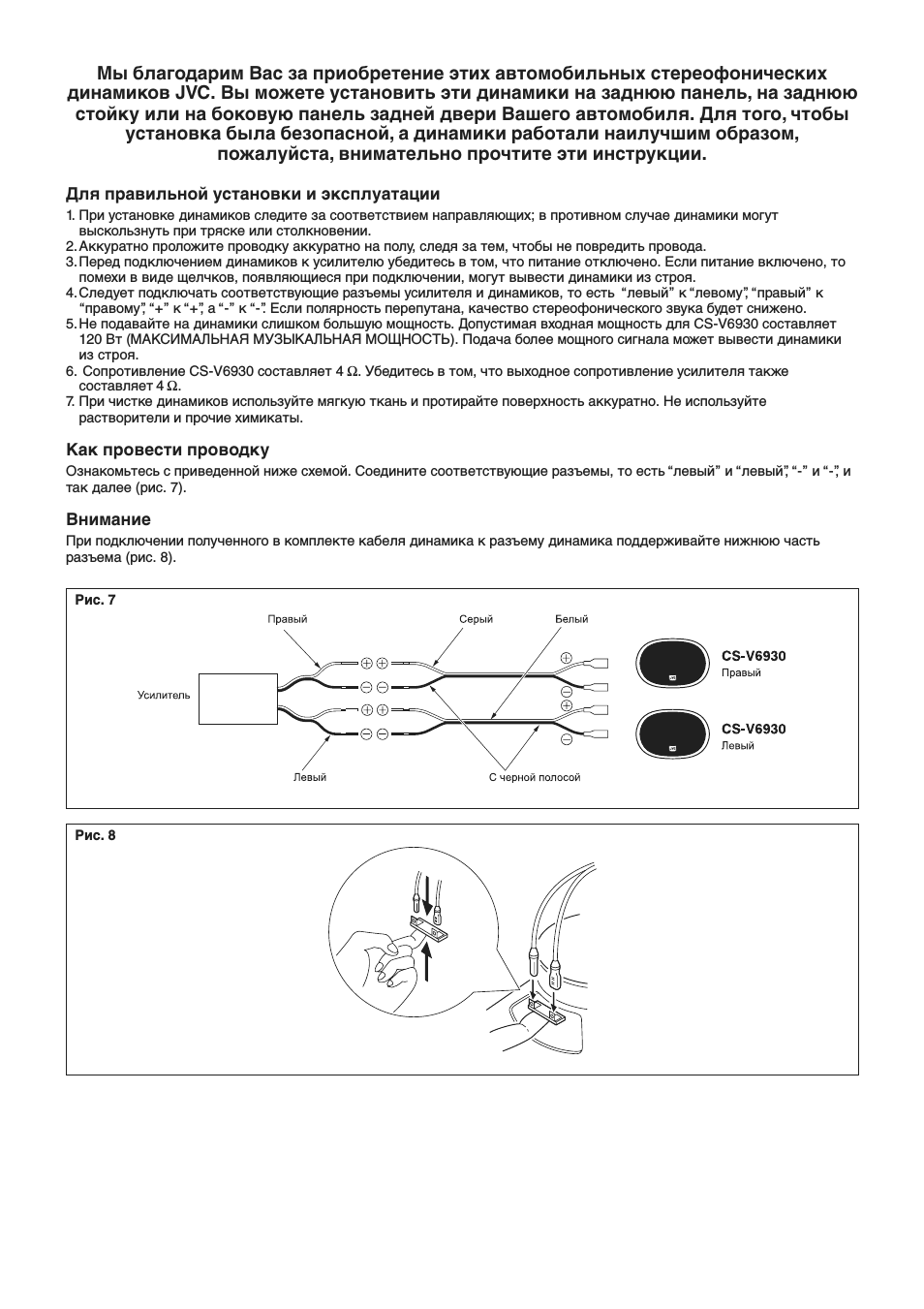

Инструкция по эксплуатации JVC CS-V6930 — страница 2

Мы благодарим Вас за приобретение этих автомобильных стереофонических динамиков JVC Вы можете установить эти динамики на заднюю панель на заднюю стойку или на боковую панель задней двери Вашего автомобиля Для того чтобы установка была безопасной а динамики работали наилучшим образом пожалуйста внимательно прочтите эти инструкции.

Для правильной установки и эксплуатации

1 При установке динамиков следите за соответствием направляющих; в противном случае динамики могут выскользнуть при тряске или столкновении.

2 Аккуратно проложите проводку аккуратно на полу следя за тем чтобы не повредить провода. 3 Перед подключением динамиков к усилителю убедитесь в том что питание отключено Если питание включено то помехи в виде щелчков появляющиеся при подключении могут вывести динамики из строя.

4 Следует подключать соответствующие разъемы усилителя и динамиков то есть “левый” к “левому” “правый” к

“правому” “+” к “+” а “-” к “-” Если полярность перепутана качество стереофонического звука будет снижено.

5 Не подавайте на динамики слишком большую мощность Допустимая входная мощность для CS-V6930 составляет

120 Вт (МАКСИМАЛЬНАЯ МУЗЫКАЛЬНАЯ МОЩНОСТЬ) Подача более мощного сигнала может вывести динамики из строя.

6 Сопротивление CS-V6930 составляет 4

Убедитесь в том что выходное сопротивление усилителя также составляет 4

Ω.

7 При чистке динамиков используйте мягкую ткань и протирайте поверхность аккуратно Не используйте растворители и прочие химикаты.

Как провести проводку

Ознакомьтесь с приведенной ниже схемой Соедините соответствующие разъемы то есть “левый” и “левый” “-” и “-” и так далее (рис 7).

Внимание

При подключении полученного в комплекте кабеля динамика к разъему динамика поддерживайте нижнюю часть разъема (рис 8).

Рис 7

Рис 8
