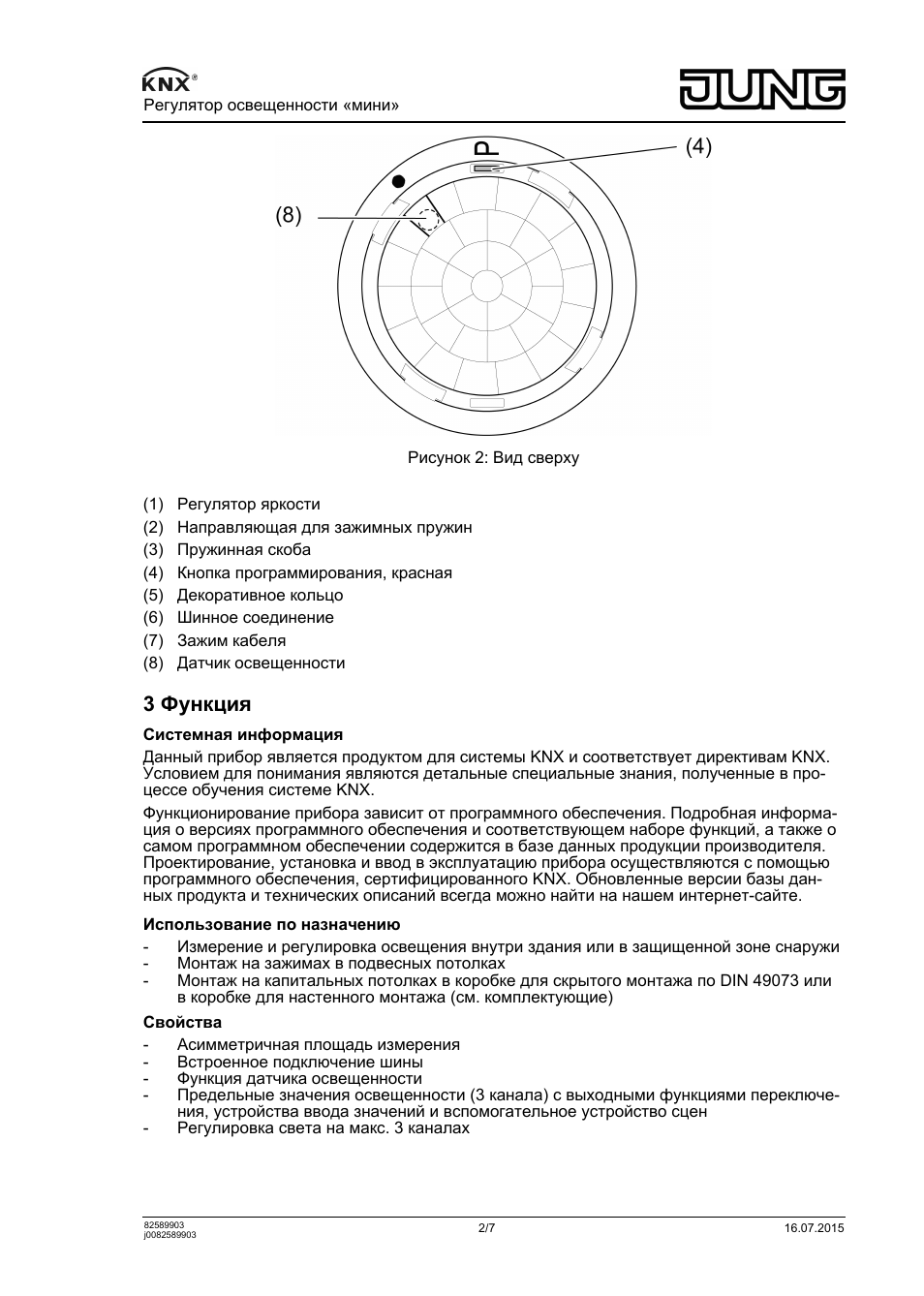

Инструкция по эксплуатации JUNG 2096LUX — страница 2

Рисунок 2: Вид сверху (1) Регулятор яркости (2) Направляющая для зажимных пружин (3) Пружинная скоба (4) Кнопка программирования красная (5) Декоративное кольцо (6) Шинное соединение (7) Зажим кабеля (8) Датчик освещенности

3 Функция

Системная информация Данный прибор является продуктом для системы KNX и соответствует директивам KNX. Условием для понимания являются детальные специальные знания полученные в про­
цессе обучения системе KNX. Функционирование прибора зависит от программного обеспечения Подробная информа­
ция о версиях программного обеспечения и соответствующем наборе функций а также о самом программном обеспечении содержится в базе данных продукции производителя Проектирование установка и ввод в эксплуатацию прибора осуществляются с помощью программного обеспечения сертифицированного KNX Обновленные версии базы дан­
ных продукта и технических описаний всегда можно найти на нашем интернет­сайте.

Использование по назначению ­

Измерение и регулировка освещения внутри здания или в защищенной зоне снаружи

Монтаж на зажимах в подвесных потолках

Монтаж на капитальных потолках в коробке для скрытого монтажа по DIN 49073 или в коробке для настенного монтажа (см комплектующие)

Свойства ­

Асимметричная площадь измерения

Встроенное подключение шины

Функция датчика освещенности

Предельные значения освещенности (3 канала) с выходными функциями переключе­
ния устройства ввода значений и вспомогательное устройство сцен

Регулировка света на макс 3 каналах

82589903 j0082589903

16.07.2015

Регулятор освещенности «мини»
