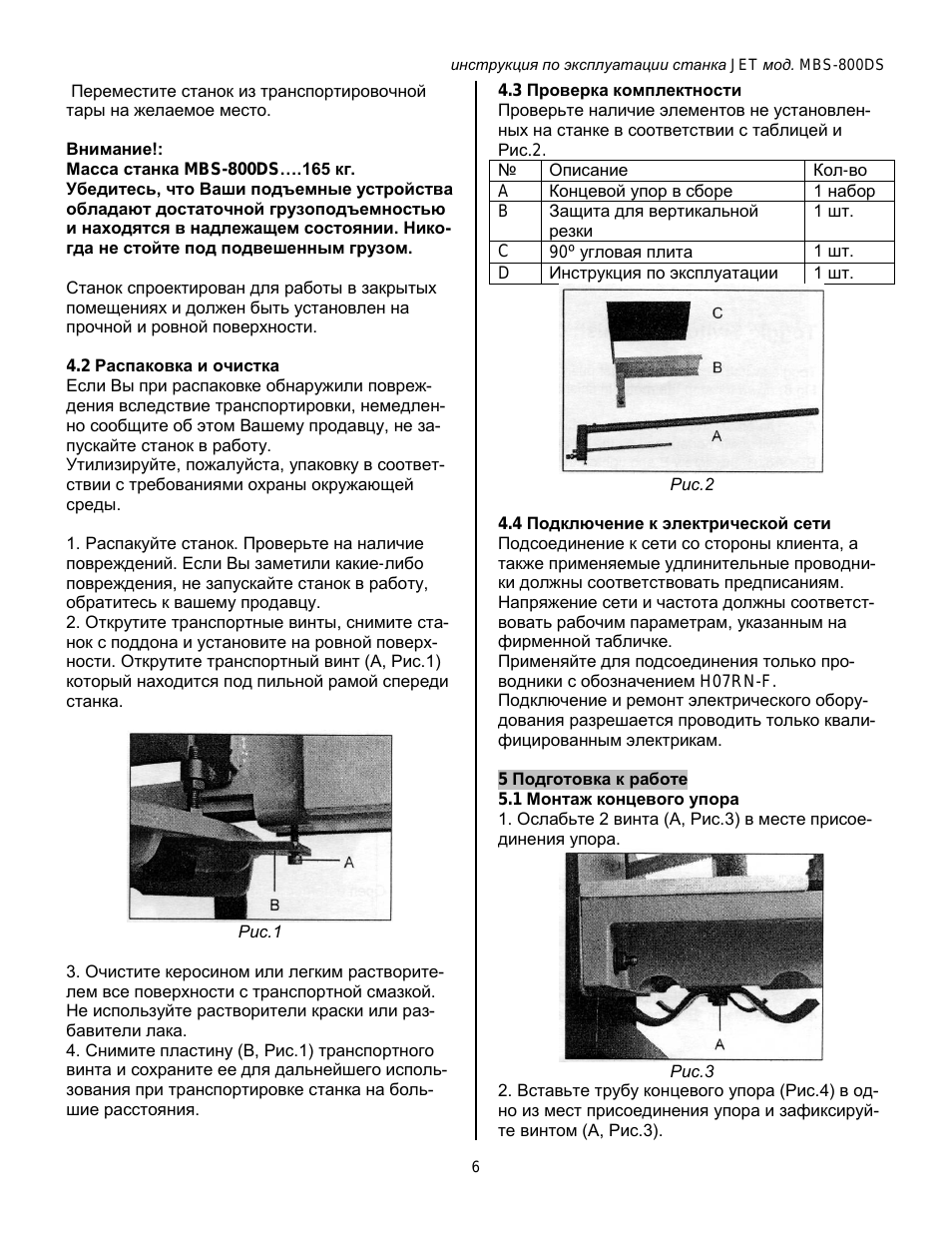

инструкция по эксплуатации станка JET мод MBS-800DS 6

Переместите станок из транспортировочной тары на желаемое место.

Внимание!:

Масса станка MBS-800DS….165 кг

Убедитесь что Ваши подъемные устройства обладают достаточной грузоподъемностью и находятся в надлежащем состоянии Никогда не стойте под подвешенным грузом.

Станок спроектирован для работы в закрытых помещениях и должен быть установлен на прочной и ровной поверхности. 4.2

Распаковка и очистка

Если Вы при распаковке обнаружили повреждения вследствие транспортировки немедленно сообщите об этом Вашему продавцу не запускайте станок в работу

Утилизируйте пожалуйста упаковку в соответствии с требованиями охраны окружающей среды.

1 Распакуйте станок Проверьте на наличие повреждений Если Вы заметили какие-либо повреждения не запускайте станок в работу обратитесь к вашему продавцу 2 Открутите транспортные винты снимите станок с поддона и установите на ровной поверхности Открутите транспортный винт (А Рис.1) который находится под пильной рамой спереди станка.

Рис.1 3 Очистите керосином или легким растворителем все поверхности с транспортной смазкой

Не используйте растворители краски или разбавители лака 4 Снимите пластину (В Рис.1) транспортного винта и сохраните ее для дальнейшего использования при транспортировке станка на большие расстояния.

Проверка комплектности

Проверьте наличие элементов не установленных на станке в соответствии с таблицей и

Рис.2

Описание

Кол-во

Концевой упор в сборе 1 набор

Защита для вертикальной резки 1 шт

C 90⁰ угловая плита 1 шт

Инструкция по эксплуатации 1 шт

Рис.2

4.4

Подключение к электрической сети

Подсоединение к сети со стороны клиента а также применяемые удлинительные проводники должны соответствовать предписаниям

Напряжение сети и частота должны соответствовать рабочим параметрам указанным на фирменной табличке

Применяйте для подсоединения только проводники с обозначением H07RN-F

Подключение и ремонт электрического оборудования разрешается проводить только квалифицированным электрикам. 5

Подготовка к работе 5.1

Монтаж концевого упора 1 Ослабьте 2 винта (А Рис.3) в месте присоединения упора

Рис.3 2 Вставьте трубу концевого упора (Рис.4) в одно из мест присоединения упора и зафиксируйте винтом (А Рис.3)
