Инструкция по эксплуатации iRobot Skooba 390 — страница 10

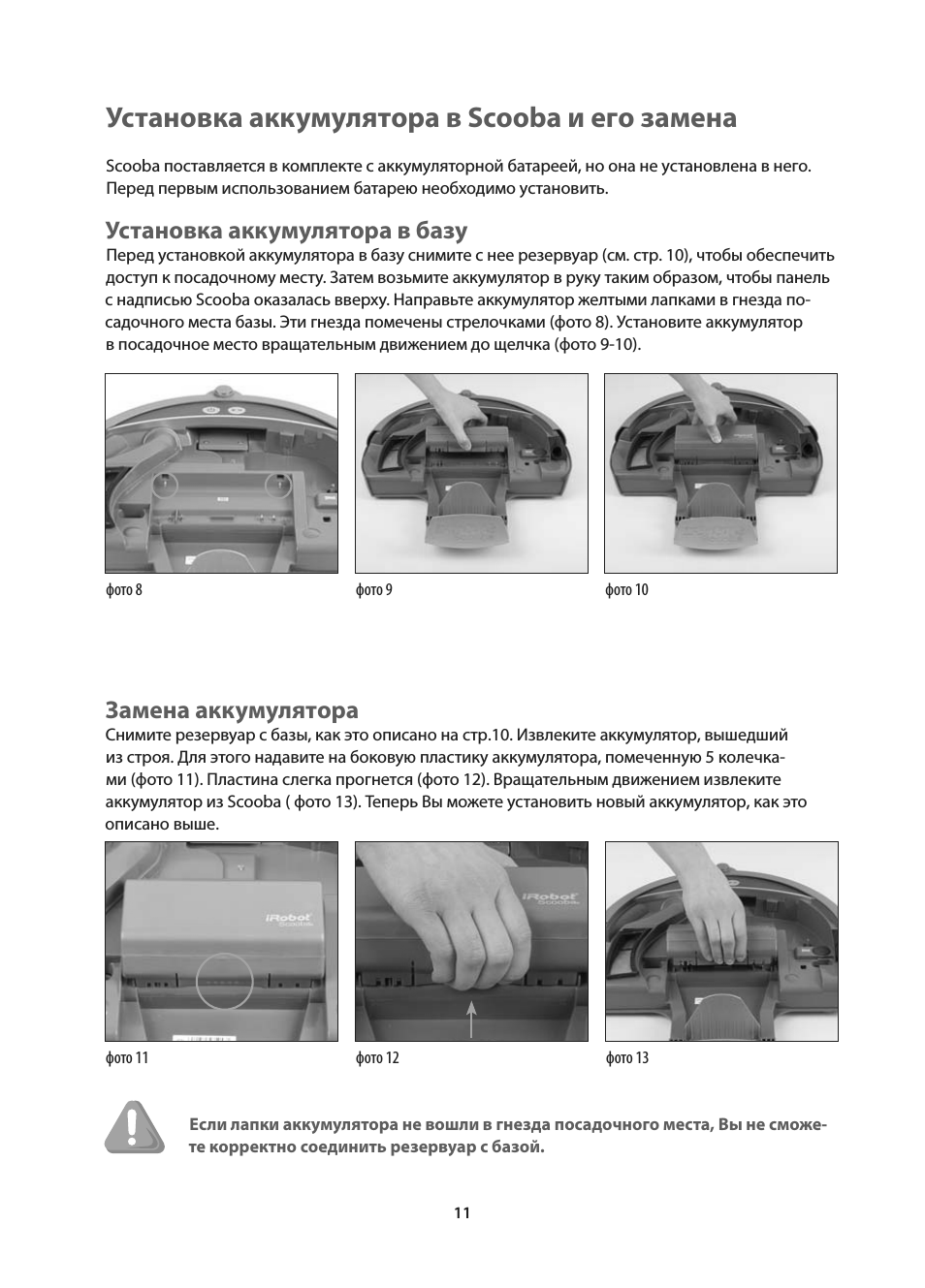

Установка аккумулятора в Scooba и его замена

Замена аккумулятора

Scooba поставляется в комплекте с аккумуляторной батареей но она не установлена в него Перед первым использованием батарею необходимо установить.

Перед установкой аккумулятора в базу снимите с нее резервуар (см стр 10) чтобы обеспечить доступ к посадочному месту Затем возьмите аккумулятор в руку таким образом чтобы панель с надписью Scooba оказалась вверху Направьте аккумулятор желтыми лапками в гнезда посадочного места базы Эти гнезда помечены стрелочками (фото 8) Установите аккумулятор в посадочное место вращательным движением до щелчка (фото 9-10)

Снимите резервуар с базы как это описано на стр.10 Извлеките аккумулятор вышедший из строя Для этого надавите на боковую пластику аккумулятора помеченную 5 колечками (фото 11) Пластина слегка прогнется (фото 12) Вращательным движением извлеките аккумулятор из Scooba ( фото 13) Теперь Вы можете установить новый аккумулятор как это описано выше.

фото 8

фото 12

фото 11

фото 9

фото 13

фото 10

Если лапки аккумулятора не вошли в гнезда посадочного места Вы не сможете корректно соединить резервуар с базой.

Установка аккумулятора в базу
