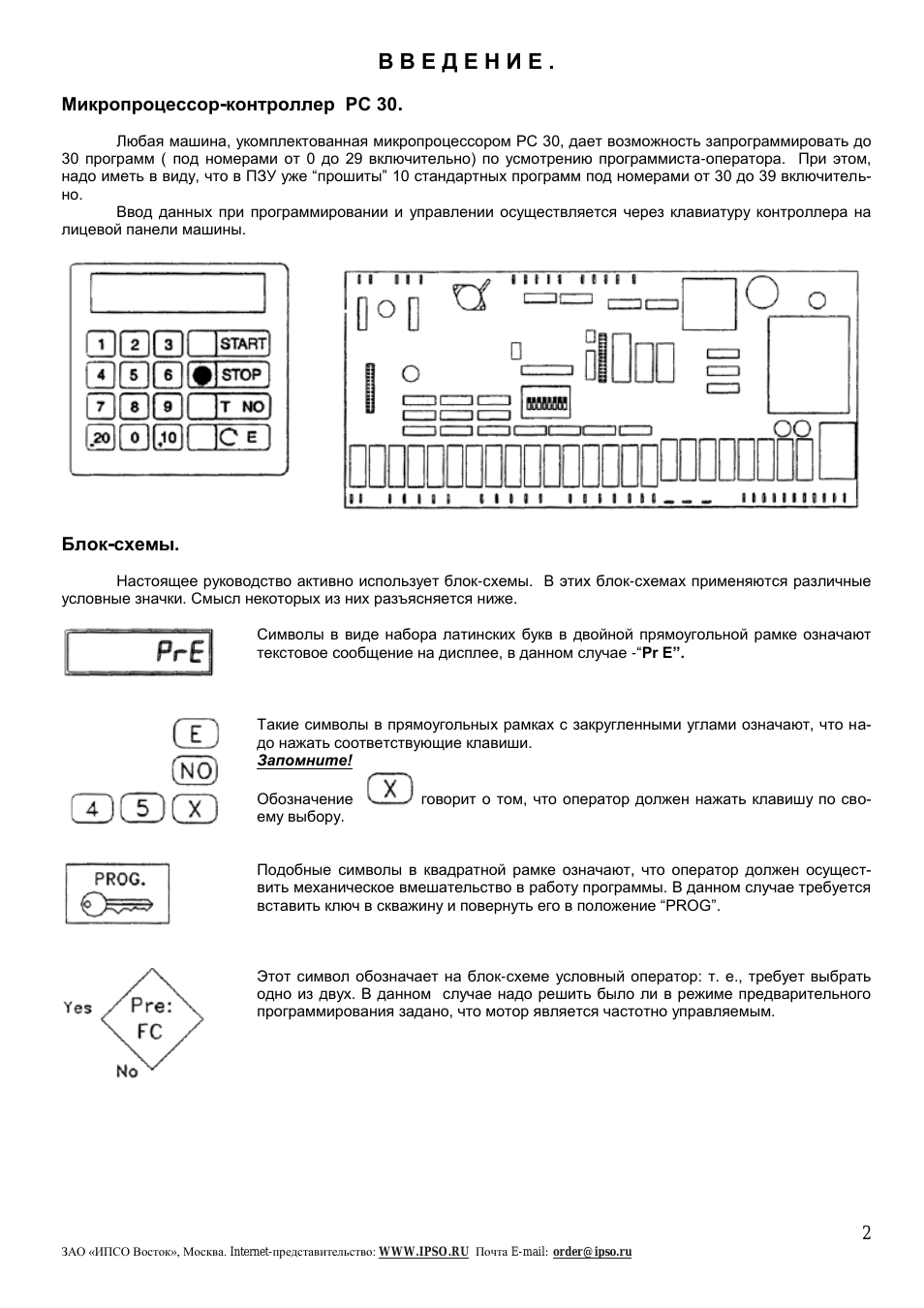

В В Е Д Е Н И Е

Микропроцессор-контроллер PC 30

Любая машина укомплектованная микропроцессором PC 30 дает возможность запрограммировать до 30 программ ( под номерами от 0 до 29 включительно) по усмотрению программиста-оператора При этом надо иметь в виду что в ПЗУ уже “прошиты” 10 стандартных программ под номерами от 30 до 39 включительно.

Ввод данных при программировании и управлении осуществляется через клавиатуру контроллера на лицевой панели машины.

Блок-схемы.

Настоящее руководство активно использует блок-схемы В этих блок-схемах применяются различные условные значки Смысл некоторых из них разъясняется ниже.

Символы в виде набора латинских букв в двойной прямоугольной рамке означают текстовое сообщение на дисплее в данном случае “Pr E”.

Такие символы в прямоугольных рамках с закругленными углами означают что надо нажать соответствующие клавиши Запомните!

Обозначение говорит о том что оператор должен нажать клавишу по своему выбору.

Подобные символы в квадратной рамке означают что оператор должен осуществить механическое вмешательство в работу программы В данном случае требуется вставить ключ в скважину и повернуть его в положение “PROG”.

Этот символ обозначает на блок-схеме условный оператор: т е требует выбрать одно из двух В данном случае надо решить было ли в режиме предварительного программирования задано что мотор является частотно управляемым
