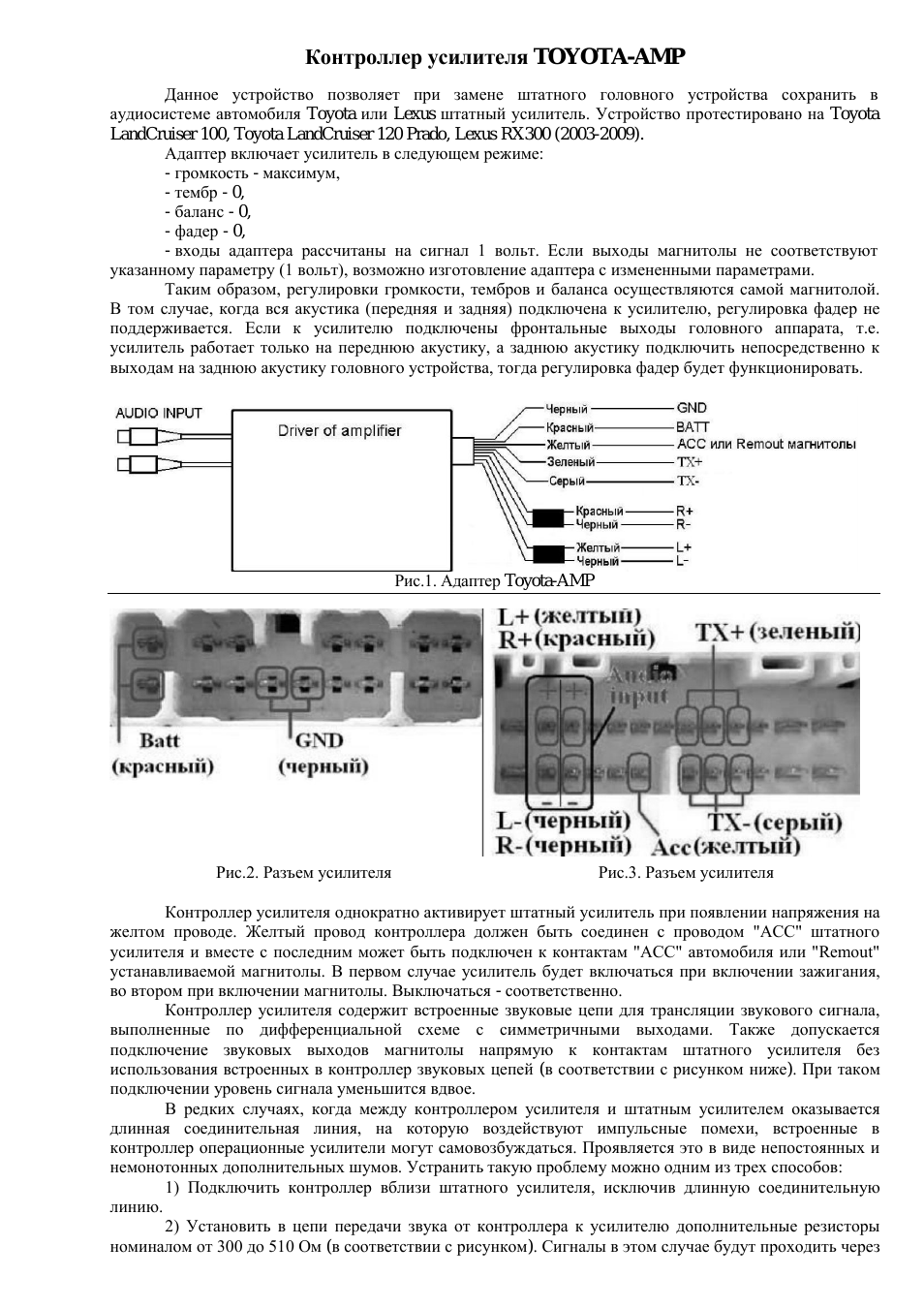

Контроллер усилителя TOYOTA-AMP
Данное устройство позволяет при замене штатного головного устройства сохранить в аудиосистеме автомобиля Toyota или Lexus штатный усилитель Устройство протестировано на Toyota LandCruiser 100 Toyota LandCruiser 120 Prado Lexus RX300 (2003-2009).
Адаптер включает усилитель в следующем режиме:
громкость максимум тембр 0 баланс 0 фадер 0 входы адаптера рассчитаны на сигнал 1 вольт Если выходы магнитолы не соответствуют указанному параметру (1 вольт) возможно изготовление адаптера с измененными параметрами
Таким образом регулировки громкости тембров и баланса осуществляются самой магнитолой
В том случае когда вся акустика (передняя и задняя) подключена к усилителю регулировка фадер не поддерживается Если к усилителю подключены фронтальные выходы головного аппарата т.е. усилитель работает только на переднюю акустику а заднюю акустику подключить непосредственно к выходам на заднюю акустику головного устройства тогда регулировка фадер будет функционировать.
Рис.1 Адаптер Toyota-AMP
Рис.2 Разъем усилителя
Рис.3 Разъем усилителя
Контроллер усилителя однократно активирует штатный усилитель при появлении напряжения на желтом проводе Желтый провод контроллера должен быть соединен с проводом "ACC" штатного усилителя и вместе с последним может быть подключен к контактам "ACC" автомобиля или "Remout"
устанавливаемой магнитолы В первом случае усилитель будет включаться при включении зажигания во втором при включении магнитолы Выключаться соответственно
Контроллер усилителя содержит встроенные звуковые цепи для трансляции звукового сигнала выполненные по дифференциальной схеме с симметричными выходами Также допускается подключение звуковых выходов магнитолы напрямую к контактам штатного усилителя без использования встроенных в контроллер звуковых цепей (в соответствии с рисунком ниже) При таком подключении уровень сигнала уменьшится вдвое
В редких случаях когда между контроллером усилителя и штатным усилителем оказывается длинная соединительная линия на которую воздействуют импульсные помехи встроенные в контроллер операционные усилители могут самовозбуждаться Проявляется это в виде непостоянных и немонотонных дополнительных шумов Устранить такую проблему можно одним из трех способов: 1) Подключить контроллер вблизи штатного усилителя исключив длинную соединительную линию 2) Установить в цепи передачи звука от контроллера к усилителю дополнительные резисторы номиналом от 300 до 510 Ом (в соответствии с рисунком) Сигналы в этом случае будут проходить через
