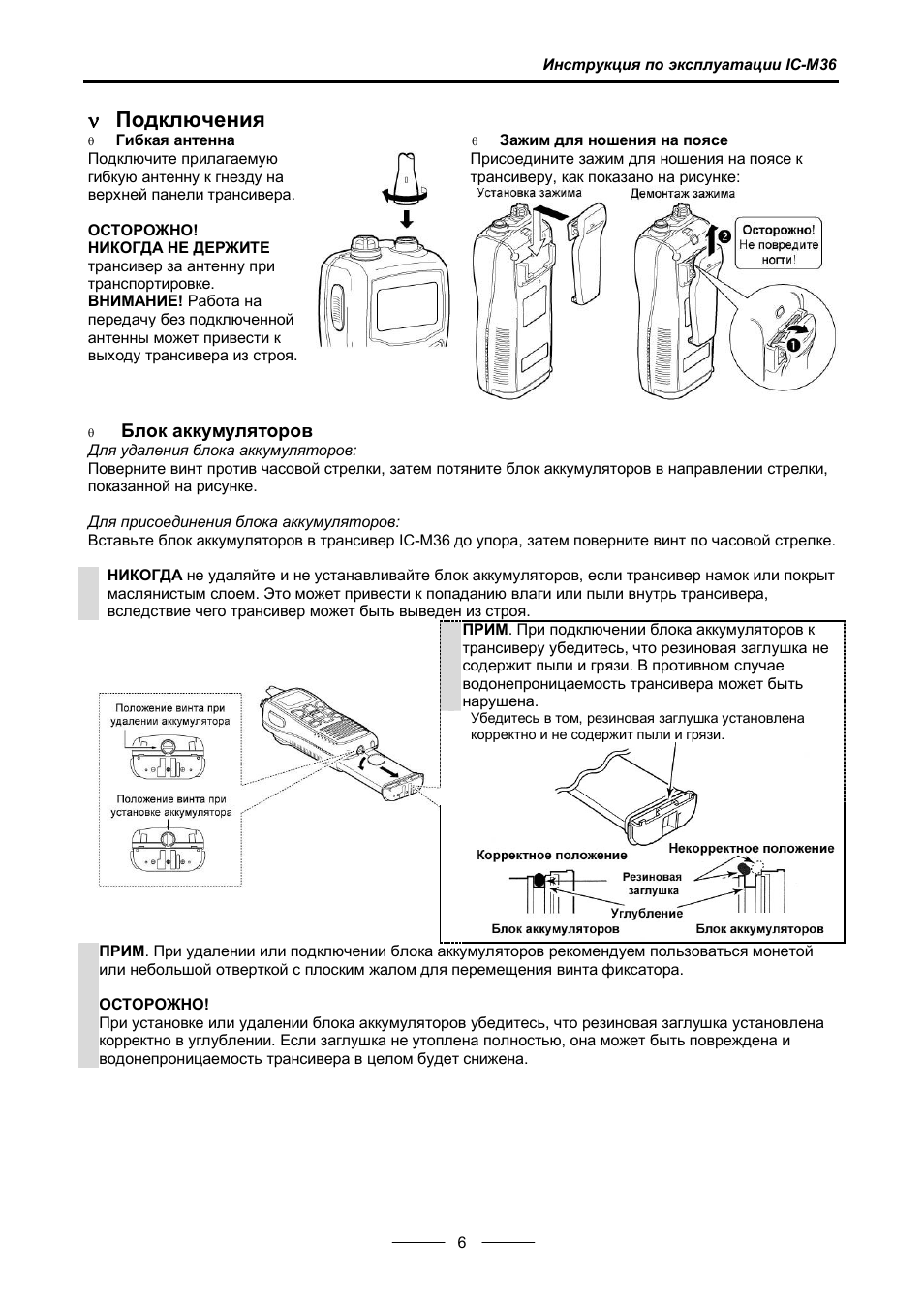

Инструкция по эксплуатации Icom IC-M36 — страница 6

Инструкция по эксплуатации IC-M36 6

 Подключения

Гибкая антенна

Зажим для ношения на поясе

Подключите прилагаемую гибкую антенну к гнезду на верхней панели трансивера ОСТОРОЖНО!
НИКОГДА НЕ ДЕРЖИТЕ трансивер за антенну при транспортировке ВНИМАНИЕ! Работа на передачу без подключенной антенны может привести к выходу трансивера из строя

Присоедините зажим для ношения на поясе к трансиверу как показано на рисунке:

Блок аккумуляторов

Для удаления блока аккумуляторов:
Поверните винт против часовой стрелки затем потяните блок аккумуляторов в направлении стрелки показанной на рисунке Для присоединения блока аккумуляторов:
Вставьте блок аккумуляторов в трансивер IC-M36 до упора затем поверните винт по часовой стрелке.

НИКОГДА не удаляйте и не устанавливайте блок аккумуляторов если трансивер намок или покрыт маслянистым слоем Это может привести к попаданию влаги или пыли внутрь трансивера вследствие чего трансивер может быть выведен из строя

ПРИМ При подключении блока аккумуляторов к трансиверу убедитесь что резиновая заглушка не содержит пыли и грязи В противном случае водонепроницаемость трансивера может быть нарушена

Убедитесь в том резиновая заглушка установлена корректно и не содержит пыли и грязи

ПРИМ При удалении или подключении блока аккумуляторов рекомендуем пользоваться монетой или небольшой отверткой с плоским жалом для перемещения винта фиксатора ОСТОРОЖНО!
При установке или удалении блока аккумуляторов убедитесь что резиновая заглушка установлена корректно в углублении Если заглушка не утоплена полностью она может быть повреждена и водонепроницаемость трансивера в целом будет снижена
