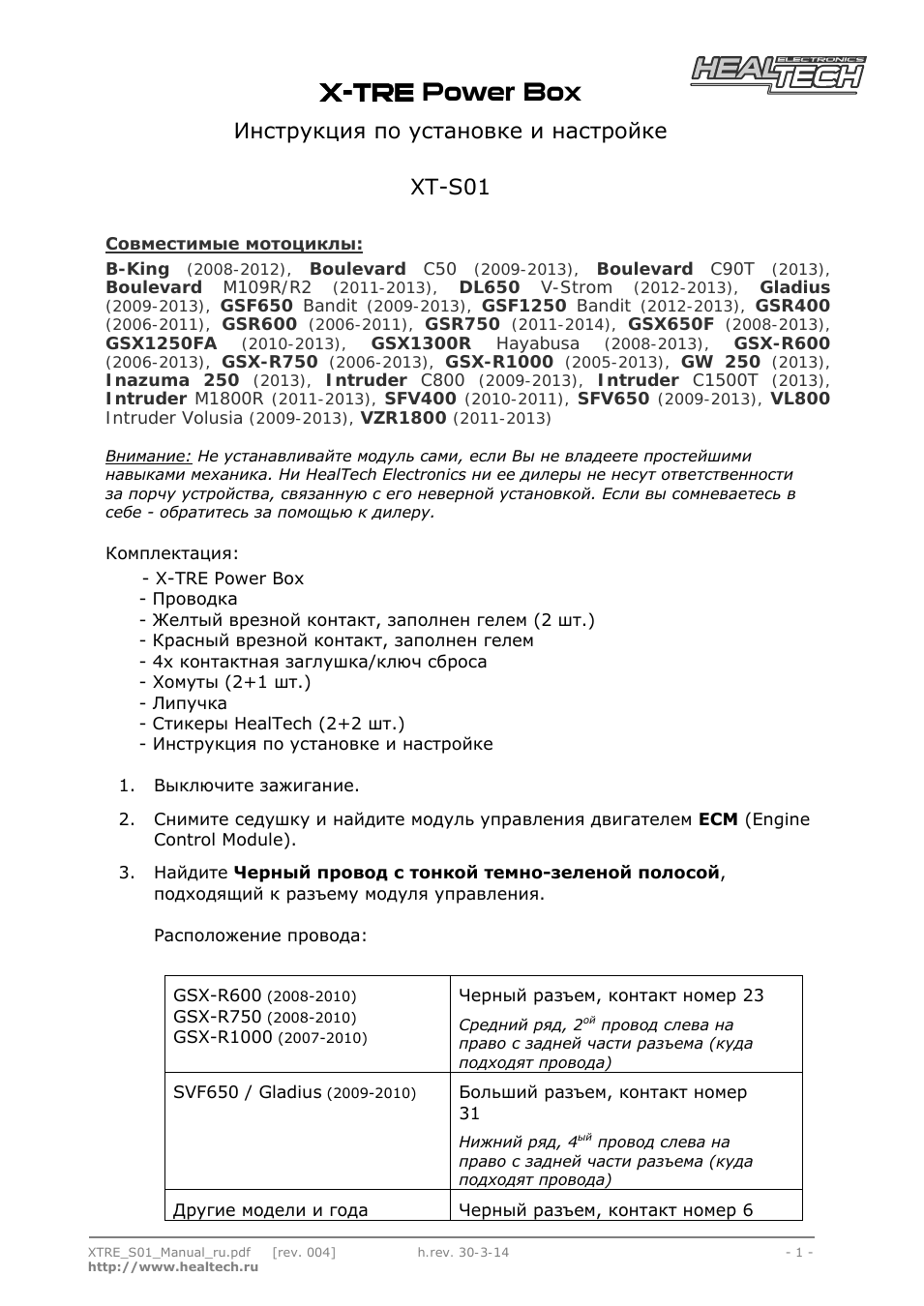

X-TRE Power Box
Инструкция по установке и настройке
XT-S01
Совместимые мотоциклы:
Внимание: Не устанавливайте модуль сами если Вы не владеете простейшими навыками механика Ни HealTech Electronics ни ее дилеры не несут ответственности за порчу устройства связанную с его неверной установкой Если вы сомневаетесь в себе обратитесь за помощью к дилеру.
Комплектация:
X-TRE Power Box
Проводка Желтый врезной контакт заполнен гелем (2 шт.)
Красный врезной контакт заполнен гелем 4х контактная заглушка/ключ сброса Хомуты (2+1 шт.)
Липучка Стикеры HealTech (2+2 шт.)
Инструкция по установке и настройке
1 Выключите зажигание 2 Снимите седушку и найдите модуль управления двигателем ECM (Engine
Control Module) 3 Найдите Черный провод с тонкой темно-зеленой полосой подходящий к разъему модуля управления
Расположение провода:
GSX-R600
(2008-2010)
GSX-R750
(2008-2010)
GSX-R1000
(2007-2010)
Черный разъем контакт номер 23
Средний ряд 2
ой провод слева на право с задней части разъема (куда подходят провода)
SVF650 Gladius
(2009-2010)
Больший разъем контакт номер 31
Нижний ряд 4
ый провод слева на право с задней части разъема (куда подходят провода)
Другие модели и года
Черный разъем контакт номер 6
B-King (2008-2012),
Boulevard C50
(2009-2013),
Boulevard C90T
(2013),
Boulevard M109R/R2
(2011-2013),
DL650 V-Strom (2012-2013),
Gladius (2009-2013),
GSF650 Bandit (2009-2013),
GSF1250 Bandit (2012-2013),
GSR400
(2006-2011),
GSR600
(2006-2011),
GSR750
(2011-2014),
GSX650F
(2008-2013),
GSX1250FA
(2010-2013),
GSX1300R
Hayabusa (2008-2013),
GSX-R600
(2006-2013),
GSX-R750
(2006-2013),
GSX-R1000
(2005-2013),
GW 250
(2013),
Inazuma 250
(2013),
Intruder C800
(2009-2013),
Intruder C1500T
(2013),
Intruder M1800R
(2011-2013),
SFV400
(2010-2011),
SFV650
(2009-2013),
VL800
Intruder Volusia (2009-2013),
VZR1800
(2011-2013)
h.rev 30-3-14
