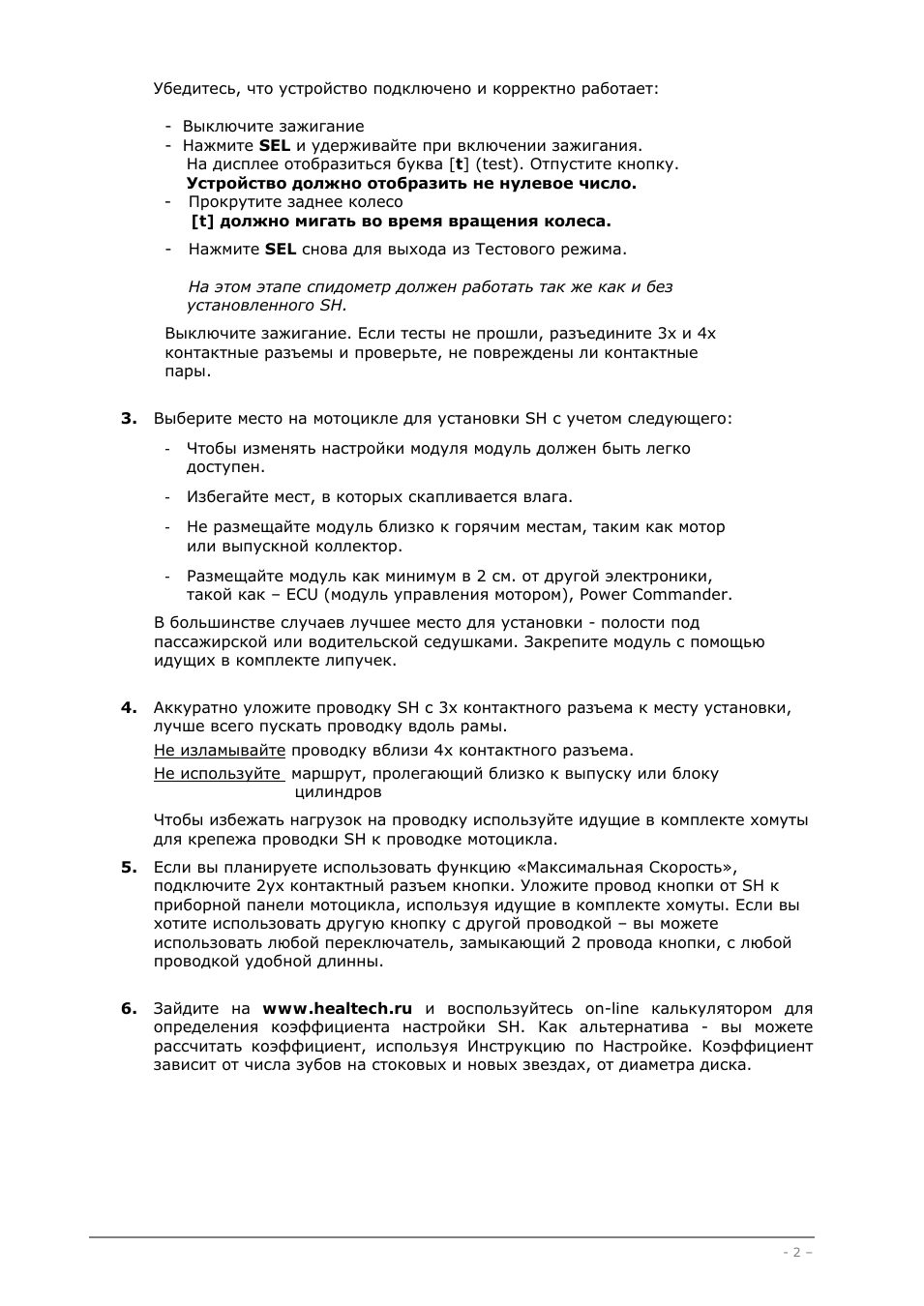

Убедитесь что устройство подключено и корректно работает:
Выключите зажигание Нажмите SEL и удерживайте при включении зажигания
На дисплее отобразиться буква [t] (test) Отпустите кнопку Устройство должно отобразить не нулевое число
Прокрутите заднее колесо [t] должно мигать во время вращения колеса
Нажмите SEL снова для выхода из Тестового режима.
На этом этапе спидометр должен работать так же как и без установленного SH
Выключите зажигание Если тесты не прошли разъедините 3х и 4х контактные разъемы и проверьте не повреждены ли контактные пары
3 Выберите место на мотоцикле для установки SH с учетом следующего:
Чтобы изменять настройки модуля модуль должен быть легко доступен
Избегайте мест в которых скапливается влага
Не размещайте модуль близко к горячим местам таким как мотор или выпускной коллектор
Размещайте модуль как минимум в 2 см от другой электроники такой как – ECU (модуль управления мотором) Power Commander
В большинстве случаев лучшее место для установки полости под пассажирской или водительской седушками Закрепите модуль с помощью идущих в комплекте липучек 4 Аккуратно уложите проводку SH с 3х контактного разъема к месту установки лучше всего пускать проводку вдоль рамы Не изламывайте проводку вблизи 4х контактного разъема Не используйте маршрут пролегающий близко к выпуску или блоку цилиндров
Чтобы избежать нагрузок на проводку используйте идущие в комплекте хомуты для крепежа проводки SH к проводке мотоцикла 5 Если вы планируете использовать функцию «Максимальная Скорость» подключите 2ух контактный разъем кнопки Уложите провод кнопки от SH к приборной панели мотоцикла используя идущие в комплекте хомуты Если вы хотите использовать другую кнопку с другой проводкой – вы можете использовать любой переключатель замыкающий 2 провода кнопки с любой проводкой удобной длинны.
6 Зайдите на и воспользуйтесь on-line калькулятором для определения коэффициента настройки SH Как альтернатива вы можете рассчитать коэффициент используя Инструкцию по Настройке Коэффициент зависит от числа зубов на стоковых и новых звездах от диаметра диска
