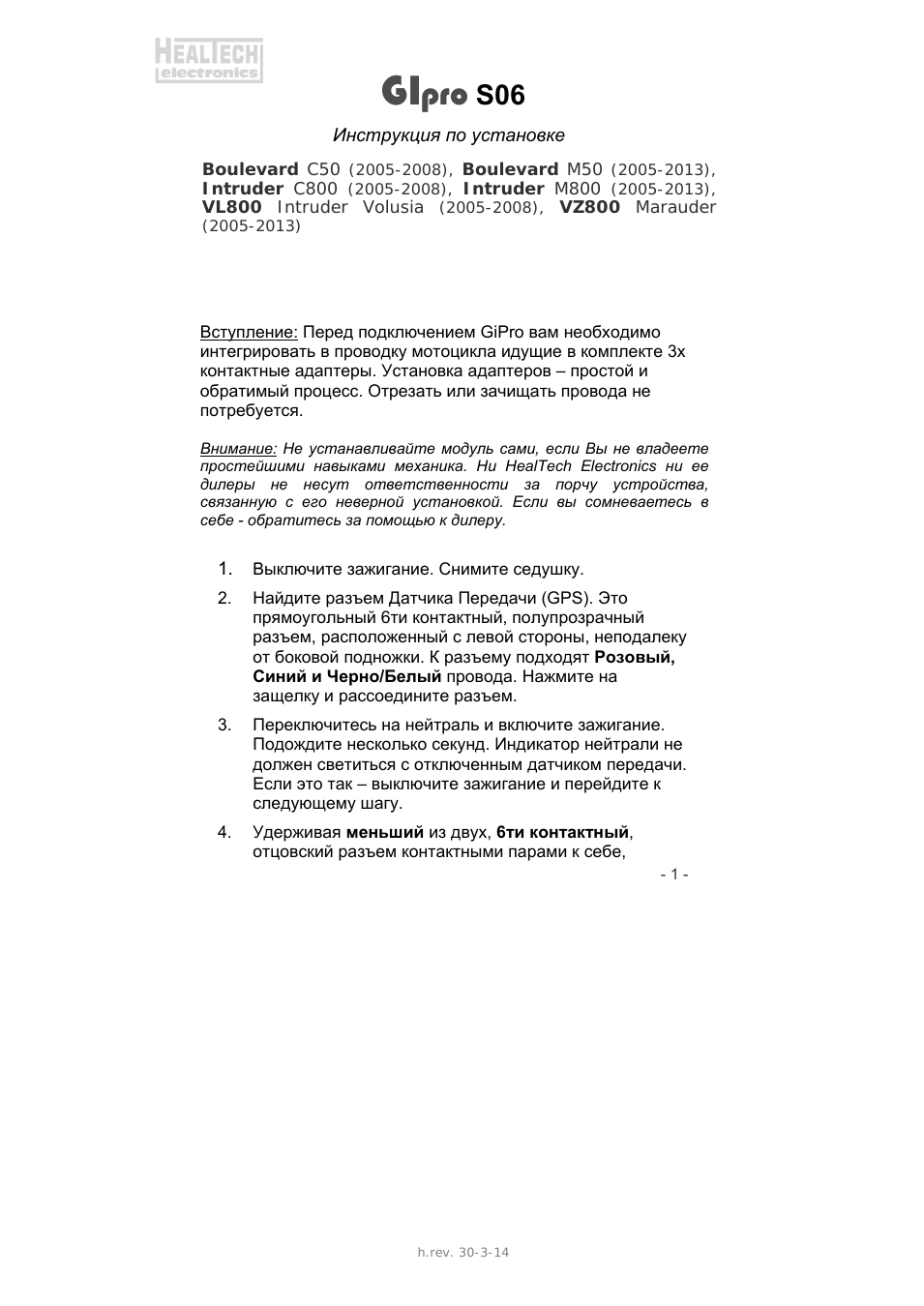

Инструкция по установке
Вступление: Перед подключением GiPro вам необходимо интегрировать в проводку мотоцикла идущие в комплекте 3х контактные адаптеры Установка адаптеров – простой и обратимый процесс Отрезать или зачищать провода не потребуется.
Внимание: Не устанавливайте модуль сами если Вы не владеете простейшими навыками механика Ни HealTech Electronics ни ее дилеры не несут ответственности за порчу устройства связанную с его неверной установкой Если вы сомневаетесь в себе обратитесь за помощью к дилеру 1
Выключите зажигание Снимите седушку.
2 Найдите разъем Датчика Передачи (GPS) Это прямоугольный 6ти контактный полупрозрачный разъем расположенный с левой стороны неподалеку от боковой подножки К разъему подходят Розовый Синий и Черно/Белый провода Нажмите на защелку и рассоедините разъем 3 Переключитесь на нейтраль и включите зажигание
Подождите несколько секунд Индикатор нейтрали не должен светиться с отключенным датчиком передачи Если это так – выключите зажигание и перейдите к следующему шагу 4 Удерживая меньший из двух 6ти контактный отцовский разъем контактными парами к себе
Boulevard C50
(2005-2008),
Boulevard M50
(2005-2013),
Intruder C800
(2005-2008),
Intruder M800
(2005-2013),
VL800 Intruder Volusia (2005-2008),
VZ800 Marauder (2005-2013)
h.rev 30-3-14
