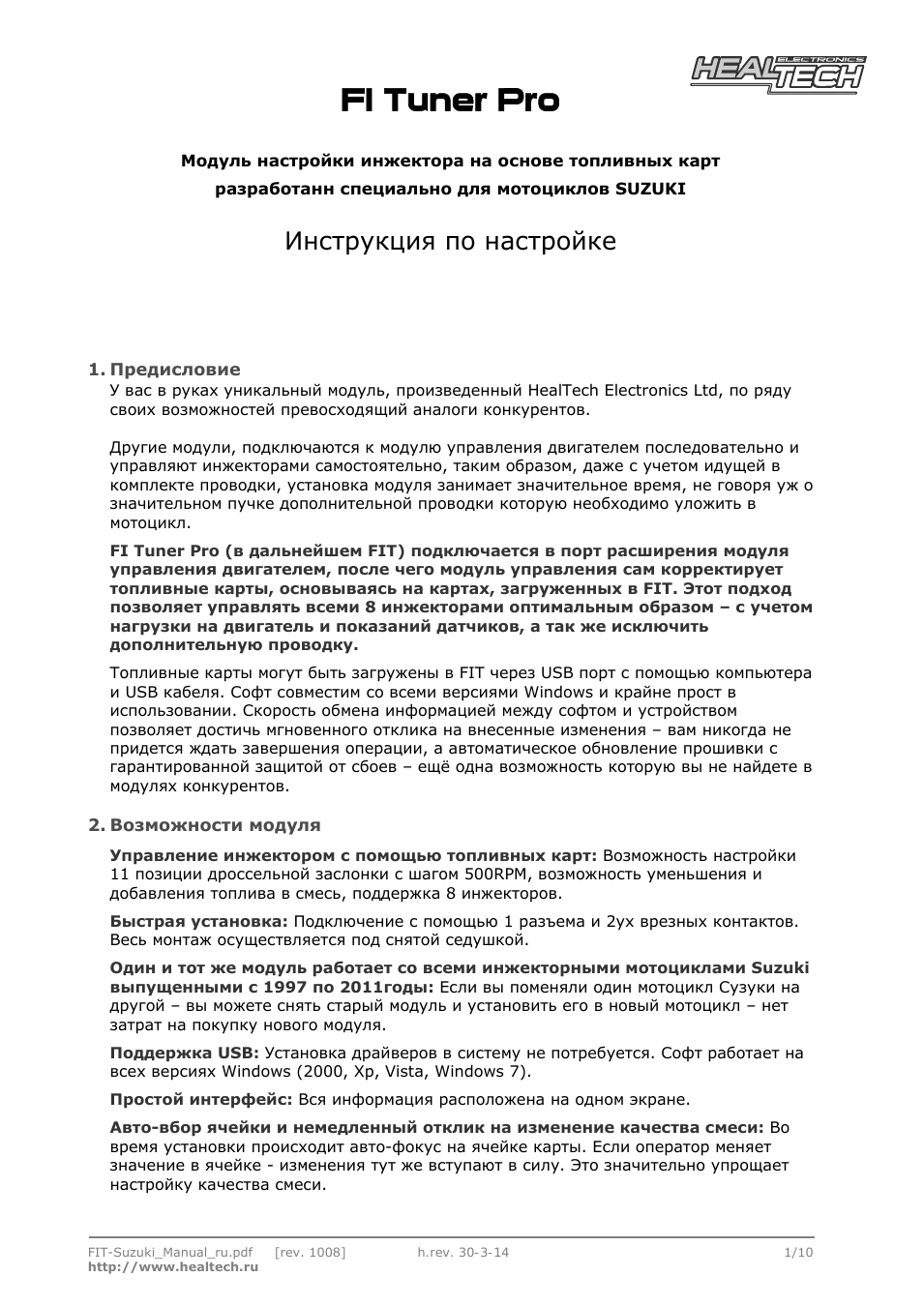

Инструкция по эксплуатации HEALTECH FI Tuner Pro

FIT-Suzuki_Manual_ru.pdf [rev 1008] 1/10 http:

FI Tuner Pro

Модуль настройки инжектора на основе топливных карт разработанн специально для мотоциклов SUZUKI

Инструкция по настройке 1 Предисловие

У вас в руках уникальный модуль произведенный HealTech Electronics Ltd по ряду своих возможностей превосходящий аналоги конкурентов Другие модули подключаются к модулю управления двигателем последовательно и управляют инжекторами самостоятельно таким образом даже с учетом идущей в комплекте проводки установка модуля занимает значительное время не говоря уж о значительном пучке дополнительной проводки которую необходимо уложить в мотоцикл

FI Tuner Pro (в дальнейшем FIT) подключается в порт расширения модуля управления двигателем после чего модуль управления сам корректирует топливные карты основываясь на картах загруженных в FIT Этот подход позволяет управлять всеми 8 инжекторами оптимальным образом – с учетом нагрузки на двигатель и показаний датчиков а так же исключить дополнительную проводку

Топливные карты могут быть загружены в FIT через USB порт с помощью компьютера и USB кабеля Софт совместим со всеми версиями Windows и крайне прост в использовании Скорость обмена информацией между софтом и устройством позволяет достичь мгновенного отклика на внесенные изменения – вам никогда не придется ждать завершения операции а автоматическое обновление прошивки с гарантированной защитой от сбоев – ещё одна возможность которую вы не найдете в модулях конкурентов.

2 Возможности модуля

Управление инжектором с помощью топливных карт:

Возможность настройки 11 позиции дроссельной заслонки с шагом 500RPM возможность уменьшения и добавления топлива в смесь поддержка 8 инжекторов

Быстрая установка:

Подключение с помощью 1 разъема и 2ух врезных контактов

Весь монтаж осуществляется под снятой седушкой

Один и тот же модуль работает со всеми инжекторными мотоциклами Suzuki выпущенными с 1997 по 2011годы:

Если вы поменяли один мотоцикл Сузуки на другой – вы можете снять старый модуль и установить его в новый мотоцикл – нет затрат на покупку нового модуля

Поддержка USB:

Установка драйверов в систему не потребуется Софт работает на всех версиях Windows (2000 Xp Vista Windows 7)

Простой интерфейс:

Вся информация расположена на одном экране

Авто-вбор ячейки и немедленный отклик на изменение качества смеси:

Во время установки происходит авто-фокус на ячейке карты Если оператор меняет значение в ячейке изменения тут же вступают в силу Это значительно упрощает настройку качества смеси.

h.rev 30-3-14
