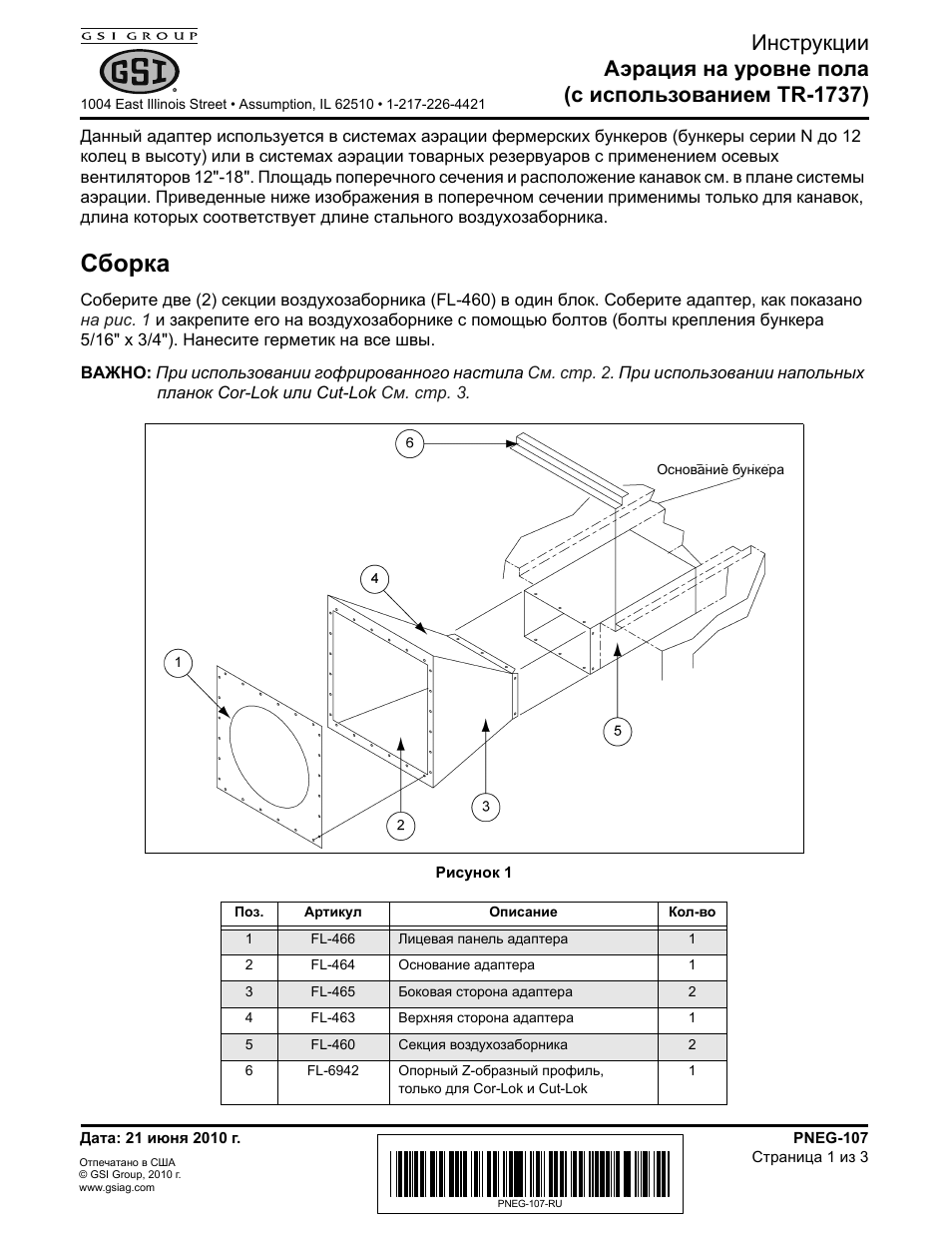

Аэрация на уровне пола (с использованием TR-1737)
Данный адаптер используется в системах аэрации фермерских бункеров (бункеры серии N до 12 колец в высоту) или в системах аэрации товарных резервуаров с применением осевых вентиляторов 12"-18" Площадь поперечного сечения и расположение канавок см в плане системы аэрации Приведенные ниже изображения в поперечном сечении применимы только для канавок длина которых соответствует длине стального воздухозаборника.
Сборка
Соберите две (2) секции воздухозаборника (FL-460) в один блок Соберите адаптер как показано на рис 1 и закрепите его на воздухозаборнике с помощью болтов (болты крепления бункера 5/16" x 3/4") Нанесите герметик на все швы.
ВАЖНО: При использовании гофрированного настила
См стр 2
При использовании напольных планок Cor-Lok или Cut-Lok
См стр 3.
Рисунок 1
Поз.
Артикул
Описание
Кол-во
FL-466
Лицевая панель адаптера
FL-464
Основание адаптера
FL-465
Боковая сторона адаптера
FL-463
Верхняя сторона адаптера
FL-460
Секция воздухозаборника
FL-6942
Опорный Z-образный профиль только для Cor-Lok и Cut-Lok
Основание бункера
