Обозначение компонентов настенных систем 10

312447H

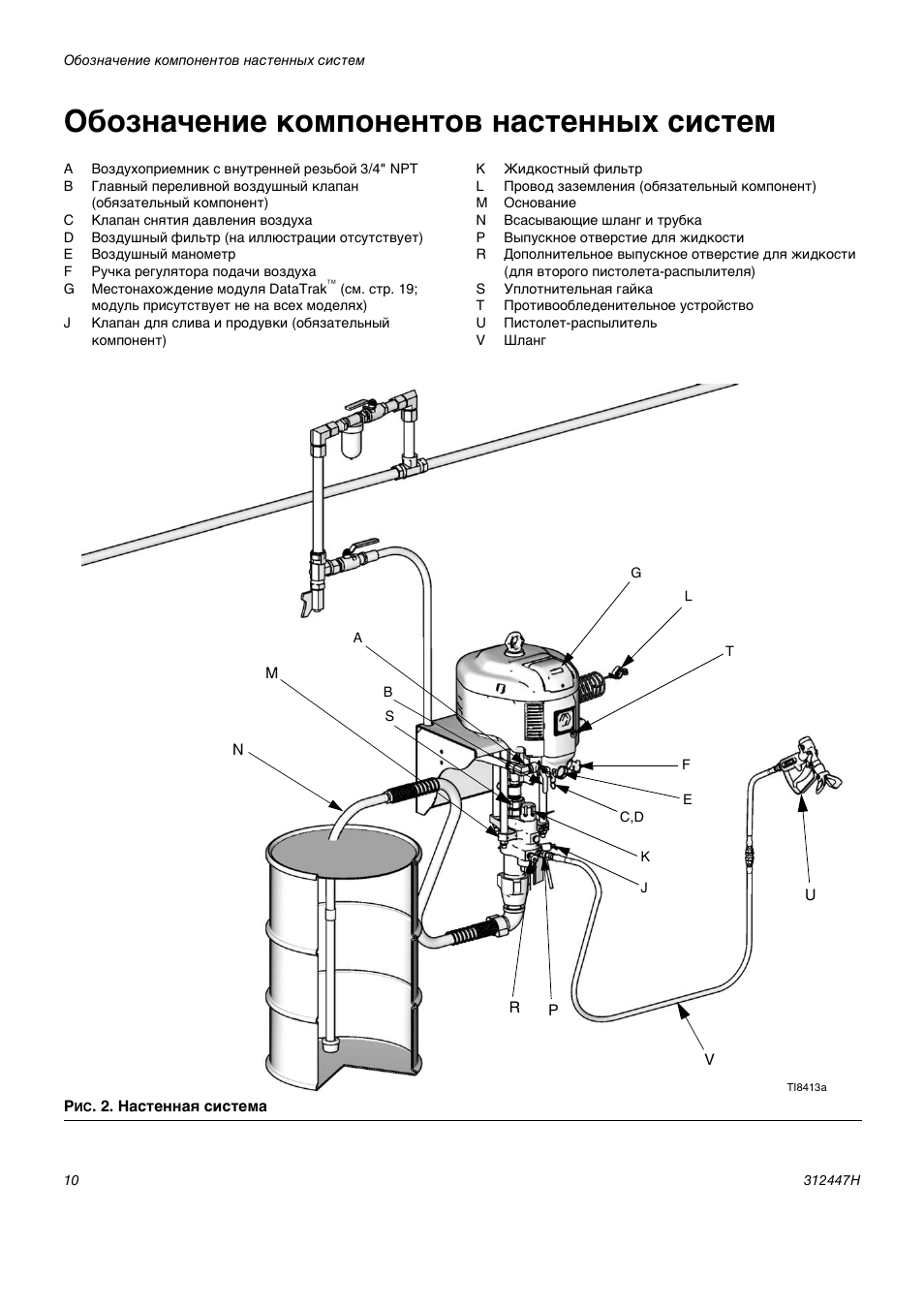

Обозначение компонентов настенных систем

Воздухоприемник с внутренней резьбой 3/4" NPT

Главный переливной воздушный клапан (обязательный компонент)

Клапан снятия давления воздуха

Воздушный фильтр (на иллюстрации отсутствует)

Воздушный манометр

Ручка регулятора подачи воздуха

Местонахождение модуля DataTrak

(см стр 19; модуль присутствует не на всех моделях)

Клапан для слива и продувки (обязательный компонент)

Жидкостный фильтр

Провод заземления (обязательный компонент)

Основание

Всасывающие шланг и трубка

Выпускное отверстие для жидкости

Дополнительное выпускное отверстие для жидкости (для второго пистолета-распылителя)

Уплотнительная гайка

Противообледенительное устройство

Пистолет-распылитель

Шланг

2 Настенная система

TI8413a
