Идентификация компонентов

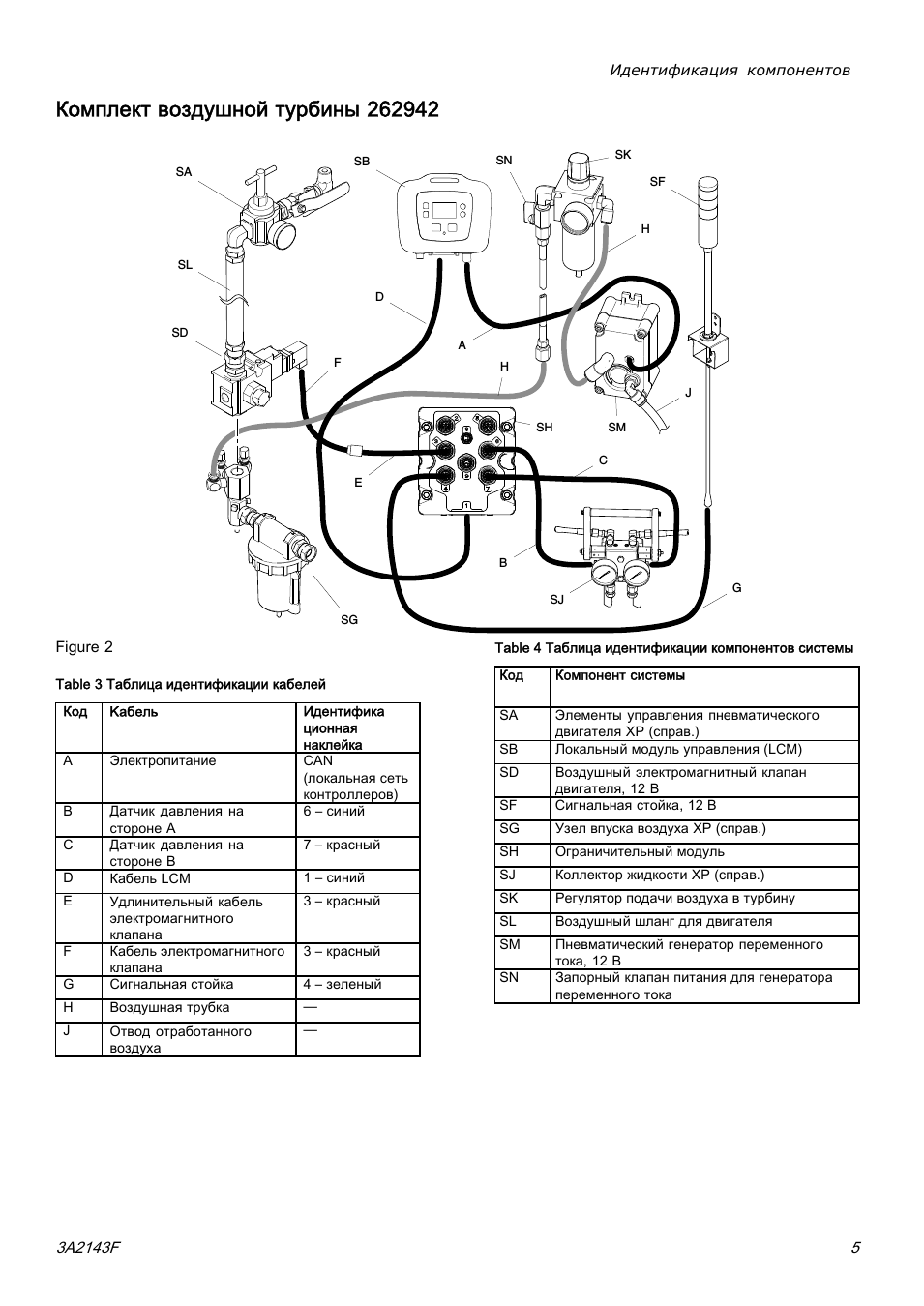

Комплект воздушной турбины 262942

Figure 2

Table 3 Таблица идентификации кабелей

Kабель

Идентифика ционная наклейка

Электропитание

(локальная сеть контроллеров)

Датчик давления на стороне A

6 – синий

Датчик давления на стороне B

7 – красный

Кабель LCM

1 – синий

Удлинительный кабель электромагнитного клапана

3 – красный

Кабель электромагнитного клапана

3 – красный

Сигнальная стойка

4 – зеленый

Воздушная трубка

Отвод отработанного воздуха

Table 4 Таблица идентификации компонентов системы

Компонент системы

Элементы управления пневматического двигателя XP (справ.)

Локальный модуль управления (LCM)

Воздушный электромагнитный клапан двигателя 12 В

Сигнальная стойка 12 В

Узел впуска воздуха XP (справ.)

Ограничительный модуль

Коллектор жидкости XP (справ.)

Регулятор подачи воздуха в турбину

Воздушный шланг для двигателя

Пневматический генератор переменного тока 12 В

Запорный клапан питания для генератора переменного тока

3A2143F
