Краткое описание пистолета

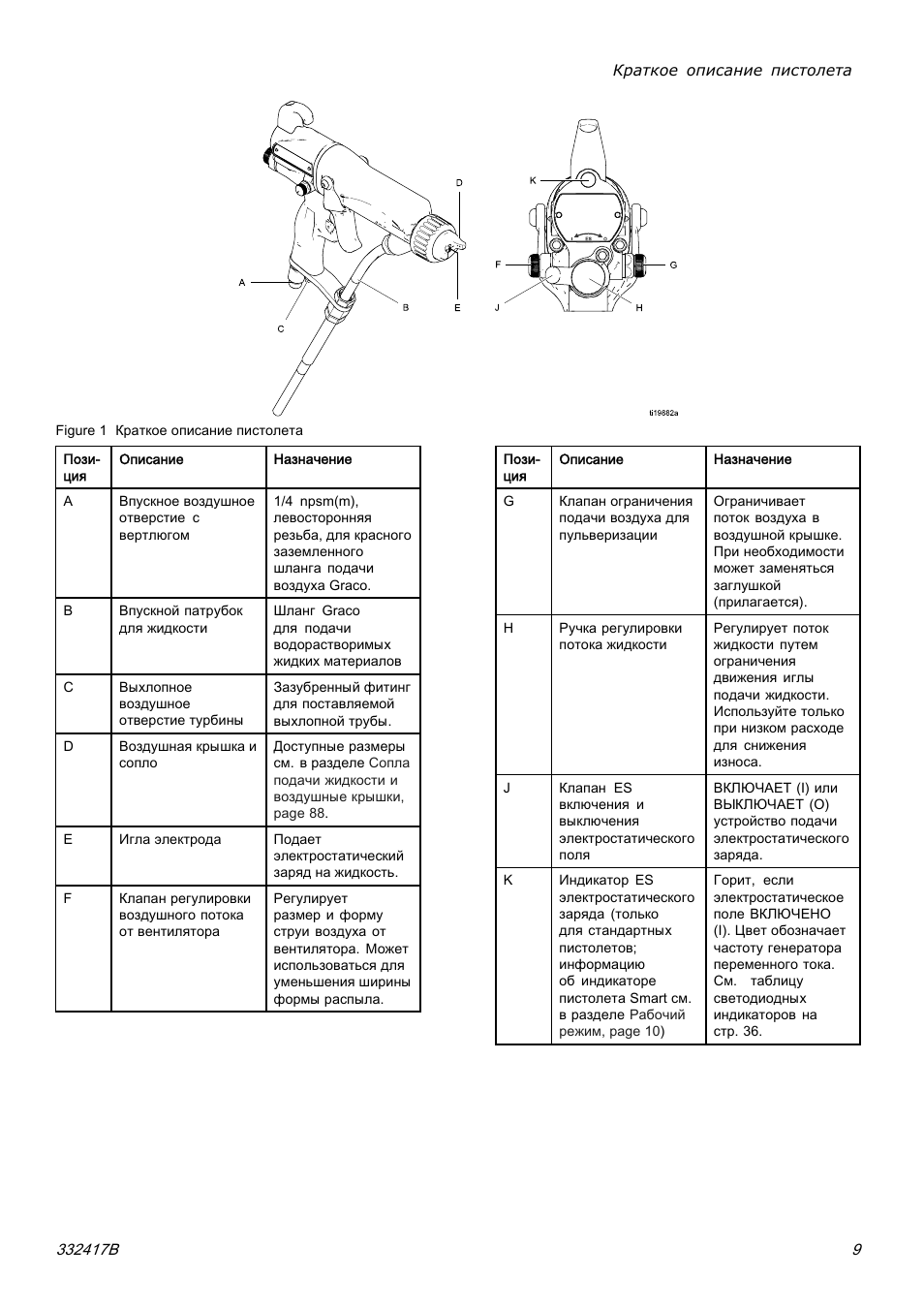

Figure 1 Краткое описание пистолета

Позиция

Описание

Назначение

Впускное воздушное отверстие с вертлюгом

1/4 npsm(m) левосторонняя резьба для красного заземленного шланга подачи воздуха Graco.

Впускной патрубок для жидкости

Шланг Graco для подачи водорастворимых жидких материалов

Выхлопное воздушное отверстие турбины

Зазубренный фитинг для поставляемой выхлопной трубы.

Воздушная крышка и сопло

Доступные размеры см в разделе

Сопла подачи жидкости и воздушные крышки page 88.

Игла электрода

Подает электростатический заряд на жидкость.

Клапан регулировки воздушного потока от вентилятора

Регулирует размер и форму струи воздуха от вентилятора Может использоваться для уменьшения ширины формы распыла.

Позиция

Описание

Назначение

Клапан ограничения подачи воздуха для пульверизации

Ограничивает поток воздуха в воздушной крышке.

При необходимости может заменяться заглушкой (прилагается).

Ручка регулировки потока жидкости

Регулирует поток жидкости путем ограничения движения иглы подачи жидкости.

Используйте только при низком расходе для снижения износа.

Клапан ES

включения и выключения электростатического поля

ВКЛЮЧАЕТ (I) или

ВЫКЛЮЧАЕТ (О)

устройство подачи электростатического заряда.

Индикатор ES

электростатического заряда (только для стандартных пистолетов;

информацию об индикаторе пистолета Smart см.

в разделе

Рабочий режим page 10

Горит если электростатическое поле ВКЛЮЧЕНО

(I) Цвет обозначает частоту генератора переменного тока.

См таблицу светодиодных индикаторов на стр 36.
