Инструкция по эксплуатации Graco WB100

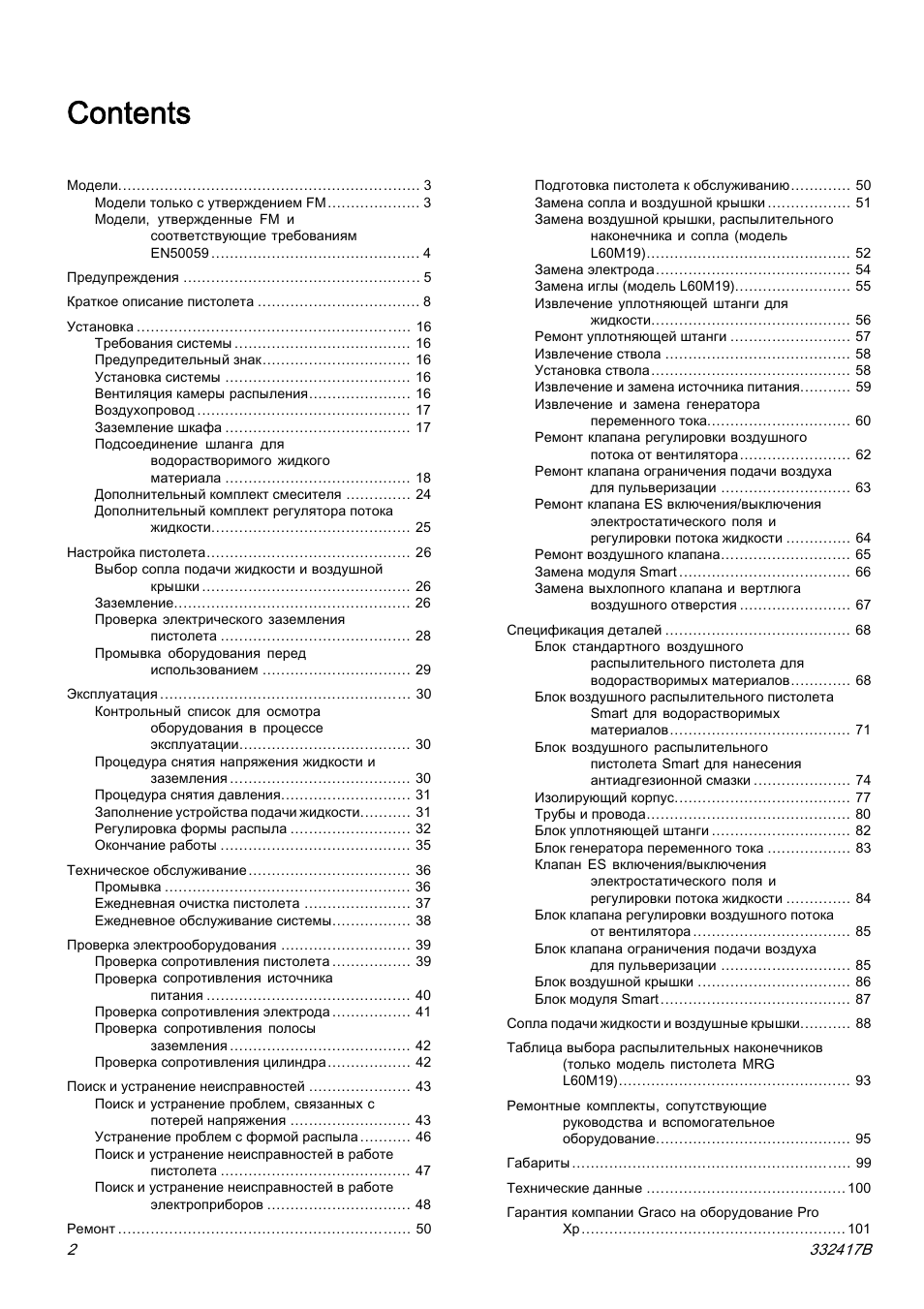

Contents

Модели 3

Модели только с утверждением FM 3

Модели утвержденные FM и соответствующие требованиям

EN50059 4

Предупреждения 5 Краткое описание пистолета 8 Установка 16

Требования системы 16

Предупредительный знак 16

Установка системы 16

Вентиляция камеры распыления 16

Воздухопровод 17

Заземление шкафа 17

Подсоединение шланга для водорастворимого жидкого материала 18

Дополнительный комплект смесителя 24

Дополнительный комплект регулятора потока жидкости 25

Настройка пистолета 26

Выбор сопла подачи жидкости и воздушной крышки 26

Заземление 26

Проверка электрического заземления пистолета 28

Промывка оборудования перед использованием 29

Эксплуатация 30

Контрольный список для осмотра оборудования в процессе эксплуатации 30

Процедура снятия напряжения жидкости и заземления 30

Процедура снятия давления 31

Заполнение устройства подачи жидкости 31

Регулировка формы распыла 32

Окончание работы 35

Техническое обслуживание 36

Промывка 36

Ежедневная очистка пистолета 37

Ежедневное обслуживание системы 38

Проверка электрооборудования 39

Проверка сопротивления пистолета 39

Проверка сопротивления источника питания 40

Проверка сопротивления электрода 41

Проверка сопротивления полосы заземления 42

Проверка сопротивления цилиндра 42

Поиск и устранение неисправностей 43

Поиск и устранение проблем связанных с потерей напряжения 43

Устранение проблем с формой распыла 46

Поиск и устранение неисправностей в работе пистолета 47

Поиск и устранение неисправностей в работе электроприборов 48

Ремонт 50

Подготовка пистолета к обслуживанию 50

Замена сопла и воздушной крышки 51

Замена воздушной крышки распылительного наконечника и сопла (модель

L60M19) 52

Замена электрода 54

Замена иглы (модель L60M19) 55

Извлечение уплотняющей штанги для жидкости 56

Ремонт уплотняющей штанги 57

Извлечение ствола 58

Установка ствола 58

Извлечение и замена источника питания 59

Извлечение и замена генератора переменного тока 60

Ремонт клапана регулировки воздушного потока от вентилятора 62

Ремонт клапана ограничения подачи воздуха для пульверизации 63

Ремонт клапана ES включения/выключения электростатического поля и регулировки потока жидкости 64

Ремонт воздушного клапана 65

Замена модуля Smart 66

Замена выхлопного клапана и вертлюга воздушного отверстия 67

Спецификация деталей 68

Блок стандартного воздушного распылительного пистолета для водорастворимых материалов 68

Блок воздушного распылительного пистолета

Smart для водорастворимых материалов 71

Блок воздушного распылительного пистолета Smart для нанесения антиадгезионной смазки 74

Изолирующий корпус 77

Трубы и провода 80

Блок уплотняющей штанги 82

Блок генератора переменного тока 83

Клапан ES включения/выключения электростатического поля и регулировки потока жидкости 84

Блок клапана регулировки воздушного потока от вентилятора 85

Блок клапана ограничения подачи воздуха для пульверизации 85

Блок воздушной крышки 86

Блок модуля Smart 87

Сопла подачи жидкости и воздушные крышки 88 Таблица выбора распылительных наконечников (только модель пистолета MRG

L60M19) 93

Ремонтные комплекты сопутствующие руководства и вспомогательное оборудование 95

Габариты 99 Технические данные 100 Гарантия компании Graco на оборудование Pro

Xp 101

332417B
