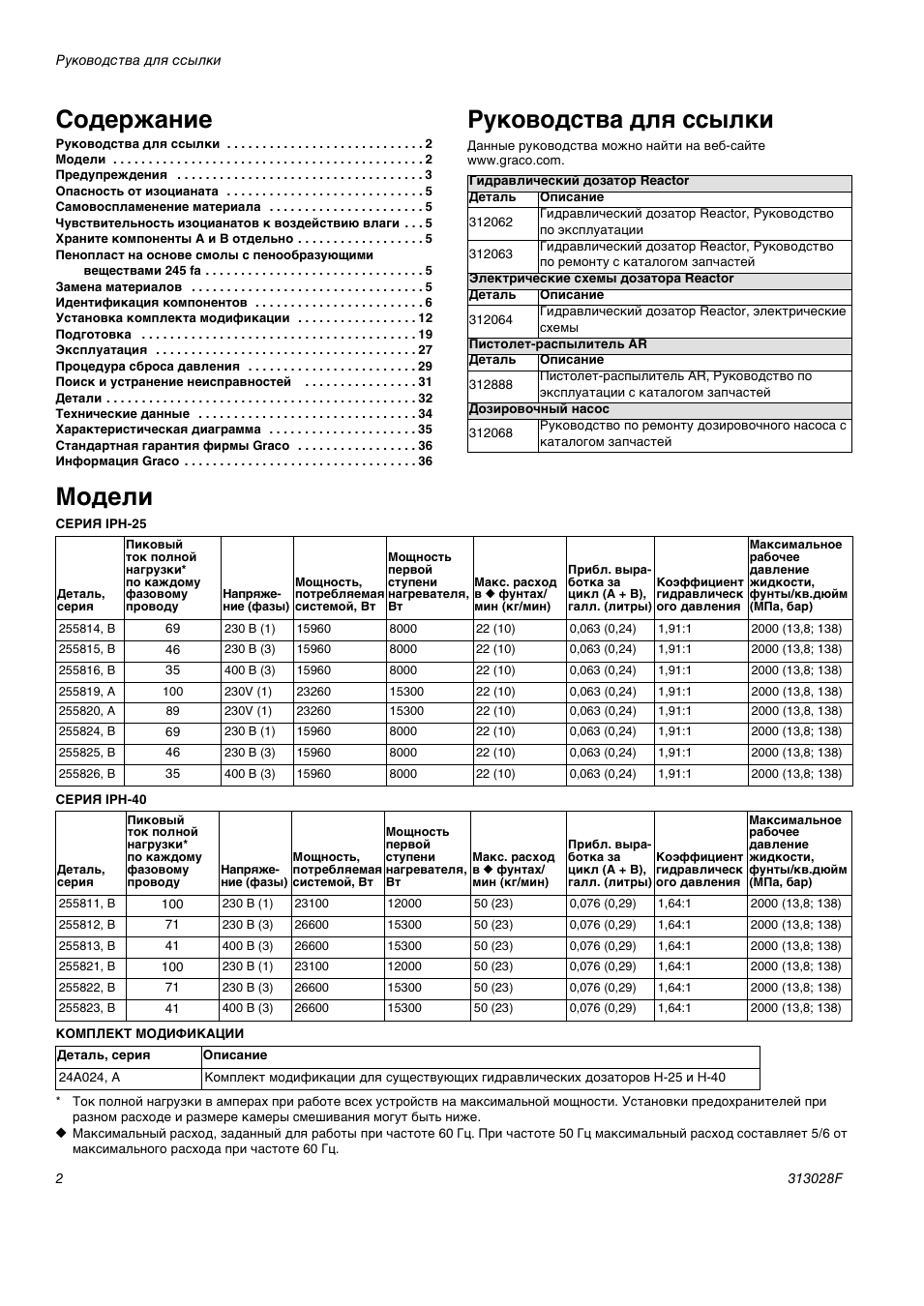

Инструкция по эксплуатации Graco Shot Controller — страница 2

Руководства для ссылки 2

313028F

Содержание

Руководства для ссылки 2 Модели 2 Предупреждения 3 Опасность от изоцианата 5 Самовоспламенение материала 5 Чувствительность изоцианатов к воздействию влаги 5 Храните компоненты A и В отдельно 5 Пенопласт на основе смолы с пенообразующими веществами 245 fa 5

Замена материалов 5 Идентификация компонентов 6 Установка комплекта модификации 12 Подготовка 19 Эксплуатация 27 Процедура сброса давления 29 Поиск и устранение неисправностей 31 Детали 32 Технические данные 34 Характеристическая диаграмма 35 Стандартная гарантия фирмы Graco 36 Информация Graco 36

Руководства для ссылки

Данные руководства можно найти на веб-сайте

Модели

СЕРИЯ IPH-25

СЕРИЯ IPH-40

КОМПЛЕКТ МОДИФИКАЦИИ

* Ток полной нагрузки в амперах при работе всех устройств на максимальной мощности Установки предохранителей при разном расходе и размере камеры смешивания могут быть ниже.

Максимальный расход заданный для работы при частоте 60 Гц При частоте 50 Гц максимальный расход составляет 5/6 от максимального расхода при частоте 60 Гц.

Гидравлический дозатор Reactor Деталь

Описание

312062

Гидравлический дозатор Reactor Руководство по эксплуатации

312063

Гидравлический дозатор Reactor Руководство по ремонту с каталогом запчастей

Электрические схемы дозатора Reactor Деталь

Описание

312064

Гидравлический дозатор Reactor электрические схемы

Пистолет-распылитель AR Деталь

Описание

312888

Пистолет-распылитель AR Руководство по эксплуатации с каталогом запчастей

Дозировочный насос

312068

Руководство по ремонту дозировочного насоса с каталогом запчастей

Деталь серия

Пиковый ток полной нагрузки*
по каждому фазовому проводу

Напряжение (фазы)

Мощность потребляемая системой Вт

Мощность первой ступени нагревателя Вт

Макс расход в

◆ фунтах/

мин (кг/мин)

Прибл выработка за цикл (A + B) галл (литры)

Коэффициент гидравлическ ого давления

Максимальное рабочее давление жидкости фунты/кв.дюйм (МПа бар)

255814 B

230 Â (1)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

255815 B

230 Â (3)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

255816 B

400 Â (3)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

255819 A

230V (1)

23260

15300

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8 138)

255820 A

230V (1)

23260

15300

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8 138)

255824 B

230 Â (1)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

255825 B

230 Â (3)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

255826 B

400 В (3)

15960

8000

22 (10)

0,063 (0,24)

1,91:1

2000 (13,8; 138)

Деталь серия

Пиковый ток полной нагрузки*
по каждому фазовому проводу

Напряжение (фазы)

Мощность потребляемая системой Вт

Мощность первой ступени нагревателя Вт

Макс расход в

◆ фунтах/

мин (кг/мин)

Прибл выработка за цикл (A + B) галл (литры)

Коэффициент гидравлическ ого давления

Максимальное рабочее давление жидкости фунты/кв.дюйм (МПа бар)

255811 B

230 Â (1)

23100

12000

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

255812 B

230 Â (3)

26600

15300

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

255813 B

400 Â (3)

26600

15300

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

255821 B

230 Â (1)

23100

12000

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

255822 B

230 Â (3)

26600

15300

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

255823 B

400 В (3)

26600

15300

50 (23)

0,076 (0,29)

1,64:1

2000 (13,8; 138)

Деталь серия

Описание

24A024 A

Комплект модификации для существующих гидравлических дозаторов H-25 è H-40
