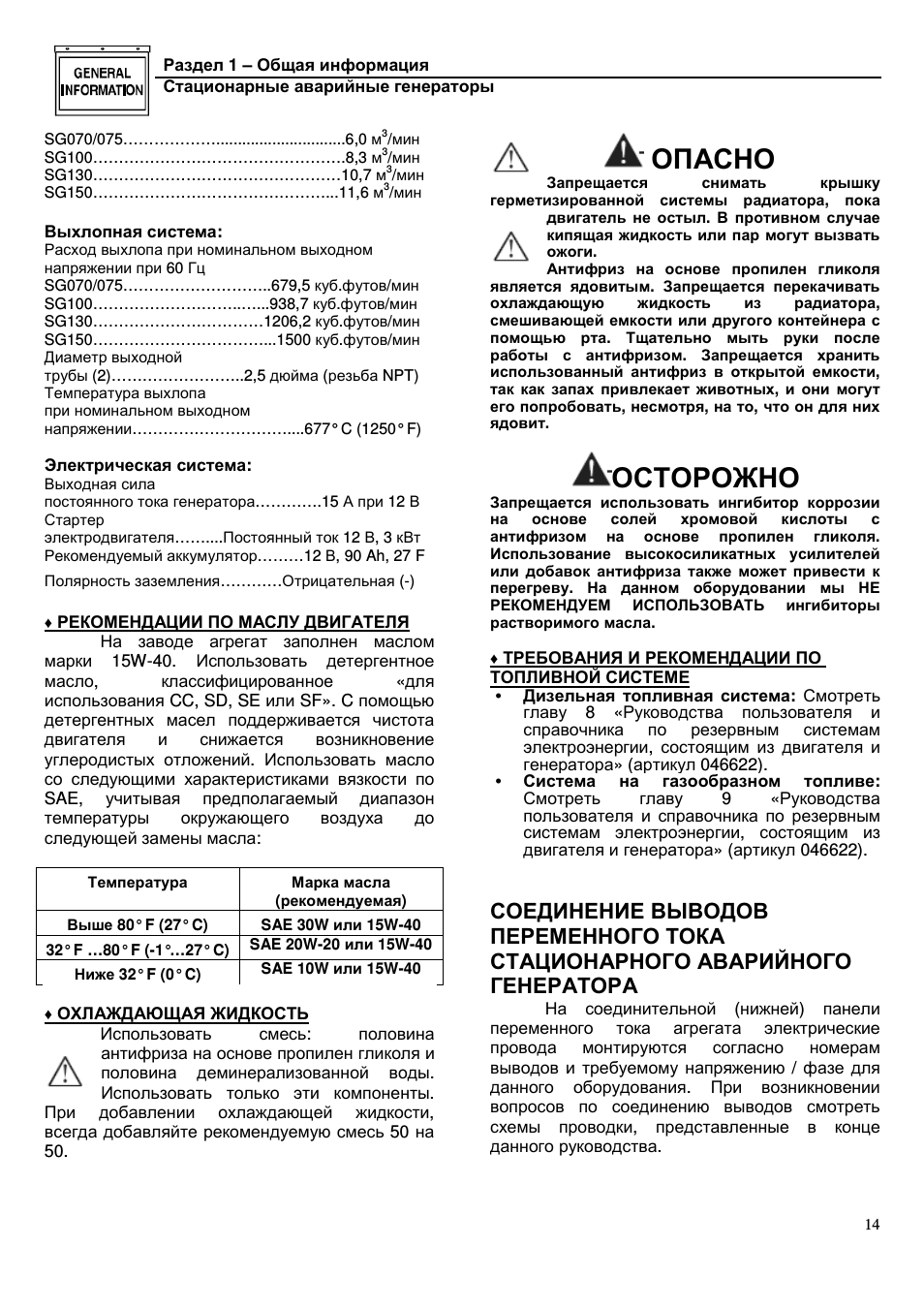

Инструкция по эксплуатации Generac SG070 — страница 7

Раздел 1 – Общая информация

Стационарные аварийные генераторы

SG070/075……………… 6,0 м

/мин

SG100………………………………………….8,3 м

/мин

SG130…………………………………………10,7 м

/мин

SG150……………………………………… 11,6 м

/мин

Выхлопная система:

Расход выхлопа при номинальном выходном напряжении при 60 Гц

SG070/075……………………… 679,5 куб.футов/мин SG100……………………… … 938,7 куб.футов/мин SG130……………………………1206,2 куб.футов/мин SG150…………………………… 1500 куб.футов/мин

Диаметр выходной трубы

(2)…………………… 2,5 дюйма (резьба NPT)

Температура выхлопа при номинальном выходном напряжении

………………………… 677° C (1250° F)

Электрическая система:

Выходная сила постоянного тока генератора………….15 А при 12 В

Стартер электродвигателя

…… Постоянный ток 12 В 3 кВт

Рекомендуемый аккумулятор………12 В 90 Ah 27 F

Полярность заземления…………Отрицательная (-)

РЕКОМЕНДАЦИИ ПО МАСЛУ ДВИГАТЕЛЯ

На заводе агрегат заполнен маслом марки

15W-40 Использовать детергентное масло классифицированное

«для использования

CC SD SE или SF» C помощью детергентных масел поддерживается чистота двигателя и

снижается возникновение углеродистых отложений Использовать масло со следующими характеристиками вязкости по

SAE учитывая предполагаемый диапазон температуры окружающего воздуха до следующей замены масла:

Температура

Марка масла (рекомендуемая)

Выше 80° F (27° C)

SAE 30W или 15W-40 32° F …80° F (-1°…27° C)

SAE 20W-20 или 15W-40

Ниже 32° F (0° C)

SAE 10W или 15W-40

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Использовать смесь

: половина антифриза на основе пропилен гликоля и половина деминерализованной воды

Использовать только эти компоненты

При добавлении охлаждающей жидкости всегда добавляйте рекомендуемую смесь 50 на 50

ОПАСНО

Запрещается снимать крышку герметизированной системы радиатора пока двигатель не остыл В противном случае кипящая жидкость или пар могут вызвать ожоги Антифриз на основе пропилен гликоля является ядовитым Запрещается перекачивать охлаждающую жидкость из радиатора смешивающей емкости или другого контейнера с помощью рта Тщательно мыть руки после работы с антифризом Запрещается хранить использованный антифриз в открытой емкости так как запах привлекает животных и они могут его попробовать несмотря на то что он для них ядовит.

ОСТОРОЖНО

Запрещается использовать ингибитор коррозии на основе солей хромовой кислоты с антифризом на основе пропилен гликоля

Использование высокосиликатных усилителей или добавок антифриза также может привести к перегреву На данном оборудовании мы НЕ РЕКОМЕНДУЕМ

ИСПОЛЬЗОВАТЬ ингибиторы растворимого масла

ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО

ТОПЛИВНОЙ СИСТЕМЕ

Дизельная топливная система: Смотреть главу

8 «Руководства пользователя и справочника по резервным системам электроэнергии состоящим из двигателя и генератора

» (артикул 046622)

Система на газообразном топливе:

Смотреть главу

«Руководства пользователя и справочника по резервным системам электроэнергии состоящим из двигателя и генератора» (артикул 046622)

СОЕДИНЕНИЕ ВЫВОДОВ ПЕРЕМЕННОГО ТОКА СТАЦИОНАРНОГО АВАРИЙНОГО ГЕНЕРАТОРА

На соединительной (нижней) панели переменного тока агрегата электрические провода монтируются согласно номерам выводов и требуемому напряжению фазе для данного оборудования При возникновении вопросов по соединению выводов смотреть схемы проводки представленные в конце данного руководства
