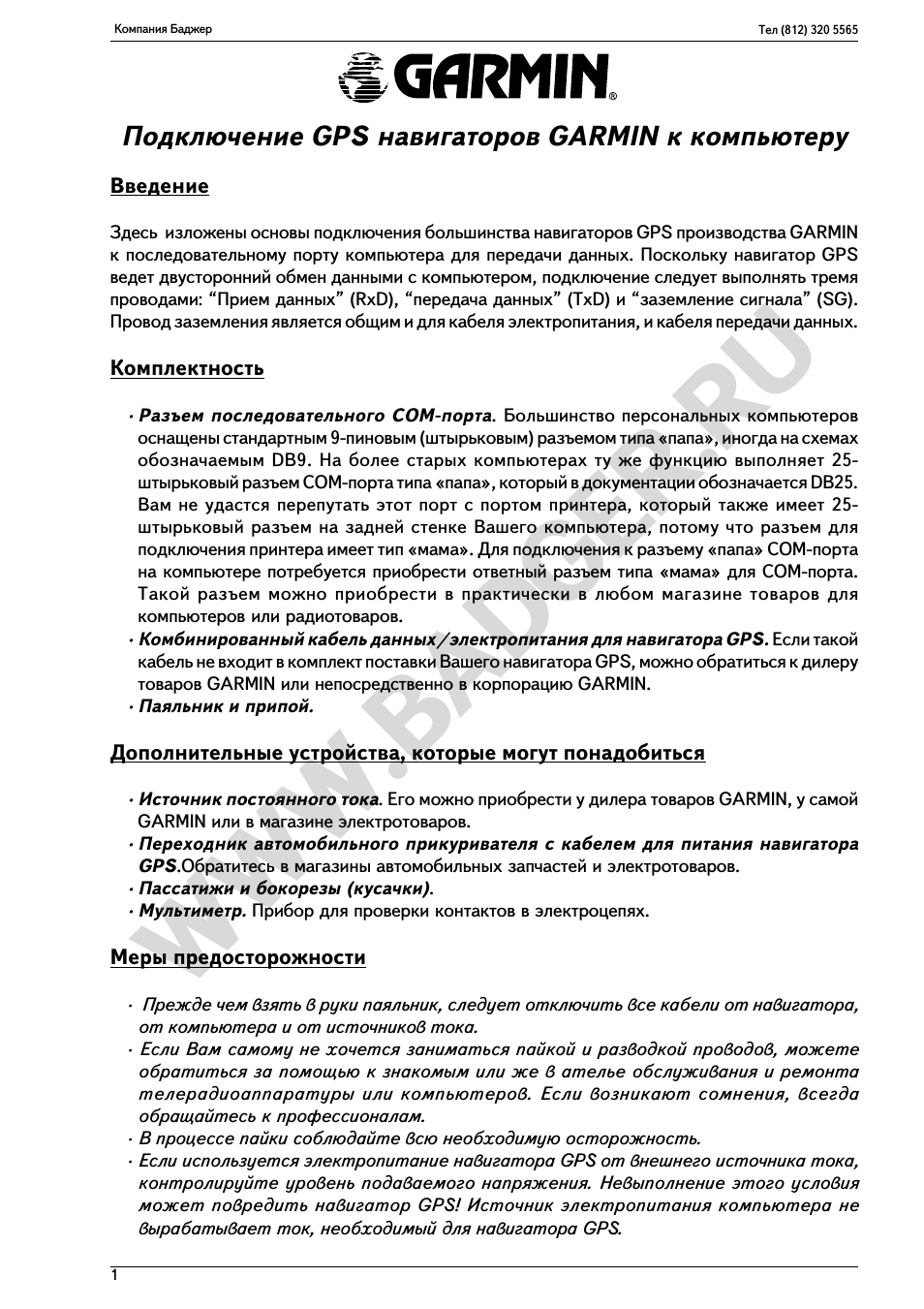

Подключение GPS навигаторов GARMIN к компьютеру

Введение

Здесь изложены основы подключения большинства навигаторов GPS производства GARMIN к последовательному порту компьютера для передачи данных Поскольку навигатор GPS ведет двусторонний обмен данными с компьютером подключение следует выполнять тремя проводами: “Прием данных” (RxD) “передача данных” (TxD) и “заземление сигнала” (SG). Провод заземления является общим и для кабеля электропитания и кабеля передачи данных.

Комплектность

· Разъем последовательного СОМ порта Большинство персональных компьютеров оснащены стандартным 9 пиновым (штырьковым) разъемом типа «папа» иногда на схемах обозначаемым DB9 На более старых компьютерах ту же функцию выполняет 25 штырьковый разъем СОМ порта типа «папа» который в документации обозначается DB25. Вам не удастся перепутать этот порт с портом принтера который также имеет 25 штырьковый разъем на задней стенке Вашего компьютера потому что разъем для подключения принтера имеет тип «мама» Для подключения к разъему «папа» СОМ порта на компьютере потребуется приобрести ответный разъем типа «мама» для СОМ порта Такой разъем можно приобрести в практически в любом магазине товаров для компьютеров или радиотоваров.

· Комбинированный кабель данных/электропитания для навигатора GPS Если такой кабель не входит в комплект поставки Вашего навигатора GPS можно обратиться к дилеру товаров GARMIN или непосредственно в корпорацию GARMIN.

· Паяльник и припой.

Дополнительные устройства которые могут понадобиться

· Источник постоянного тока Его можно приобрести у дилера товаров GARMIN у самой

GARMIN или в магазине электротоваров.

· Переходник автомобильного прикуривателя с кабелем для питания навигатора

GPS.Обратитесь в магазины автомобильных запчастей и электротоваров.

· Пассатижи и бокорезы (кусачки). · Мультиметр Прибор для проверки контактов в электроцепях.

Меры предосторожности

· Прежде чем взять в руки паяльник следует отключить все кабели от навигатора от компьютера и от источников тока.

· Если Вам самому не хочется заниматься пайкой и разводкой проводов можете обратиться за помощью к знакомым или же в ателье обслуживания и ремонта телерадиоаппаратуры или компьютеров Если возникают сомнения всегда обращайтесь к профессионалам.

· В процессе пайки соблюдайте всю необходимую осторожность. · Если используется электропитание навигатора GPS от внешнего источника тока контролируйте уровень подаваемого напряжения Невыполнение этого условия может повредить навигатор GPS! Источник электропитания компьютера не вырабатывает ток необходимый для навигатора GPS.
