Микрометр

19909

ИНСТРУКЦИЯ

ПО ЭКСПЛУАТАЦИИ

Микрометр FIT с ценой деления 0,01 мм предназначен для измерения наружных размеров

изделий. Применяется в машиностроении, приборостроении и других отраслях промышленности.

Условия эксплуатации:

Температура: 20 ± 5С°.

Относительная влажность воздуха: 58 ± 20 %.

Атмосферное давление: 101,3 ± 3 кПА.

Технические характеристики:

Пределы измерений: 0-25 мм.

Погрешность измерения: ± 0,002 мм.

Цена деления: 0,01 мм.

Наибольшее измерительное усилие при прямом ходе: 5-10 H.

Колебание измерительного усилия: не более 2 H.

Комплектность поставки:

1. Микрометр;

2. Футляр;

3. Ключ;

4. Инструкция по эксплуатации.

Подготовка микрометра к работе:

Ознакомьтесь с инструкцией по эксплуатации перед началом работы. Проверьте комплектность поставки. Удалите с

измерительных поверхностей микрометра смазку и прочие загрязнения и вытрите микрометр мягкой сухой тканью.

Порядок работы и обслуживание:

Ослабьте стопорный рычаг микрометра.

Проверьте установку микрометра относительно нулевой точки.

Внимание: не прилагайте чрезмерного усилия при измерении.

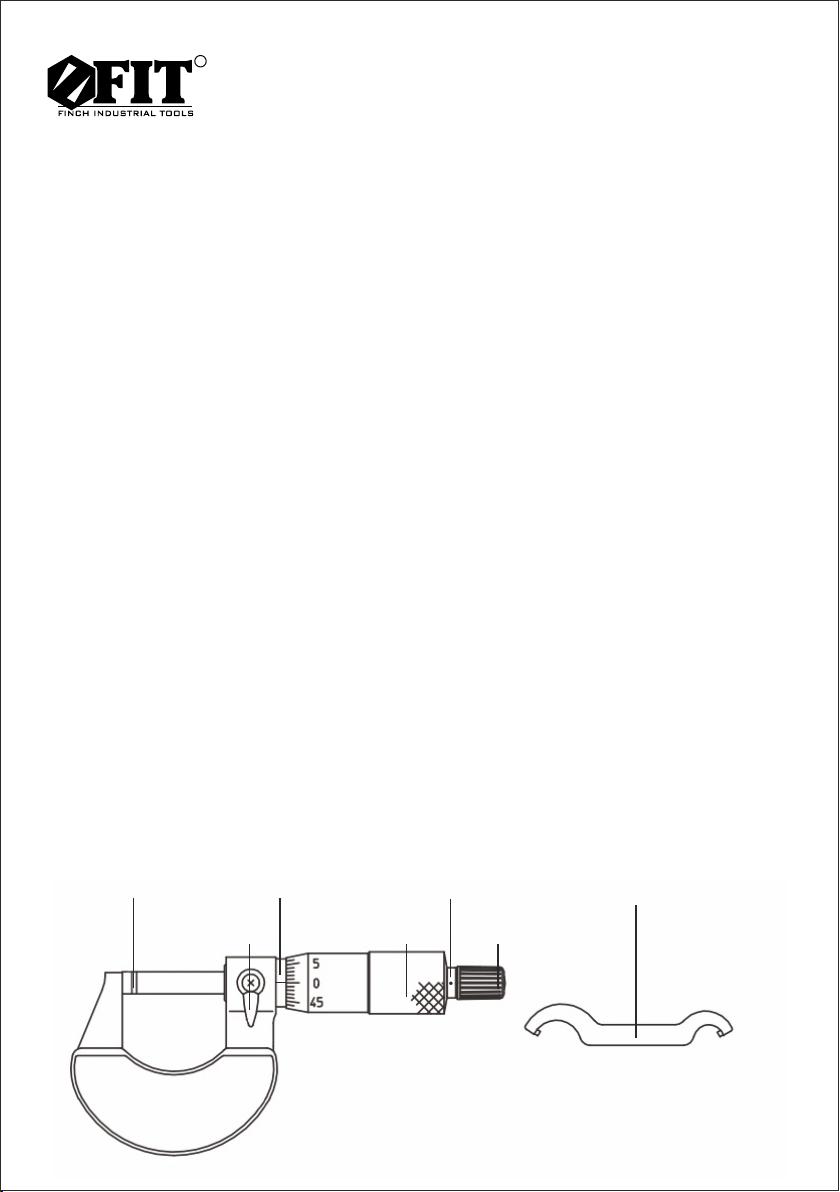

Для доводки измерительной головки используйте ручку с трещеткой (см. рис. 1). Полная доводка будет выполнена

после 3-4 прощелкиваний трещеточного механизма.

При несовпадении крайнего положения микрометра и нулевой точки:

1. Зафиксируйте измерительную головку микрометра стопорным рычагом.

2. С помощью ключа, вставленного углубление на стержне проверните ручку до совпадения крайнего положения

микрометра и нулевой точки.

Техническое обслуживание:

Производите периодическую чистку микрометра.

По окончании работы протрите и смажьте противокоррозионной смазкой измерительные поверхности микрометра.

Правила хранения:

Хранить микрометр необходимо в футляре в сухом оттапливаемом помещении при температуре воздуха от 5 до 40С°

и относительной влажности не более 80%.

Измерительная

головка

микрометра

Стопорный

рычаг

Нулевая точка

Ручка

с трещеткой

Ключ

Углубление

на стержне
