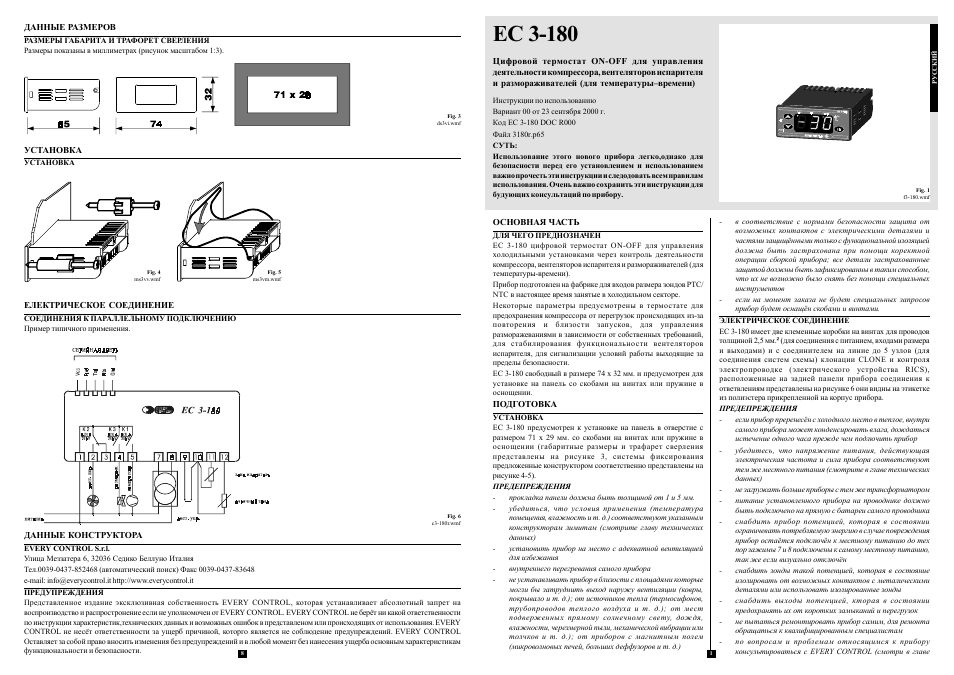

Инструкция по эксплуатации EVCO EC3180

EC 3-180

Цифровой термостат ON-OFF для управления деятельности компрессора вентеляторов испарителя и размораживателей (для температуры–времени)

Инструкции по использованию Вариант 00 от 23 сентября 2000 г Код ЕС 3-180 DOC R000 Файл 3180r.p65 СУТЬ:
Использование этого нового прибора легко,однако для безопасности перед его установлением и использованием важно прочесть эти инструкции и следодовать всем правилам использования Очень важно сохранить эти инструкции для будующих консультаций по прибору.

УССКИЙ

ОСНОВНАЯ ЧАСТЬ

ДЛЯ ЧЕГО ПРЕДНОЗНАЧЕН
ЕС 3-180 цифровой термостат ON-OFF для управления холодильными установками через контроль деятельности компрессора вентеляторов испарителя и размораживателей (для температуры-времени).
Прибор подготовлен на фабрике для входов размера зондов PTC/
NTC в настоящее время занятые в холодильном секторе Некоторые параметры предусмотрены в термостате для предохранения компрессора от перегрузок происходящих из-за повторения и близости запусков для управления разморажеваниями в зависимости от собственных требований для стабилирования функциональности вентеляторов испарителя для сигнализации условий работы выходящие за пределы безопасности EC 3-180 свободный в размере 74 х 32 мм и предусмотрен для установке на панель со скобами на винтах или пружине в оснощении.

ПОДГОТОВКА

УСТАНОВКА
EC 3-180 предусмотрен к установке на панель в отверстие с размером 71 х 29 мм со скобами на винтах или пружине в оснощении (габаритные размеры и трафарет сверления представлены на рисунке 3 системы фиксирования предложенные конструктором соответственно представлены на рисунке 4-5).
ПРЕДЕПРЕЖДЕНИЯ

прокладка панели должна быть толщиной от 1 и 5 мм.

убедиться что условия применения (температура помещения влажность и т д.) соответствуют указанным конструкторам лимитам (смотрите главу технических данных)

установить прибор на место с адекватной вентиляцией для избежания

внутреннего перегревания самого прибора

не устанавливать прибор в близости с площадями которые могли бы затруднить выход наружу вентиляции (ковры покрывало и т д.); от источников тепла (термосифонов трубопроводов теплого воздуха и т д.); от мест подверженных прямому солнечному свету дождя влажности черезмерной пыли механической вибрации или толчков и т д.); от приборов с магнитным полем (микроволновых печей больших деффузоров и т д.)

Fig 1

f3-180.wmf

в соответствие с нормами безопасности защита от возможных контактов с электрическими деталями и частями защищёнными только с функциональной изоляцией должна быть застрахована при помощи коректной операции сборкой прибора; все детали застрахованные защитой должны быть зафиксированны в таким способом что их не возможно было снять без помощи специальных инструментов

если на момент заказа не будет специальных запросов прибор будет оснащён скобами и винтами.

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
EC 3-180 имеет две клеменные коробки на винтах для проводов толщиной 2,5 мм.² (для соединения с питанием входами размера и выходами) и с соединителем на линие до 5 узлов (для соединения систем схемы) клонации CLONE и контроля электропроводке (электрического устройства RICS) расположенные на задней панели прибора соединения к ответвлениям представлены на рисунке 6 они видны на этикетке из полиэстера прикрепленной на корпус прибора ПРЕДЕПРЕЖДЕНИЯ

если прибор преренесён с холодного место в теплое внутри самого прибора может конденсировать влага дождаться истечение одного часа прежде чем подлючить прибор

убедитесь что напряжение питания действующая электрическая частота и сила прибора соответствуют тем же местного питания (смотрите в главе технических данных)

не загружать больше приборы с тем же трансформатором

питание установленного прибора на проводнике должно быть подключено на прямую с батареи самого проводника

снабдить прибор потенцией которая в состоянии ограничевать потребляемую энергию в случае повреждения прибор остаётся подключён к местному питанию до тех пор зажимы 7 и 8 подключены к самому местному питанию так же если визуально отключён

снабдить зонды такой потенцией которая в состояние изолировать от возможных контактов с металическими деталями или использовать изолированные зонды

снабдить выходы потенцией кторая в состоянии предохранять их от коротких замыканий и перегрузок

не пытаться ремонтировать прибор самим для ремонта обращаться к квалифицированным специалистам

по вопросам и проблемам относящимся к прибору консультироваться с EVERY CONTROL (смотри в главе

ДАННЫЕ РАЗМЕРОВ

РАЗМЕРЫ ГАБАРИТА И ТРАФОРЕТ СВЕРЛЕНИЯ
Размеры показаны в миллиметрах (рисунок масштабом 1:3).

Fig 3

ds3vi.wmf

УСТАНОВКА

УСТАНОВКА

Fig 4

ms3vv.wmf

Fig 5

ms3vm.wmf

ЕЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

СОЕДИНЕНИЯ К ПАРАЛЛЕЛЬНОМУ ПОДКЛЮЧЕНИЮ
Пример типичного применения.

ДАННЫЕ КОНСТРУКТОРА

EVERY CONTROL S.r.l Улица Меззатера 6 32036 Седико Беллуно Италия Тел.0039-0437-852468 (автоматический поиск) Факс 0039-0437-83648 e-mail: http: ПРЕДУПРЕЖДЕНИЯ
Представленное издание эксклюзивная собственность EVERY CONTROL которая устанавливает абсолютный запрет на воспроизводство и распростронение если не уполномочен от EVERY CONTROL EVERY CONTROL не берёт ни какой ответственности по инструкции характеристик,технических данных и возможных ошибок в представленом или происходящих от использования EVERY
CONTROL не несёт ответственности за ущерб причиной которго является не соблюдение предупреждений EVERY CONTROL
Оставляет за собой право вносить изменения без предупреждений и в любой момент без нанесения ущерба основным характеристикам функциональности и безопасности.

Fig 6

c3-180r.wmf
