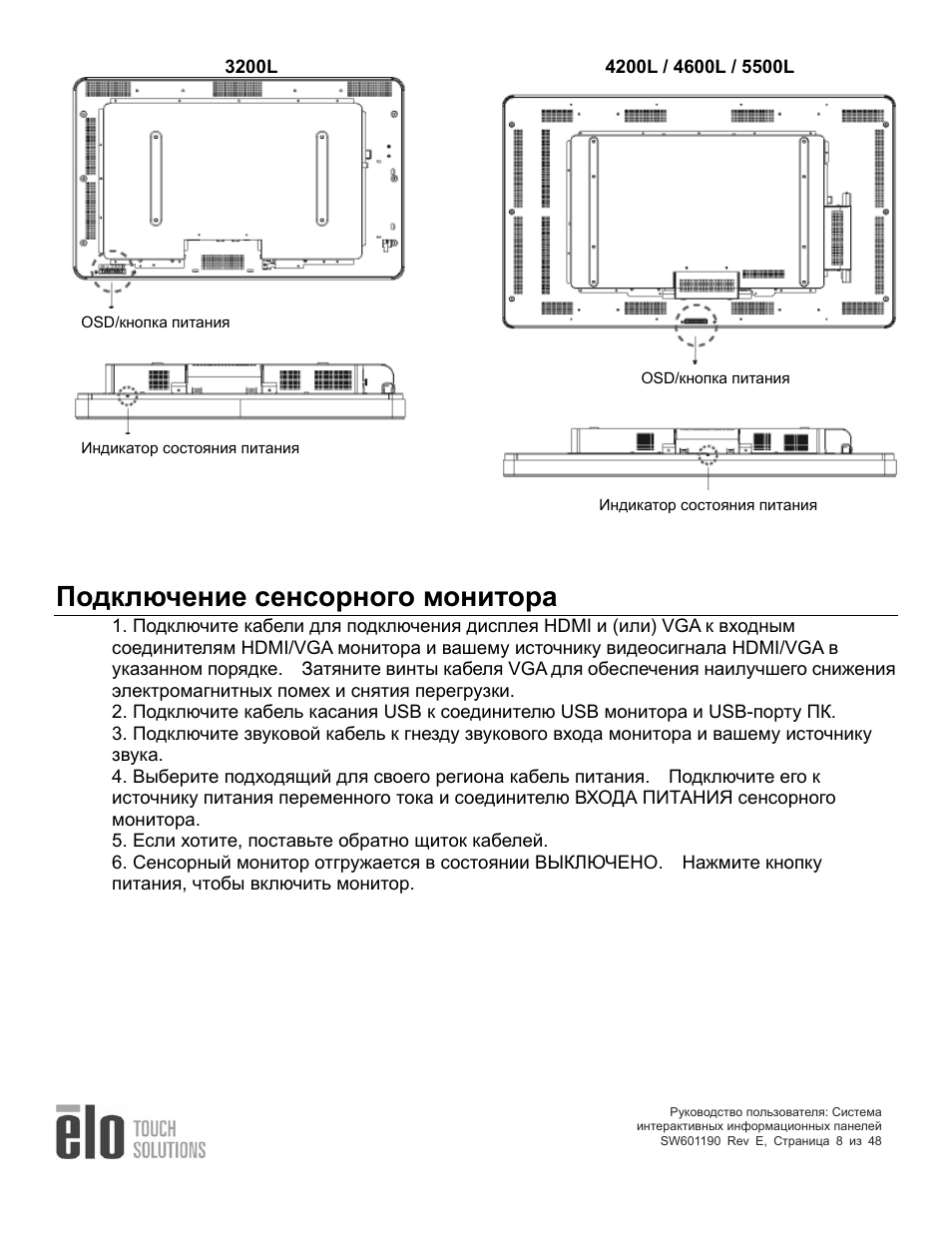

Руководство пользователя: Система интерактивных информационных панелей

SW601190 Rev E Страница 8 из 48

3200L 4200L 4600L 5500L

Подключение сенсорного монитора 1 Подключите кабели для подключения дисплея HDMI и (или) VGA к входным соединителям HDMI/VGA монитора и вашему источнику видеосигнала HDMI/VGA в указанном порядке Затяните винты кабеля VGA для обеспечения наилучшего снижения электромагнитных помех и снятия перегрузки.
2 Подключите кабель касания USB к соединителю USB монитора и USB-порту ПК.
3 Подключите звуковой кабель к гнезду звукового входа монитора и вашему источнику звука.
4 Выберите подходящий для своего региона кабель питания Подключите его к источнику питания переменного тока и соединителю ВХОДА ПИТАНИЯ сенсорного монитора.
5 Если хотите поставьте обратно щиток кабелей.
6 Сенсорный монитор отгружается в состоянии ВЫКЛЮЧЕНО Нажмите кнопку питания чтобы включить монитор

OSD/кнопка питания

OSD/кнопка питания

Индикатор состояния питания

Индикатор состояния питания
