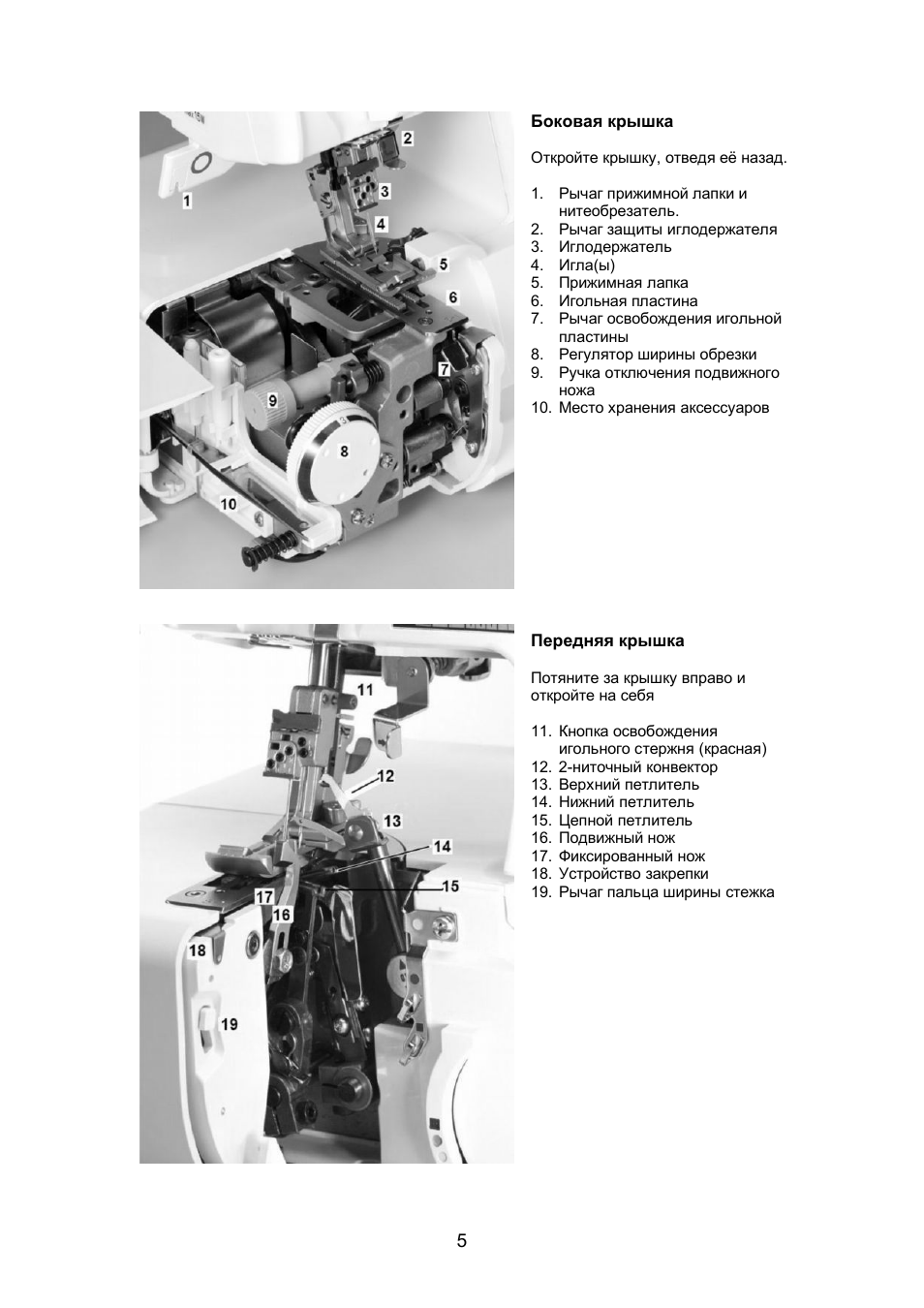

Боковая крышка

Откройте крышку отведя её назад.

1 Рычаг прижимной лапки и нитеобрезатель.

2 Рычаг защиты иглодержателя 3 Иглодержатель 4 Игла(ы)
5 Прижимная лапка 6 Игольная пластина 7 Рычаг освобождения игольной пластины

8 Регулятор ширины обрезки 9 Ручка отключения подвижного ножа

10 Место хранения аксессуаров

Передняя крышка

Потяните за крышку вправо и откройте на себя

11 Кнопка освобождения игольного стержня (красная)

12 2-ниточный конвектор 13 Верхний петлитель 14 Нижний петлитель 15 Цепной петлитель 16 Подвижный нож 17 Фиксированный нож 18 Устройство закрепки 19 Рычаг пальца ширины стежка
