ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
Внимание! Подключение к электри-
ческой сети должны производить
только специалисты сервисных цен-
тров.
Вследствие неправильного подклю-
чения плита может повредиться - в та-
ком случае Вы не имеете право на га-
рантийное обслуживание.
Плита имеет подводя-
щий шнур питания номи-
нальным поперечным се-
чением жил 2,50 мм и
2
комплектуется присоеди-
нительной розеткой (по
особому договору).
Применяемые вилка и розетка должны вы-
держивать ток 32 А при рабочем напряжении
220 В.

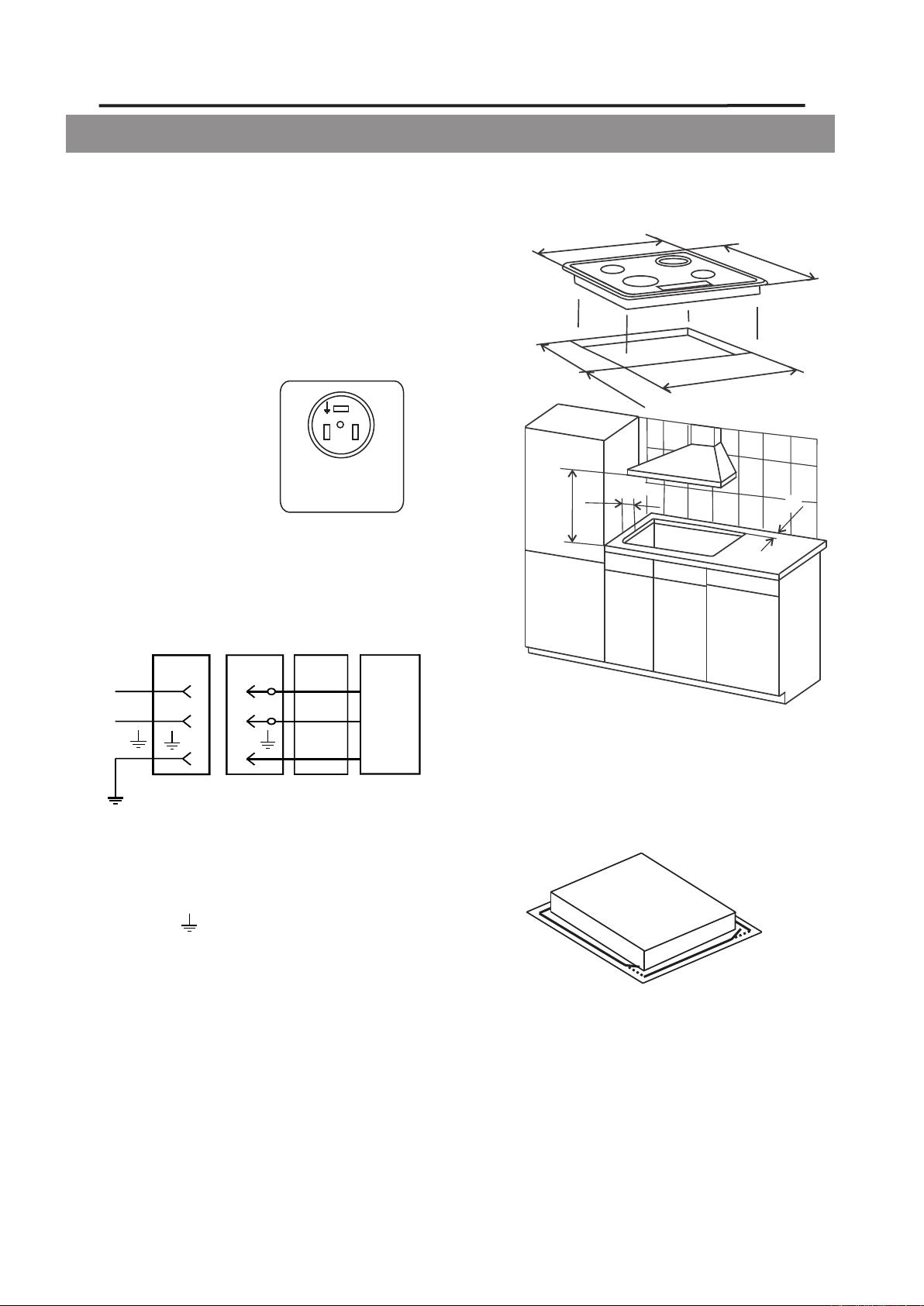

Схема подключения плиты к однофазной
электрической сети переменного тока
напряжением 220 В частотой 50 Гц приведе-
на на рисунке.
Подключение должно быть выполнено
с соблюдением полярности:
- контакт 1 - к фазному проводу (синий);
- контакт 2 - к нулевому проводу (коричне-
вый);
- контакт “ ” - к проводу заземления
(желто-зеленый).
УСТАНОВКА ПЛИТЫ
Плиту следует устанавливать в рабочий
стол, материал которого должен быть
термостойким.
Плита должна быть установлена в соот-
ветствии с указаниями данного “Руководства
по эксплуатации”.
Для установки плиты в рабочем столе
должен быть прямоугольный вырез в соот-
ветствии с рисунком.
При установке плиты необходимо
выдержать расстояния не менее
значений, приведенных на рисунке.
Установка уплотнения
Плита снабжена специальным уплотне-
нием, предназначенным для предотвраще-
ния попадания жидкости внутрь мебели.
Уплотнение необходимо наклеить по
контуру плиты на стеклокерамический
настил.
Внимание! Под рабочей поверхностью
стола обязательно должна быть установлена
внутренняя горизонтальная полка, которая
ограничивает доступ к кожуху плиты, в
случае когда у Вас не установлена встраива-
емая духовка (см. рисунок).
При установке плиты следует помнить,
что вентиляционный зазор (min 5 мм) между
рабочей поверхностью стола и передней
стенкой мебели закрывать нельзя. Он служит
для предохранения плиты от перегрева.
~
Розетка Вилка Шнур
питания
Колодка
1 1
2 2
Сеть
220 В
L
N
эвс
П
3
590 мм
560
мм
490
мм
5
2
0 мм
650 мм
100 мм
60 мм
Условная
маркировка
контактов розетки
1
2
