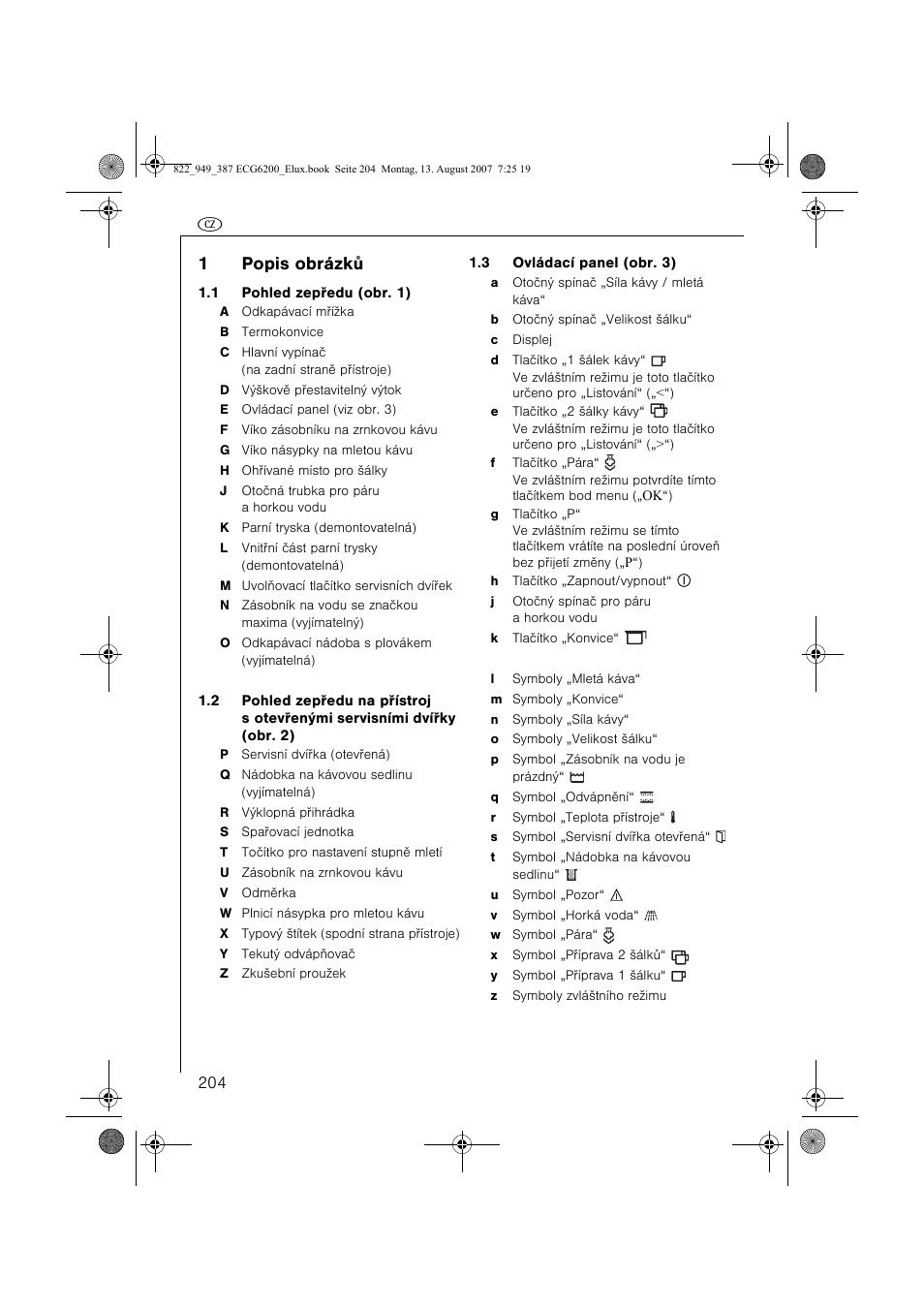

Инструкция по эксплуатации Electrolux ECG6200 — страница 2

Popis obrázkù

Pohled zepøedu (obr 1)

A Odkapávací møížka B Termokonvice C Hlavní vypínaè

(na zadní stranì pøístroje)

D Výškovì pøestavitelný výtok E Ovládací panel (viz obr 3)
F Víko zásobníku na zrnkovou kávu G Víko násypky na mletou kávu H Ohøívané místo pro šálky J Otoèná trubka pro páru a horkou vodu

K Parní tryska (demontovatelná)
L Vnitøní èást parní trysky (demontovatelná)

M Uvolòovací tlaèítko servisních dvíøek N Zásobník na vodu se znaèkou maxima (vyjímatelný)

O Odkapávací nádoba s plovákem (vyjímatelná)

Pohled zepøedu na pøístroj s otevøenými servisními dvíøky (obr 2)

P Servisní dvíøka (otevøená)
Q Nádobka na kávovou sedlinu (vyjímatelná)

R Výklopná pøihrádka S Spaøovací jednotka T Toèítko pro nastavení stupnì mletí
U Zásobník na zrnkovou kávu V Odmìrka W Plnicí násypka pro mletou kávu X Typový štítek (spodní strana pøístroje)
Y Tekutý odvápòovaè
Z Zkušební proužek

Ovládací panel (obr 3)

a Otoèný spínaè „Síla kávy mletá káva“

b Otoèný spínaè „Velikost šálku“
c Displej d Tlaèítko „1 šálek kávy“

Ve zvláštním režimu je toto tlaèítko urèeno pro „Listování“ („

e Tlaèítko „2 šálky kávy“

Ve zvláštním režimu je toto tlaèítko urèeno pro „Listování“ („>“)

Tlaèítko „Pára“
Ve zvláštním režimu potvrdíte tímto tlaèítkem bod menu („OK“)

g Tlaèítko „P“

Ve zvláštním režimu se tímto tlaèítkem vrátíte na poslední úroveò
bez pøijetí zmìny („P“)

h Tlaèítko „Zapnout/vypnout“
j

Otoèný spínaè pro páru a horkou vodu k Tlaèítko „Konvice“ l

Symboly „Mletá káva“

m Symboly „Konvice“
n Symboly „Síla kávy“
o Symboly „Velikost šálku“
p Symbol „Zásobník na vodu je prázdný“ q Symbol „Odvápnìní“
r

Symbol „Teplota pøístroje“ s Symbol „Servisní dvíøka otevøená“
t

Symbol „Nádobka na kávovou sedlinu“ u Symbol „Pozor“
v Symbol „Horká voda“
w Symbol „Pára“
x Symbol „Pøíprava 2 šálkù“
y Symbol „Pøíprava 1 šálku“
z Symboly zvláštního režimu
