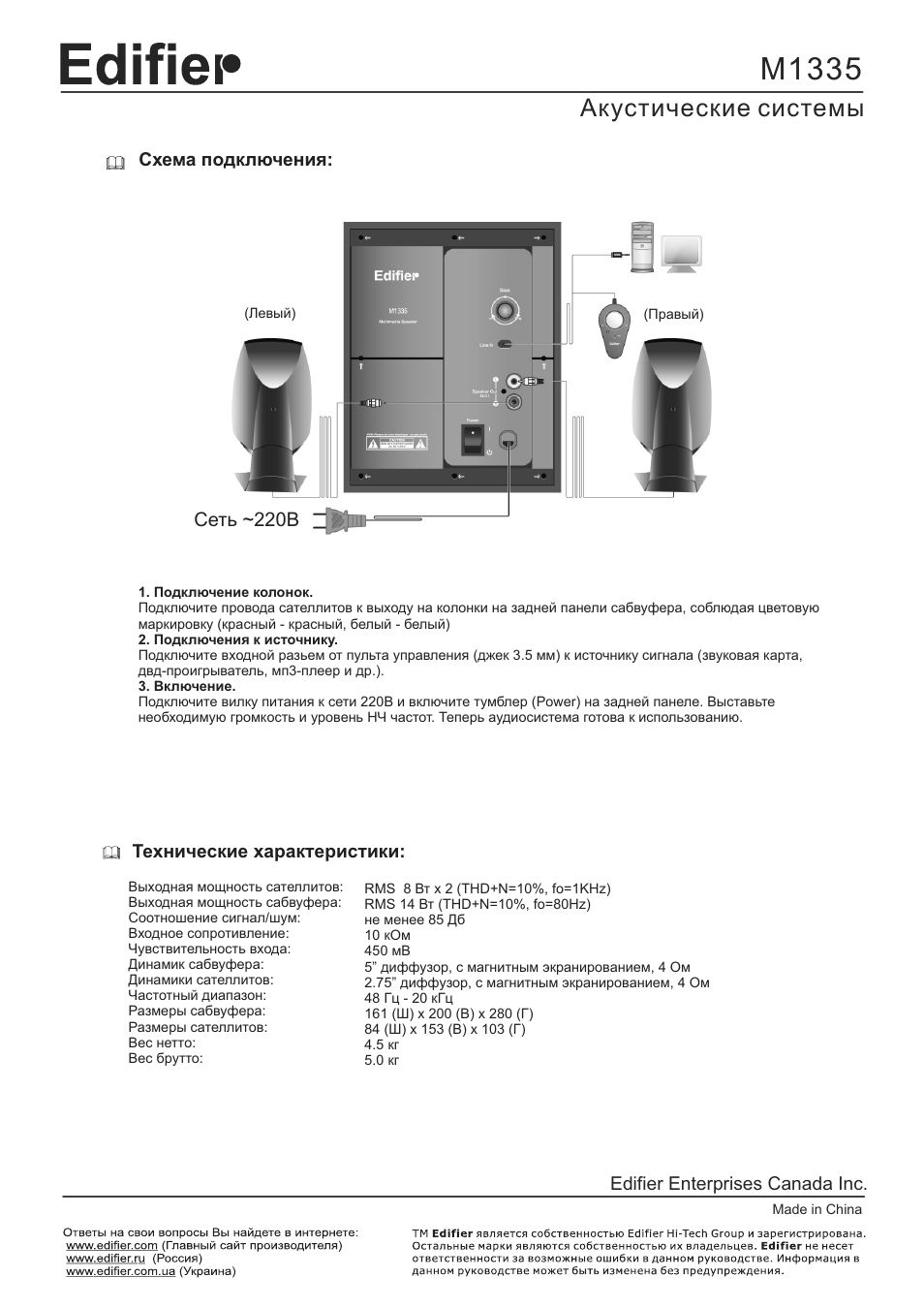

Инструкция по эксплуатации Edifier M1335 — страница 4

Made in China

Edifier Enterprises Canada Inc.

Акустические системы

1 Подключение колонок Подключите провода сателлитов к выходу на колонки на задней панели сабвуфера соблюдая цветовую маркировку (красный красный белый белый)
2 Подключения к источнику Подключите входной разьем от пульта управления (джек 3.5 мм) к источнику сигнала (звуковая карта двд-проигрыватель мп3-плеер и др.).
3 Включение Подключите вилку питания к сети 220В и включите тумблер (Power) на задней панеле Выставьте необходимую громкость и уровень НЧ частот Теперь аудиосистема готова к использованию

Технические характеристики:

Схема подключения:

Выходная мощность сателлитов:
Выходная мощность сабвуфера:
Соотношение сигнал/шум:
Входное сопротивление:
Чувствительность входа:
Динамик сабвуфера:
Динамики сателлитов:
Частотный диапазон:
Размеры сабвуфера:
Размеры сателлитов:
Вес нетто:
Вес брутто:

RMS 8 Âò x 2 (THD+N=10% fo=1KHz)
RMS 14 Âò (THD+N=10% fo=80Hz)
не менее 85 Дб 10 кОм 450 мВ
5” диффузор с магнитным экранированием 4 Ом 2.75” диффузор с магнитным экранированием 4 Ом 48 Гц 20 кГц 161 (Ш) х 200 (В) х 280 (Г)
84 (Ш) х 153 (В) х 103 (Г)
4.5 кг 5.0 кг (Правый)

(Левый)

Сеть ~220В

M1335
