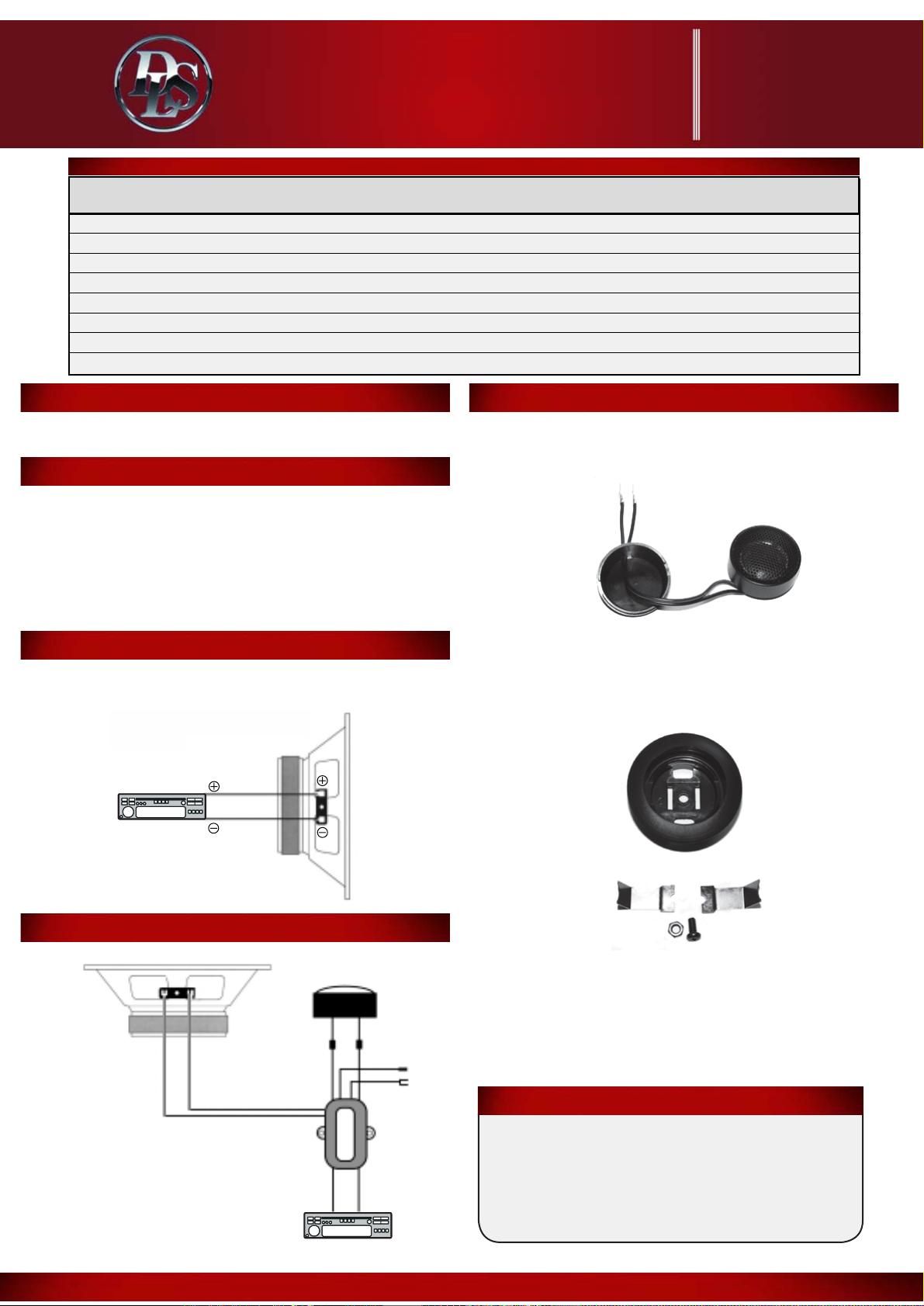

Дайте системе поработать не менее 15–20 часов. После этого ее функци-
онирование
входит в норму.
Фазирование
акустической системы
Чтобы
убедиться в правильной полярности (фазе) акустической системы,
Вы можете выполнить проверку с помощью 1,5-В батареи.
Соедините положительный полюс батареи с разъемом (+) АС, а отрица-
тельный полюс батареи – с разъемом (–) АС.
Если акустическая система подключена правильно, то диффузоры дина-
миков будет двигаться наружу в системах и правого, и левого каналов.
Эта проверка должна осуществляться с кабелями, проведенными от акус-
тической системы к выходным разъемам автомобильной стереосистемы
или усилителя.
АС со встроенными фильтрами подсоединяются согласно данной схеме.
Убедитесь в правильной полярности соединения как на правом, так и на
ХАРАКТЕРИСТИКИ
АКУСТИЧЕСКИХ СИСТЕМ DLS СЕРИИ
Модель
Вуфер СЧ-динамик Твитер Номин. Макс. Чувств. Диаметр Глубина Монтажн. Кроссовер
мощн. мощн. магнита инсталл.
отверс.
125
13 см 16 мм 50 Вт 80 Вт 90 дБ 70 мм 50 мм 120 мм встроенный
126
16,5 см 16 мм 50 Вт 80 Вт 91 дБ 80 мм 28 мм 145 мм встроенный
1269
6 х 9” 50 мм 60 Вт 120 Вт 92 дБ 80 мм 75 мм 150х220 мм встроенный
135mk2
13 см 25mm 16 мм 50 Вт 80 Вт 90 дБ 80 мм 54 мм 120 мм встроенный
136mk2
16,5 см 25mm 16 мм 60 Вт 100 Вт 91 дБ 80 мм 52 мм 145 мм встроенный
1369
6 х 9” 50 мм 16 мм 80 Вт 130 Вт 92 дБ 100 мм 80 мм 150х220 мм встроенный
M5/5mk4 13 см 16 мм 50 Вт 80 Вт 92 дБ 80 мм 52 мм 117 мм отдельный
М6/5mk4 16,5 см 16 мм 60 Вт 100 Вт 92 дБ 80 мм 63 мм 146 мм отдельный
Установка
фильтра акустических систем M5/5 и M6/5
Твитер
Черный
–
Желтый
Уровень
твитера:
Высокий – соединить
желтый с красным.
Низкий – отсоеди-
нить.
Черный
–
Кабельный
фильтр
Синий +
M
ATADOR
M125,
M135mk2,
M126, M136mk2,
АКУСТИЧЕСКИЕ
СИСТЕМЫ
M
ATADOR
ПЕРИОД ПРИРАБОТКИ
ФАЗИРОВАНИЕ АКУСТИЧЕСКОЙ СИСТЕМЫ
левом
каналах.
_
Размер
16 мм (0,63“)
Номинальная мощность (RMS) 50 Вт, макс. 80 Вт
Диапазон частот 2–20 кГц
Чувствительность 91 дБ
Диаметр магнита 20 мм (неодимовый магнит)
Глубина монтажа 20 мм (при монтаже в углублении)
Диаметр монтажного отверстия 43 мм (при монтаже в углублении)
Материал диффузора Майлар
Монтаж под углом. Проденьте кабель через отверстие в нижней части ско-
шенной установочной коробки. Вставьте в нее твитер и зафиксируйте его,
прижав ко дну коробки. Закрепите установочную коробку на поверхности
4
двусторонним
скотчем.
Утопленный
монтаж
Необходимо
просверлить монтажной отверстие диаметром 43 мм. Вставь-
те две металлических скобы в слоты в центре установочной коробки (см.
рисунок) и закрепите их винтом М4 и гайкой через центральное отверстие.
Металлические скобы должны выходить с внутренней стороны обшивки
двери, фиксируя на ней коробку.
Вставьте твитер в установочную коробку (кабель должен при этом прохо-
дить через отверстие в ее нижней части). Зафиксируйте твитер, прижав
его ко дну коробки.
Т16 можно смонтировать на приборной доске с помощью скошенной
установочной коробки (1) или в углублении в двери. Эти твитеры входят в
1
2
Т16
состав компонентных акустических систем
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ТВИТЕРА DLS T16
УСТАНОВКА ТВИТЕРА
ПОДКЛЮЧЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ
2
Красный
+
Красный
Черный
–
Красный +
M5/5mk ,
M6/5mk
4 4
Поверхностный
монтаж
M1296,
M1369,
M
ATADOR
