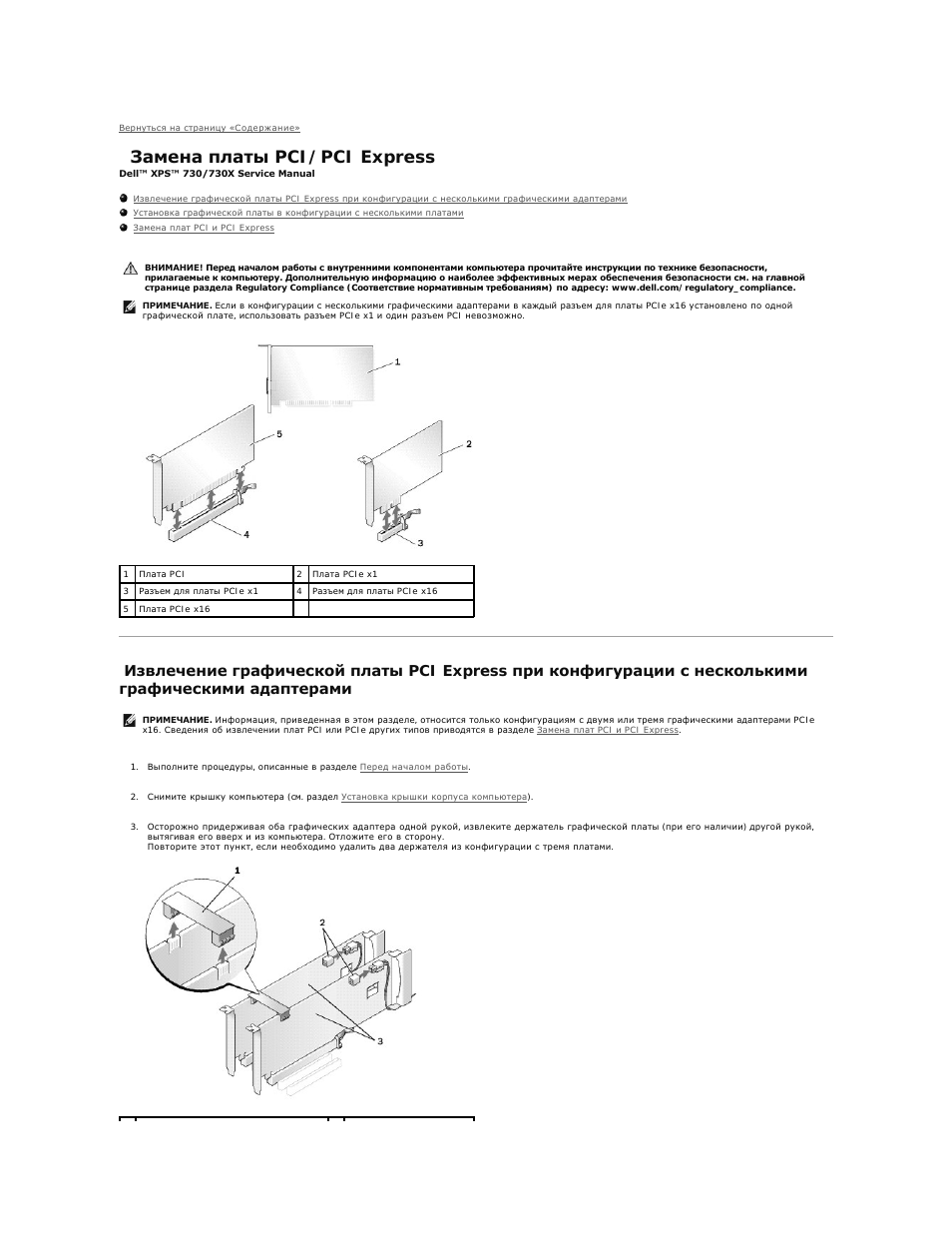

Инструкция по эксплуатации Dell XPS 730x — страница 4

Вернуться на страницу «Содержание»

Замена платы PCI/PCI Express

Dell™ XPS™ 730/730X Service Manual

Извлечение графической платы

PCI Express при конфигурации с несколькими графическими адаптерами

Установка графической платы в конфигурации с несколькими платами

Замена плат

PCI и PCI Express

Извлечение графической платы

PCI Express при конфигурации с несколькими

графическими адаптерами

1.Выполните процедуры описанные в разделе

Перед началом работы

2.Снимите крышку компьютера

(см раздел

Установка крышки корпуса компьютера

3.Осторожно придерживая оба графических адаптера одной рукой извлеките держатель графической платы (при его наличии) другой рукой вытягивая его вверх и из компьютера

Отложите его в сторону

Повторите этот пункт если необходимо удалить два держателя из конфигурации с тремя платами

ВНИМАНИЕ

Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности прилагаемые к компьютеру

Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см на главной

странице раздела

Regulatory Compliance (Соответствие нормативным требованиям) по адресу:

ПРИМЕЧАНИЕ

Если в конфигурации с несколькими графическими адаптерами в каждый разъем для платы

PCIe x16 установлено по одной

графической плате использовать разъем PCIe x1 и один разъем PCI невозможно 1 Плата PCI 2 Плата PCIe x1 3 Разъем для платы PCIe x1 4 Разъем для платы PCIe x16 5 Плата PCIe x16

ПРИМЕЧАНИЕ

Информация приведенная в этом разделе относится только конфигурациям с двумя или тремя графическими адаптерами PCIe x16 Сведения об извлечении плат PCI или PCIe других типов приводятся в разделе

Замена плат

PCI и PCI Express
