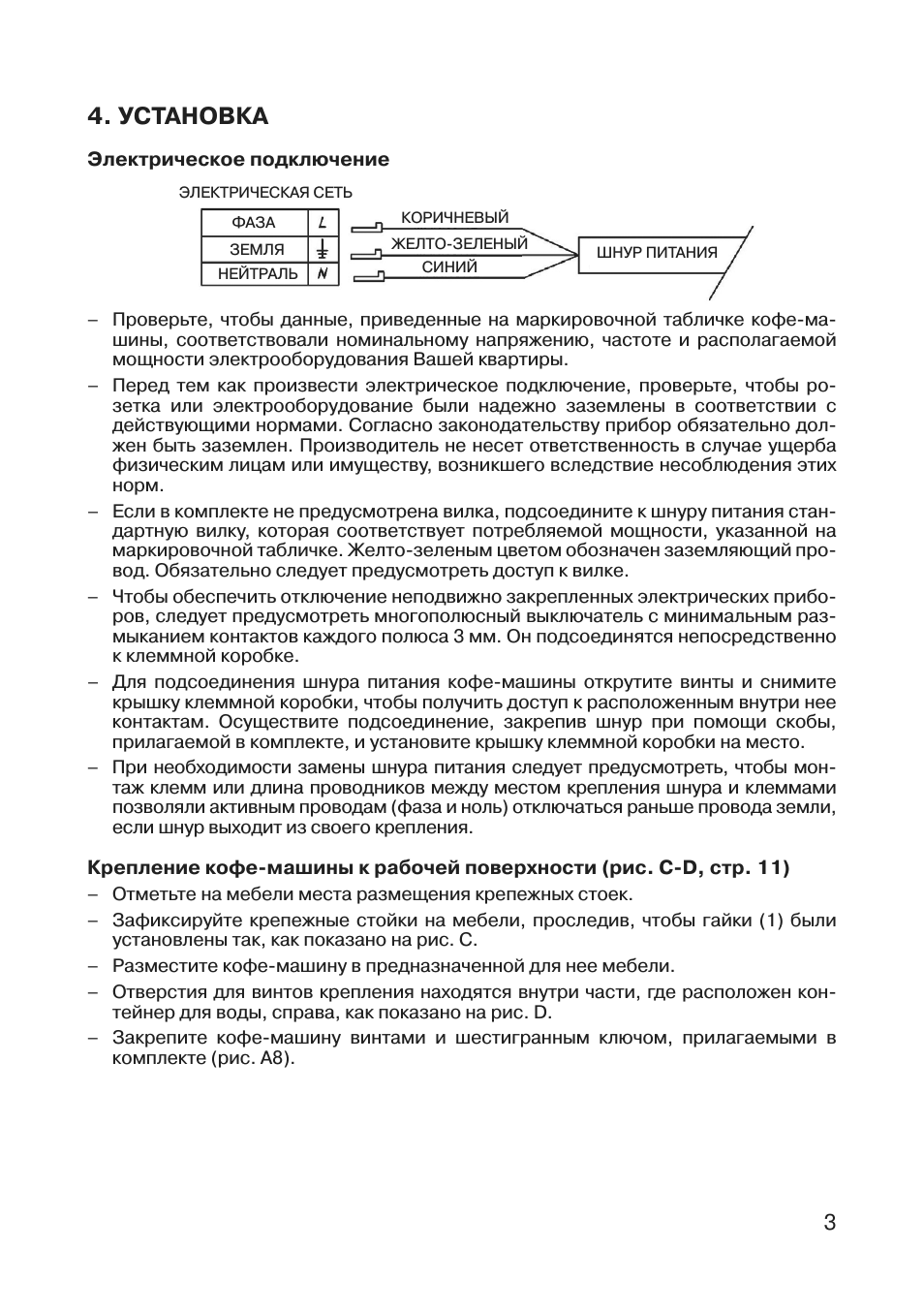

4 УСТАНОВКА
Электрическое подключение
– Проверьте чтобы данные приведенные на маркировочной табличке кофе-машины соответствовали номинальному напряжению частоте и располагаемой
мощности электрооборудования Вашей квартиры
– Перед тем как произвести электрическое подключение проверьте чтобы розетка или электрооборудование были надежно заземлены в соответствии с
действующими нормами Согласно законодательству прибор обязательно должен быть заземлен Производитель не несет ответственность в случае ущерба
физическим лицам или имуществу возникшего вследствие несоблюдения этих
норм
– Если в комплекте не предусмотрена вилка подсоедините к шнуру питания стандартную вилку которая соответствует потребляемой мощности указанной на
маркировочной табличке Желто-зеленым цветом обозначен заземляющий провод Обязательно следует предусмотреть доступ к вилке
– Чтобы обеспечить отключение неподвижно закрепленных электрических приборов следует предусмотреть многополюсный выключатель с минимальным размыканием контактов каждого полюса 3 мм Он подсоединятся непосредственно
к клеммной коробке
– Для подсоединения шнура питания кофе-машины открутите винты и снимите
крышку клеммной коробки чтобы получить доступ к расположенным внутри нее
контактам Осуществите подсоединение закрепив шнур при помощи скобы
прилагаемой в комплекте и установите крышку клеммной коробки на место
– При необходимости замены шнура питания следует предусмотреть чтобы монтаж клемм или длина проводников между местом крепления шнура и клеммами
позволяли активным проводам (фаза и ноль) отключаться раньше провода земли
если шнур выходит из своего крепления
Крепление кофе-машины к рабочей поверхности (рис C-D стр 11)
– Отметьте на мебели места размещения крепежных стоек
– Зафиксируйте крепежные стойки на мебели проследив чтобы гайки (1) были
установлены так как показано на рис С
– Разместите кофе-машину в предназначенной для нее мебели
– Отверстия для винтов крепления находятся внутри части где расположен контейнер для воды справа как показано на рис D
– Закрепите кофе-машину винтами и шестигранным ключом прилагаемыми в
комплекте (рис А8)
ЭЛЕКТРИЧЕСКАЯ СЕТЬ
ФАЗА
ЗЕМЛЯ
НЕЙТРАЛЬ
КОРИЧНЕВЫЙ
ЖЕЛТО-ЗЕЛЕНЫЙ
СИНИЙ
ШНУР ПИТАНИЯ
