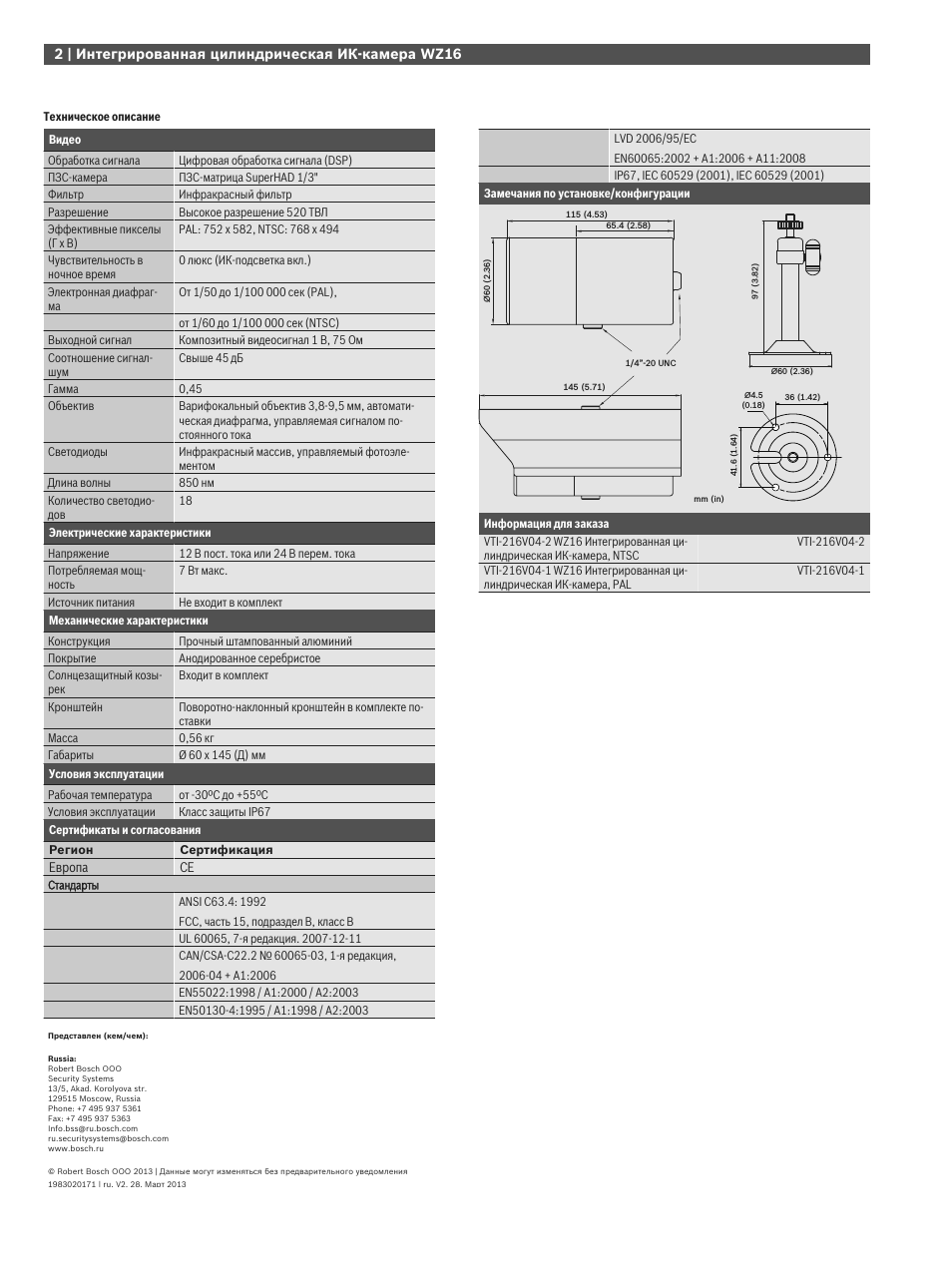

Техническое описание
Видео
Обработка сигнала
Цифровая обработка сигнала (DSP)
ПЗС-камера
ПЗС-матрица SuperHAD 1/3"
Фильтр
Инфракрасный фильтр
Разрешение
Высокое разрешение 520 ТВЛ
Эффективные пикселы (Г x В)
PAL: 752 x 582 NTSC: 768 x 494
Чувствительность в ночное время
0 люкс (ИК-подсветка вкл.)
Электронная диафрагма
От 1/50 до 1/100 000 сек (PAL) от 1/60 до 1/100 000 сек (NTSC)
Выходной сигнал
Композитный видеосигнал 1 В 75 Ом
Соотношение сигналшум
Свыше 45 дБ
Гамма
0,45
Объектив
Варифокальный объектив 3,8-9,5 мм автоматическая диафрагма управляемая сигналом постоянного тока
Светодиоды
Инфракрасный массив управляемый фотоэлементом
Длина волны
850 нм
Количество светодиодов
Электрические характеристики
Напряжение
12 В пост тока или 24 В перем тока
Потребляемая мощность
7 Вт макс.
Источник питания
Не входит в комплект
Механические характеристики
Конструкция
Прочный штампованный алюминий
Покрытие
Анодированное серебристое
Солнцезащитный козырек
Входит в комплект
Кронштейн
Поворотно-наклонный кронштейн в комплекте поставки
Масса
0,56 кг
Габариты
Ø 60 x 145 (Д) мм
Условия эксплуатации
Рабочая температура от 30ºC до +55ºC
Условия эксплуатации
Класс защиты IP67
Сертификаты и согласования
Регион
Сертификация
Европа
Стандарты
ANSI C63.4: 1992 FCC часть 15 подраздел B класс B
UL 60065 7-я редакция 2007-12-11
CAN/CSA-C22.2 № 60065-03 1-я редакция 2006-04 + A1:2006
EN55022:1998 A1:2000 A2:2003
EN50130-4:1995 A1:1998 A2:2003
LVD 2006/95/EC
EN60065:2002 + A1:2006 + A11:2008
IP67 IEC 60529 (2001) IEC 60529 (2001)
Замечания по установке/конфигурации
1/4”-20 UNC
Ш60 (2.36)
115 (4.53)
65.4 (2.58)
145 (5.71)
97 (3.82)
Ш60 (2.36)
Ш4.5
(0.18)
41.6
36 (1.42)
mm (in)
Информация для заказа
VTI-216V04-2 WZ16 Интегрированная цилиндрическая ИК-камера NTSC
VTI-216V04-2
VTI-216V04-1 WZ16 Интегрированная цилиндрическая ИК-камера PAL
VTI-216V04-1
2 | Интегрированная цилиндрическая ИК-камера WZ16
Представлен (кем/чем):
Russia:
Robert Bosch OOO
Security Systems 13/5 Akad Korolyova str.
129515 Moscow Russia Phone: +7 495 937 5361 Fax: +7 495 937 5363
© Robert Bosch OOO 2013 | Данные могут изменяться без предварительного уведомления 1983020171 | ru V2 28 Март 2013
