Инструкция по эксплуатации Bosch SE 60 LSNi Блокирующее устройство SmartKey

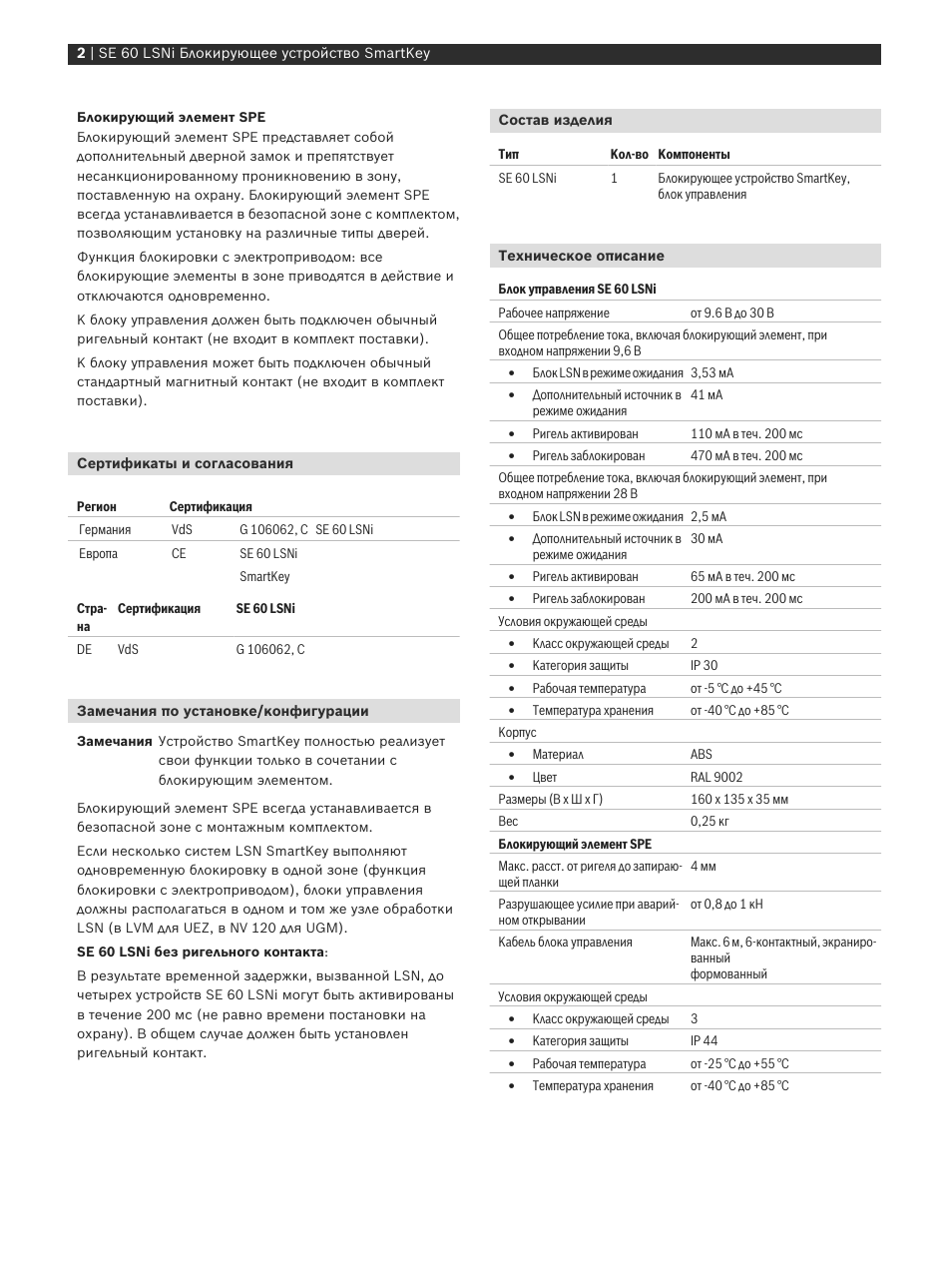

2 | SE 60 LSNi Блокирующее устройство SmartKey

Блокирующий элемент SPE
Блокирующий элемент SPE представляет собой дополнительный дверной замок и препятствует несанкционированному проникновению в зону поставленную на охрану Блокирующий элемент SPE
всегда устанавливается в безопасной зоне с комплектом позволяющим установку на различные типы дверей Функция блокировки с электроприводом: все блокирующие элементы в зоне приводятся в действие и отключаются одновременно К блоку управления должен быть подключен обычный ригельный контакт (не входит в комплект поставки).
К блоку управления может быть подключен обычный стандартный магнитный контакт (не входит в комплект поставки).

Сертификаты и согласования

Регион

Сертификация

Германия

G 106062 C SE 60 LSNi

Европа

SE 60 LSNi SmartKey

Страна

Сертификация

SE 60 LSNi

G 106062 C

Замечания по установке/конфигурации

Замечания Устройство SmartKey полностью реализует свои функции только в сочетании с блокирующим элементом.

Блокирующий элемент SPE всегда устанавливается в безопасной зоне с монтажным комплектом Если несколько систем LSN SmartKey выполняют одновременную блокировку в одной зоне (функция блокировки с электроприводом) блоки управления должны располагаться в одном и том же узле обработки LSN (в LVM для UEZ в NV 120 для UGM).
SE 60 LSNi без ригельного контакта:
В результате временной задержки вызванной LSN до четырех устройств SE 60 LSNi могут быть активированы в течение 200 мс (не равно времени постановки на охрану) В общем случае должен быть установлен ригельный контакт.

Состав изделия

Кол-во Компоненты

SE 60 LSNi

Блокирующее устройство SmartKey блок управления

Техническое описание

Блок управления SE 60 LSNi Рабочее напряжение от 9.6 В до 30 В

Общее потребление тока включая блокирующий элемент при входном напряжении 9,6 В

Блок LSN в режиме ожидания 3,53 мА

Дополнительный источник в режиме ожидания

41 мА

Ригель активирован

110 мА в теч 200 мс

Ригель заблокирован

470 мА в теч 200 мс

Общее потребление тока включая блокирующий элемент при входном напряжении 28 В

Блок LSN в режиме ожидания 2,5 мА

Дополнительный источник в режиме ожидания

30 мА

Ригель активирован

65 мА в теч 200 мс

Ригель заблокирован

200 мА в теч 200 мс

Условия окружающей среды

Класс окружающей среды

Категория защиты

IP 30

Рабочая температура от 5 °C до +45 °C

Температура хранения от 40 °C до +85 °C

Корпус

Материал

Цвет

RAL 9002

Размеры (В x Ш x Г)

160 x 135 x 35 мм

0,25 кг

Блокирующий элемент SPE
Макс расст от ригеля до запирающей планки

4 мм

Разрушающее усилие при аварийном открывании от 0,8 до 1 кН

Кабель блока управления

Макс 6 м 6-контактный экранированный формованный

Условия окружающей среды

Класс окружающей среды

Категория защиты

IP 44

Рабочая температура от 25 °C до +55 °C

Температура хранения от 40 °C до +85 °C
