Инструкция по эксплуатации Bosch SE 120 LSNi

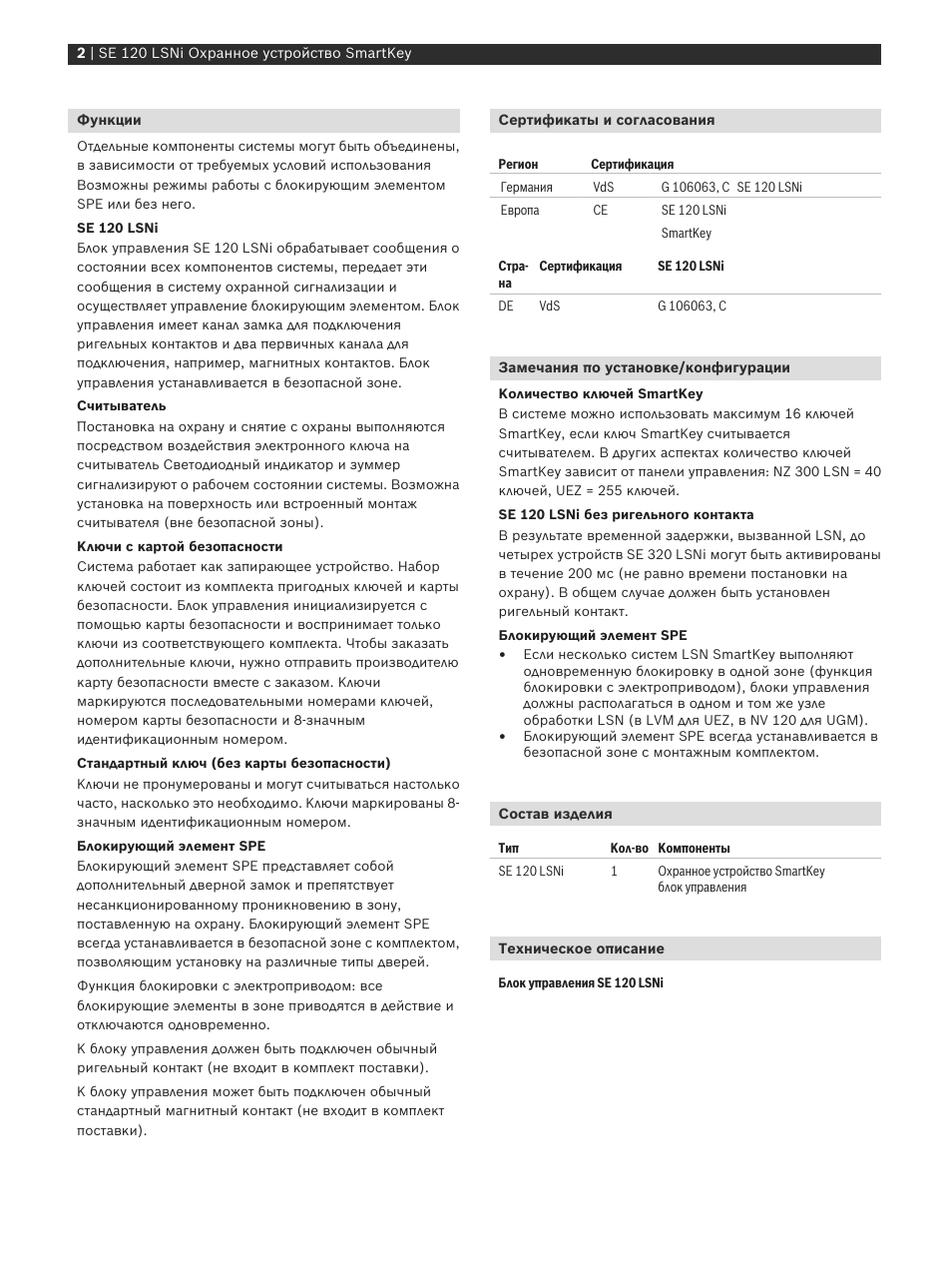

2 | SE 120 LSNi Охранное устройство SmartKey

Функции

Отдельные компоненты системы могут быть объединены в зависимости от требуемых условий использования Возможны режимы работы с блокирующим элементом SPE или без него SE 120 LSNi Блок управления SE 120 LSNi обрабатывает сообщения о состоянии всех компонентов системы передает эти сообщения в систему охранной сигнализации и осуществляет управление блокирующим элементом Блок управления имеет канал замка для подключения ригельных контактов и два первичных канала для подключения например магнитных контактов Блок управления устанавливается в безопасной зоне Считыватель Постановка на охрану и снятие с охраны выполняются посредством воздействия электронного ключа на считыватель Светодиодный индикатор и зуммер сигнализируют о рабочем состоянии системы Возможна установка на поверхность или встроенный монтаж считывателя (вне безопасной зоны).
Ключи с картой безопасности Система работает как запирающее устройство Набор ключей состоит из комплекта пригодных ключей и карты безопасности Блок управления инициализируется с помощью карты безопасности и воспринимает только ключи из соответствующего комплекта Чтобы заказать дополнительные ключи нужно отправить производителю карту безопасности вместе с заказом Ключи маркируются последовательными номерами ключей номером карты безопасности и 8-значным идентификационным номером Стандартный ключ (без карты безопасности)
Ключи не пронумерованы и могут считываться настолько часто насколько это необходимо Ключи маркированы 8-
значным идентификационным номером Блокирующий элемент SPE
Блокирующий элемент SPE представляет собой дополнительный дверной замок и препятствует несанкционированному проникновению в зону поставленную на охрану Блокирующий элемент SPE
всегда устанавливается в безопасной зоне с комплектом позволяющим установку на различные типы дверей Функция блокировки с электроприводом: все блокирующие элементы в зоне приводятся в действие и отключаются одновременно К блоку управления должен быть подключен обычный ригельный контакт (не входит в комплект поставки).
К блоку управления может быть подключен обычный стандартный магнитный контакт (не входит в комплект поставки).

Сертификаты и согласования

Регион

Сертификация

Германия

G 106063 C SE 120 LSNi

Европа

SE 120 LSNi SmartKey

Страна

Сертификация

SE 120 LSNi

G 106063 C

Замечания по установке/конфигурации

Количество ключей SmartKey В системе можно использовать максимум 16 ключей SmartKey если ключ SmartKey считывается считывателем В других аспектах количество ключей SmartKey зависит от панели управления: NZ 300 LSN = 40 ключей UEZ = 255 ключей SE 120 LSNi без ригельного контакта В результате временной задержки вызванной LSN до четырех устройств SE 320 LSNi могут быть активированы в течение 200 мс (не равно времени постановки на охрану) В общем случае должен быть установлен ригельный контакт Блокирующий элемент SPE

Если несколько систем LSN SmartKey выполняют одновременную блокировку в одной зоне (функция блокировки с электроприводом) блоки управления должны располагаться в одном и том же узле обработки LSN (в LVM для UEZ в NV 120 для UGM).

Блокирующий элемент SPE всегда устанавливается в безопасной зоне с монтажным комплектом.

Состав изделия

Кол-во Компоненты

SE 120 LSNi

Охранное устройство SmartKey блок управления

Техническое описание

Блок управления SE 120 LSNi
