Инструкция по эксплуатации Bosch RMH 0002 A Relay Module

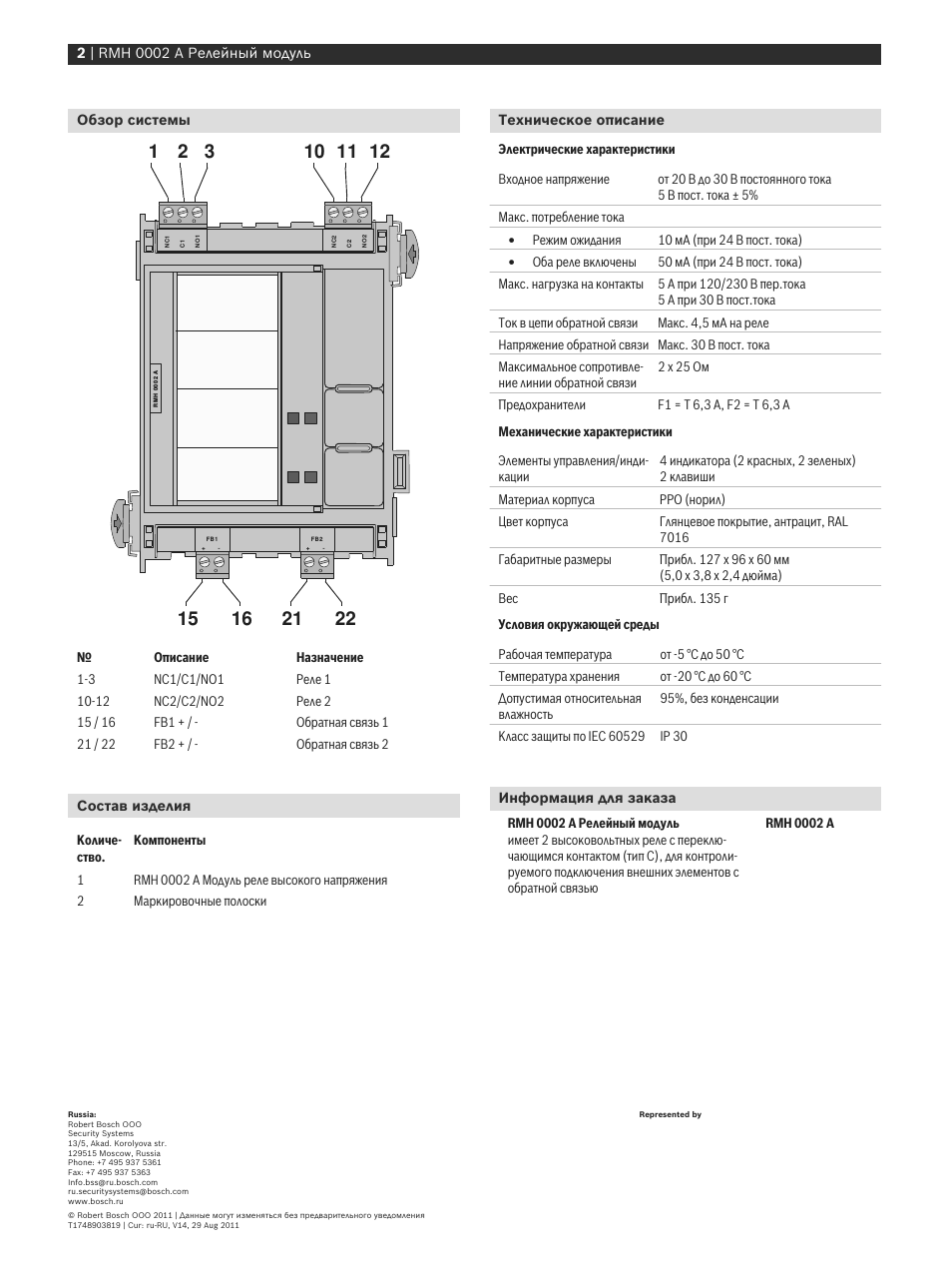

2 | RMH 0002 A Релейный модуль

Обзор системы

10 11 12

F B 1

F B 2

Описание

Назначение

NC1/C1/NO1

Реле 1

10-12

NC2/C2/NO2

Реле 2

15 16

FB1 +

Обратная связь 1

21 22

FB2 +

Обратная связь 2

Состав изделия

Количество.

Компоненты

RMH 0002 A Модуль реле высокого напряжения

Маркировочные полоски

Техническое описание

Электрические характеристики

Входное напряжение от 20 В до 30 В постоянного тока

5 В пост тока ± 5%

Макс потребление тока

Режим ожидания

10 мА (при 24 В пост тока)

Оба реле включены

50 мА (при 24 В пост тока)

Макс нагрузка на контакты 5 A при 120/230 В пер.тока

5 A при 30 В пост.тока

Ток в цепи обратной связи

Макс 4,5 мА на реле

Напряжение обратной связи Макс 30 В пост тока Максимальное сопротивление линии обратной связи

2 x 25 Ом

Предохранители

F1 = T 6,3 A F2 = T 6,3 A

Механические характеристики

Элементы управления/индикации

4 индикатора (2 красных 2 зеленых)

2 клавиши

Материал корпуса

PPO (норил)

Цвет корпуса

Глянцевое покрытие антрацит RAL

7016

Габаритные размеры

Прибл 127 x 96 x 60 мм (5,0 x 3,8 x 2,4 дюйма)

Прибл 135 г

Условия окружающей среды

Рабочая температура от 5 °C до 50 °C

Температура хранения от 20 °C до 60 °C

Допустимая относительная влажность

95% без конденсации

Класс защиты по IEC 60529 IP 30

Информация для заказа

RMH 0002 A Релейный модуль имеет 2 высоковольтных реле с переключающимся контактом (тип C) для контролируемого подключения внешних элементов с обратной связью

RMH 0002 A

Russia:

Robert Bosch OOO

Security Systems

13/5 Akad Korolyova str.

129515 Moscow Russia

Phone: +7 495 937 5361

Fax: +7 495 937 5363

Represented by

© Robert Bosch OOO 2011 | Данные могут изменяться без предварительного уведомления

T1748903819 | Cur: ru-RU V14 29 Aug 2011
