Инструкция по эксплуатации Bosch PLN-2AIO120 BGM

Основные элементы управления расположены на самом устройстве а навигация и настройка конфигурации осуществляются при помощи пульта дистанционного управления и экранного меню Устройство поддерживает большинство основных языков и позволяет устанавливать региональные параметры например язык субтитров.

Приемник FM/AM

Приемник FM/AM с цифровым управлением использует синтезатор частот для точного приема радиостанций и имеет 10 препозиций на каждый диапазон волн для сохранения выбранных программ Для подключения внешнего оборудования имеется дополнительный (музыкальный) вход и выход для магнитофона.

Микрофонные входы

Устройство имеет три симметричных микрофонных входа для объявлений Микрофонный вход 1 имеет разъем DIN на задней панели для микрофона (например LBB 1950/00) с выбираемым приоритетом двухтональным сигналом предшествующим объявлению речевым фильтром и фантомным питанием Он имеет также разъем на передней панели с выбираемой активацией VOX для динамического микрофона (например LBC
2900/15) а также предварительно настроенные позиции для регулировки уровня приглушения музыки и громкости сигнала привлечения внимания Микрофонные входы 2 и 3 имеют разъемы XLR с выбираемым фантомным питанием и микшируются с фоновой музыкой Все микрофонные входы и источник музыки имеют собственный регулятор громкости а также общий регулятор высоких и низких частот и общий регулятор громкости.

Выходы

Выходная секция устройства мощностью 120 Вт имеет два изолированных от трансформатора выхода с постоянным напряжением 100 В для приведения в действие громкоговорителей 100 В в двух отдельных зонах Технология с напряжением 100 В сокращает потери в линии возникающие на больших расстояниях и предоставляет возможность параллельного соединения нескольких громкоговорителей Каждую из зон можно выбрать отдельно с передней панели и отдельно настроить выходной уровень для каждой зоны Каждая зона имеет также низковольтный выход для подключения громкоговорителей 8 Ом без трансформаторов (потребительского типа) Имеется также отдельный выход с напряжением 100 В для тех зон где необходимы только объявления а трансляция фоновой музыки нежелательна Имеется также активируемый по вызову выходной контакт без напряжения для обхода реле локальных регуляторов громкости при приоритетных вызовах а также для других целей Устройство имеет светодиодный индикатор показывающий изменения выходного уровня.

Органы управления и индикаторы

Передняя панель

• Включение/Выключение питания • Кнопка извлечения диска • Кнопка выбора предыдущего диска • Кнопка воспроизведения диска • Кнопка выбора следующего диска • Кнопка остановки диска • Дисплей диска • Кнопка повторения диска • Кнопка паузы • Кнопки памяти приемника 1-5 и 6-10 • Кнопка переключения памяти приемника на 1-5

или 6-10

• Кнопка программирования приемника • Кнопка приемника для поиска программ • Кнопка выбора FM/AM

- Кнопки повышения понижения частоты приемника

• Дисплей приемника

Задняя панель

• Выбор напряжения питания • DIP-переключатель выбора сигнала привлечения внимания

• Переключатель фантомного питания

Разъемы для подключения

Задняя панель

• Вход антенны FM

- Вход антенны AM

- Выход магнитофона (моно 2)

- Вспомогательный вход (стерео преобразуется в моно)

• Выход только вызова • Выход зоны 1 • Выход зоны 2 • Выход активного вызова • Компонентный видеовыход (3)

- Композитный видеовыход • Цифровой оптический выход • Винт заземления • Подключение к сети

Сертификаты и согласования

Безопасность согласно EN 60065

Помехоустойчивость согласно EN 55103-2

Излучение согласно EN 55103-1

Регион

Сертификация

Европа

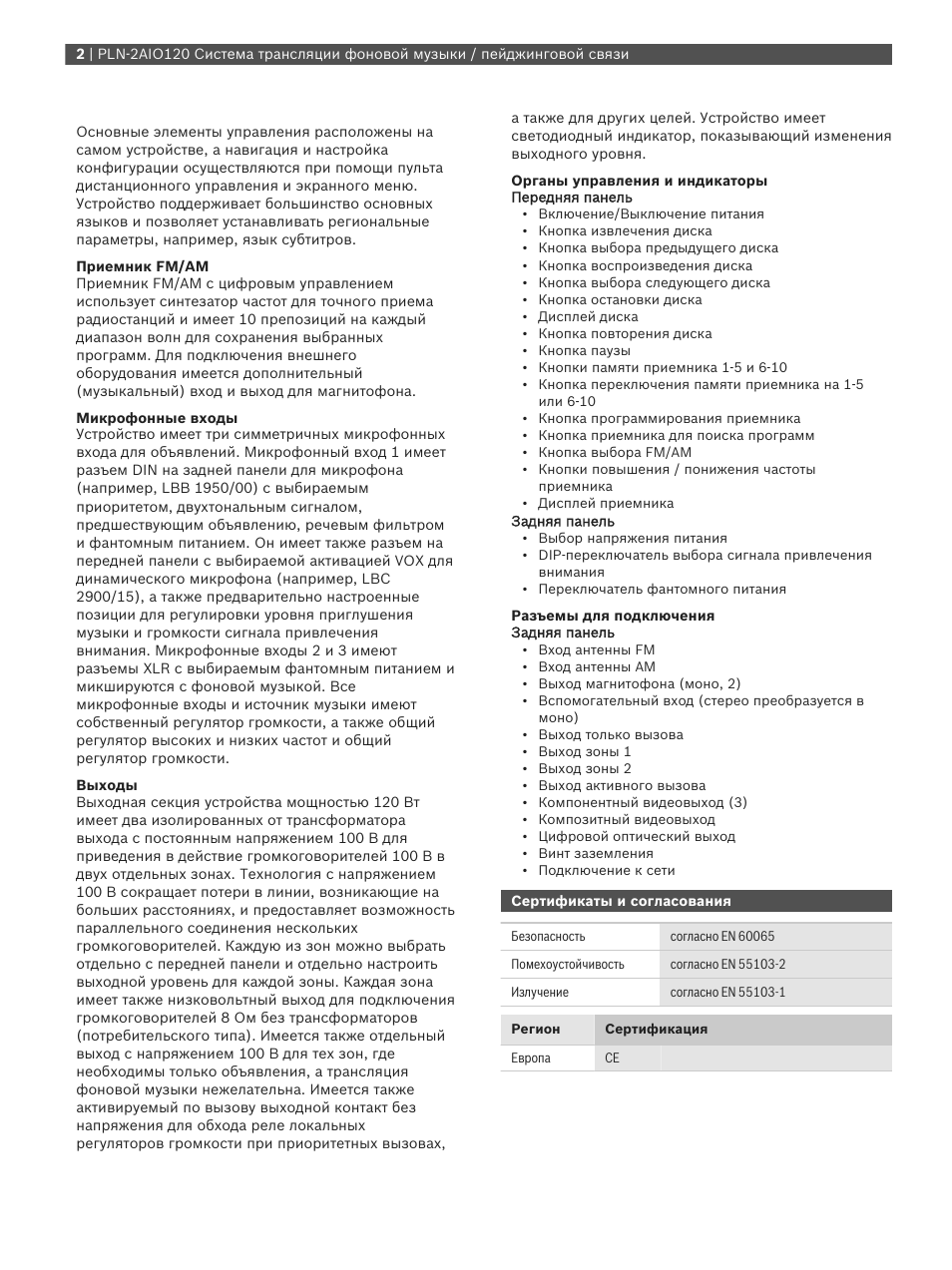

2 | PLN‑2AIO120 Система трансляции фоновой музыки пейджинговой связи
