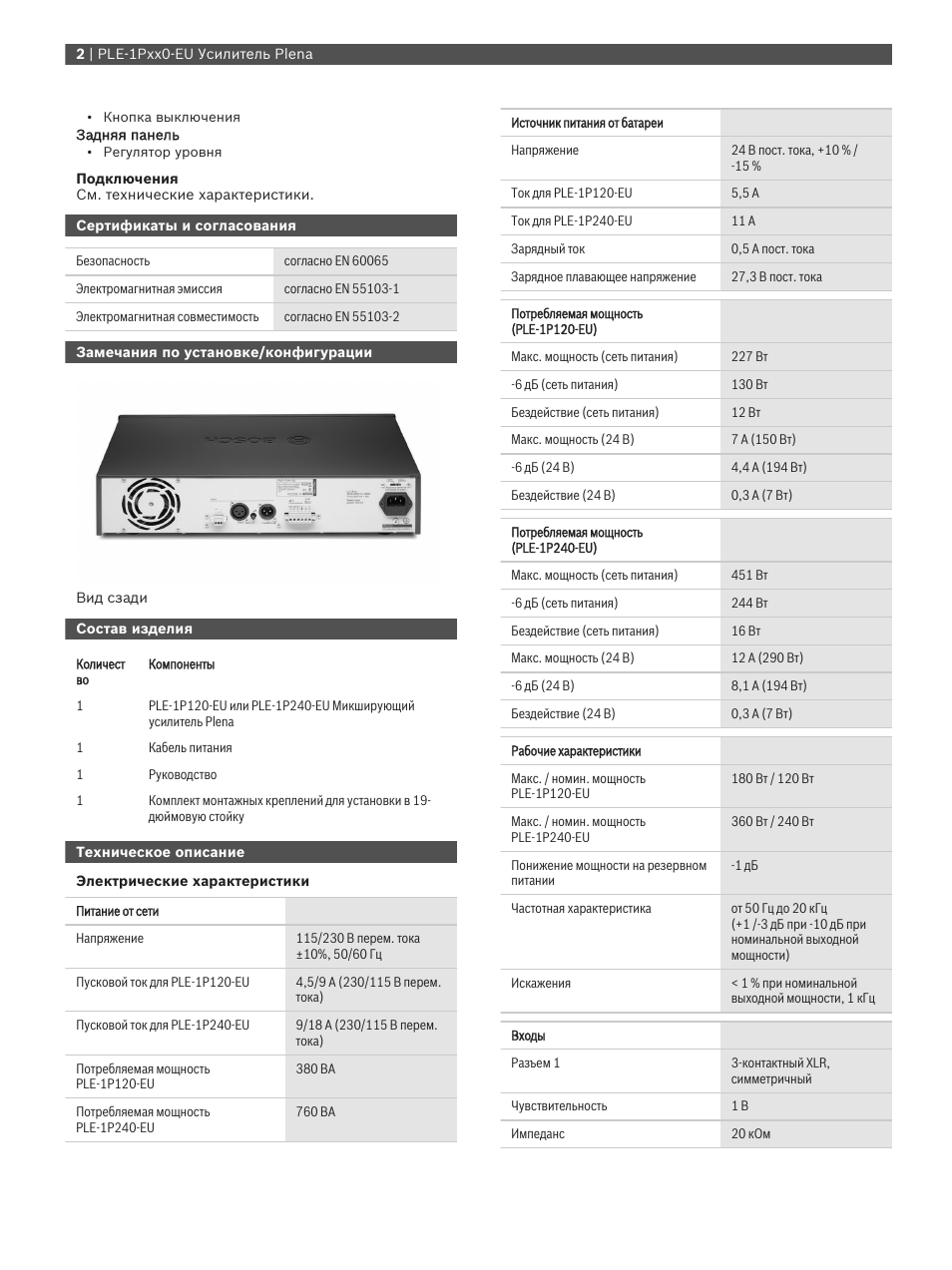

Инструкция по эксплуатации Bosch PLE-1Pxx0-EU Plena Amplifier

• Кнопка выключения

Задняя панель

• Регулятор уровня

Подключения

См технические характеристики.

Сертификаты и согласования

Безопасность согласно EN 60065

Электромагнитная эмиссия согласно EN 55103-1

Электромагнитная совместимость согласно EN 55103-2

Замечания по установке/конфигурации

Вид сзади

Состав изделия

Количест во

Компоненты

PLE-1P120-EU или PLE-1P240-EU Микширующий усилитель Plena

Кабель питания

Руководство

Комплект монтажных креплений для установки в 19-

дюймовую стойку

Техническое описание

Электрические характеристики

Питание от сети

Напряжение

115/230 В перем тока

±10% 50/60 Гц

Пусковой ток для PLE-1P120-EU

4,5/9 А (230/115 В перем.

тока)

Пусковой ток для PLE-1P240-EU

9/18 А (230/115 В перем.

тока)

Потребляемая мощность

PLE-1P120-EU

380 ВА

Потребляемая мощность

PLE-1P240-EU

760 ВА

Источник питания от батареи

Напряжение

24 В пост тока +10 %

-15 %

Ток для PLE-1P120-EU

5,5 A

Ток для PLE-1P240-EU

11 A

Зарядный ток

0,5 А пост тока

Зарядное плавающее напряжение

27,3 В пост тока

Потребляемая мощность (PLE-1P120-EU)

Макс мощность (сеть питания)

227 Вт

-6 дБ (сеть питания)

130 Вт

Бездействие (сеть питания)

12 Вт

Макс мощность (24 В)

7 A (150 Вт)

-6 дБ (24 В)

4,4 A (194 Вт)

Бездействие (24 В)

0,3 A (7 Вт)

Потребляемая мощность (PLE-1P240-EU)

Макс мощность (сеть питания)

451 Вт

-6 дБ (сеть питания)

244 Вт

Бездействие (сеть питания)

16 Вт

Макс мощность (24 В)

12 A (290 Вт)

-6 дБ (24 В)

8,1 A (194 Вт)

Бездействие (24 В)

0,3 A (7 Вт)

Рабочие характеристики

Макс номин мощность

PLE-1P120-EU

180 Вт 120 Вт

Макс номин мощность

PLE-1P240-EU

360 Вт 240 Вт

Понижение мощности на резервном питании

-1 дБ

Частотная характеристика от 50 Гц до 20 кГц (+1 ‑3 дБ при ‑10 дБ при номинальной выходной мощности)

Искажения

Входы

Разъем 1

3-контактный XLR симметричный

Чувствительность

1 В

Импеданс

20 кОм

2 | PLE‑1Pxx0‑EU Усилитель Plena
