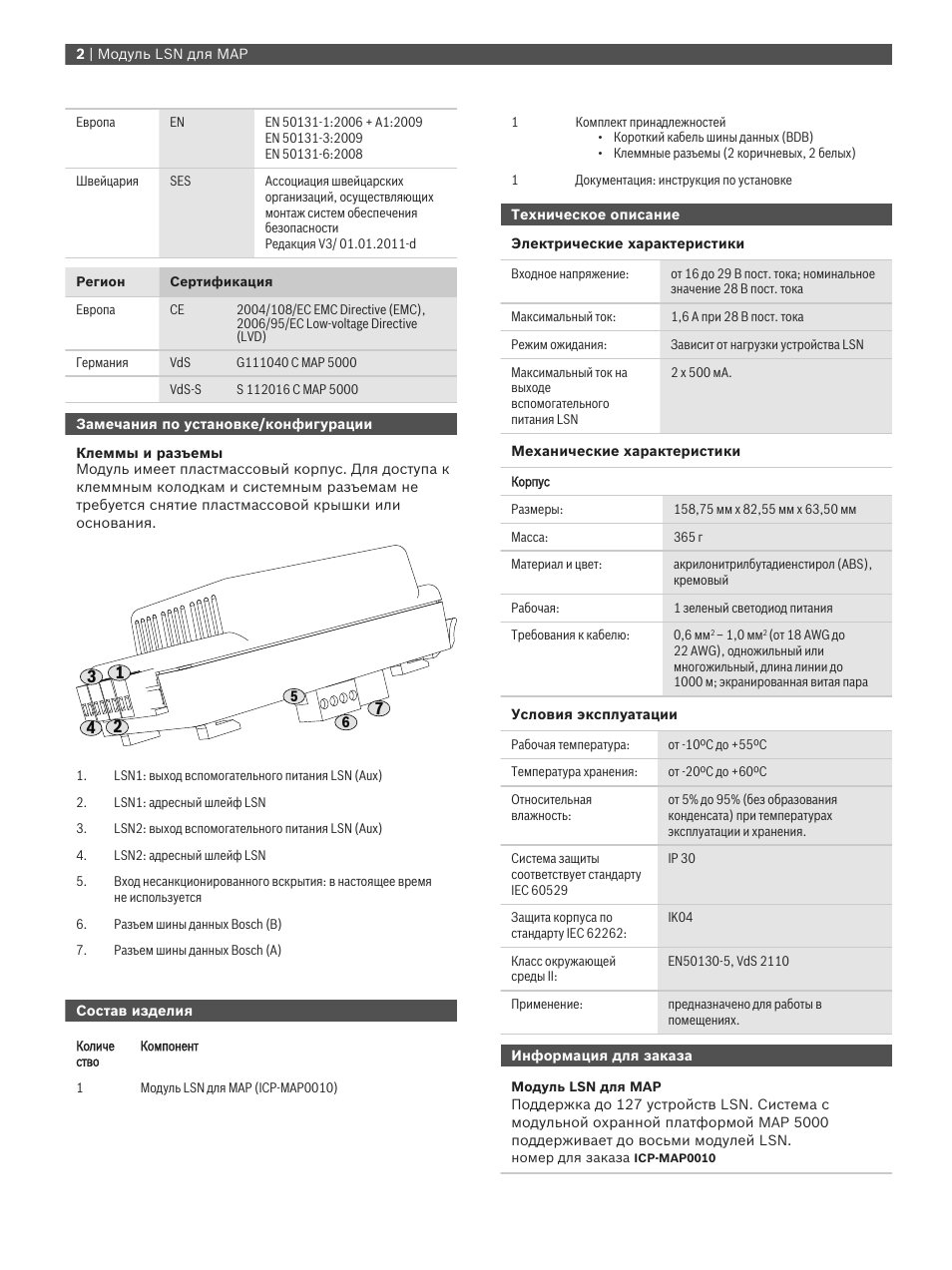

Европа
EN 50131-1:2006 + A1:2009
EN 50131-3:2009
EN 50131-6:2008
Швейцария
Ассоциация швейцарских организаций осуществляющих монтаж систем обеспечения безопасности
Редакция V3 01.01.2011-d
Регион
Сертификация
Европа
2004/108/EC EMC Directive (EMC),
2006/95/EC Low-voltage Directive (LVD)
Германия
G111040 C MAP 5000
VdS-S
S 112016 C MAP 5000
Замечания по установке/конфигурации
Клеммы и разъемы
Модуль имеет пластмассовый корпус Для доступа к клеммным колодкам и системным разъемам не требуется снятие пластмассовой крышки или основания.
1.LSN1: выход вспомогательного питания LSN (Aux)
2.LSN1: адресный шлейф LSN
3.LSN2: выход вспомогательного питания LSN (Aux)
4.LSN2: адресный шлейф LSN
5.Вход несанкционированного вскрытия: в настоящее время не используется
6.Разъем шины данных Bosch (B)
7.Разъем шины данных Bosch (A)
Состав изделия
Количе ство
Компонент
Модуль LSN для MAP (ICP‑MAP0010)
Комплект принадлежностей
• Короткий кабель шины данных (BDB)
• Клеммные разъемы (2 коричневых 2 белых)
Документация: инструкция по установке
Техническое описание
Электрические характеристики
Входное напряжение:
от 16 до 29 В пост тока; номинальное значение 28 В пост тока
Максимальный ток:
1,6 A при 28 В пост тока
Режим ожидания:
Зависит от нагрузки устройства LSN
Максимальный ток на выходе вспомогательного питания LSN
2 x 500 мА.
Механические характеристики
Корпус
Размеры:
158,75 мм x 82,55 мм x 63,50 мм
Масса:
365 г
Материал и цвет:
акрилонитрилбутадиенстирол (ABS) кремовый
Рабочая:
1 зеленый светодиод питания
Требования к кабелю:
0,6 мм
– 1,0 мм
(от 18 AWG до
22 AWG) одножильный или многожильный длина линии до
1000 м; экранированная витая пара
Условия эксплуатации
Рабочая температура:
от 10ºC до +55ºC
Температура хранения:
от 20ºC до +60ºC
Относительная влажность:
от 5% до 95% (без образования конденсата) при температурах эксплуатации и хранения.
Система защиты соответствует стандарту
IEC 60529
IP 30
Защита корпуса по стандарту IEC 62262:
IK04
Класс окружающей среды II:
EN50130‑5 VdS 2110
Применение:
предназначено для работы в помещениях.
Информация для заказа
Модуль LSN для MAP
Поддержка до 127 устройств LSN Система с модульной охранной платформой MAP 5000 поддерживает до восьми модулей LSN.
номер для заказа
ICP-MAP0010
2 | Модуль LSN для MAP
