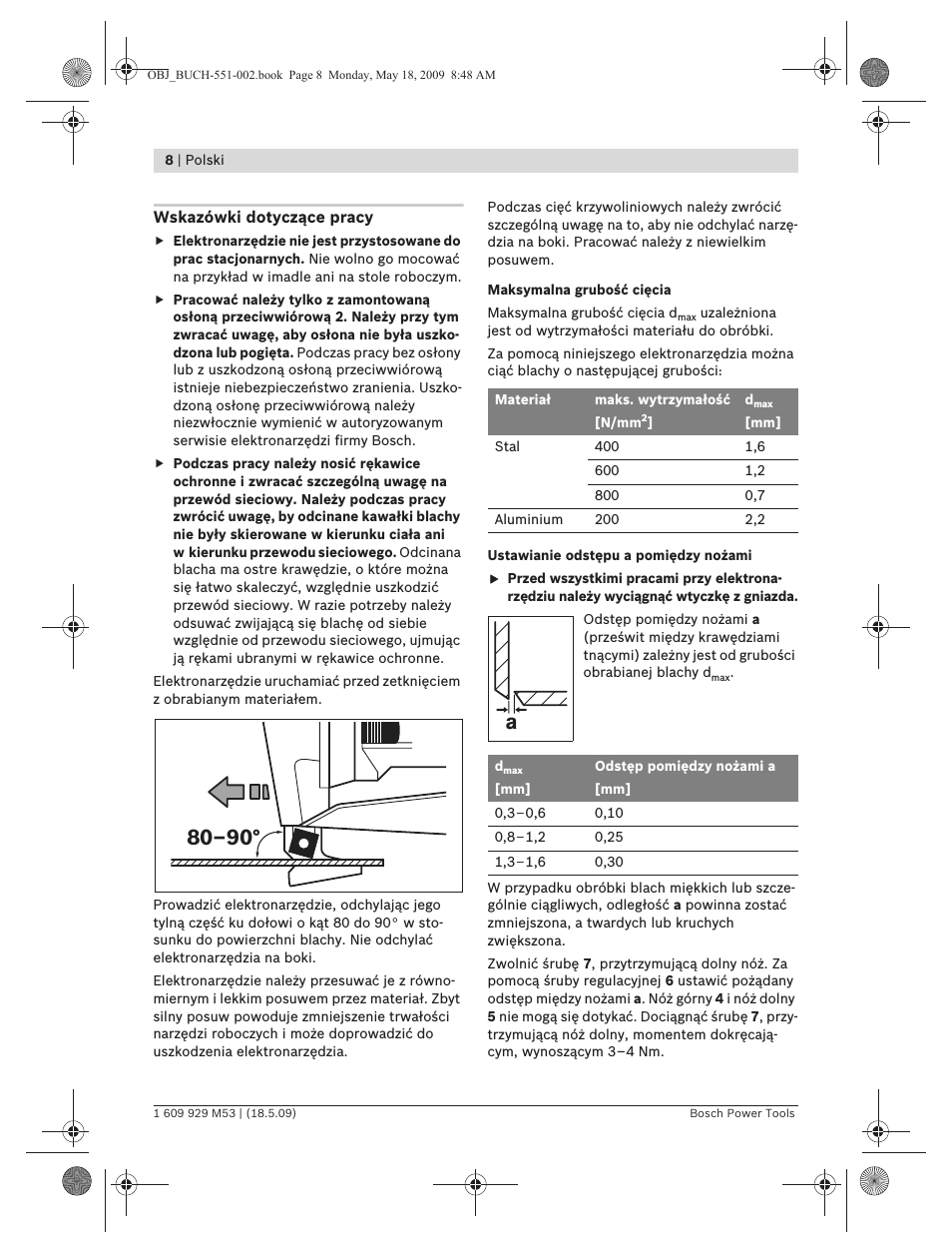

Инструкция по эксплуатации Bosch GSC 160 Professional — страница 6

8 | Polski 1 609 929 M53 | (18.5.09)

Bosch Power Tools

Wskazówki dotyczące pracy f Elektronarzędzie nie jest przystosowane do prac stacjonarnych Nie wolno go mocować
na przykład w imadle ani na stole roboczym.

f Pracować należy tylko z zamontowaną osłoną przeciwwiórową 2 Należy przy tym zwracać uwagę aby osłona nie była uszkodzona lub pogięta Podczas pracy bez osłony lub z uszkodzoną osłoną przeciwwiórową
istnieje niebezpieczeństwo zranienia Uszkodzoną osłonę przeciwwiórową należy niezwłocznie wymienić w autoryzowanym serwisie elektronarzędzi firmy Bosch.

f Podczas pracy należy nosić rękawice ochronne i zwracać szczególną uwagę na przewód sieciowy Należy podczas pracy zwrócić uwagę by odcinane kawałki blachy nie były skierowane w kierunku ciała ani w kierunku przewodu sieciowego Odcinana blacha ma ostre krawędzie o które można się łatwo skaleczyć względnie uszkodzić
przewód sieciowy W razie potrzeby należy odsuwać zwijającą się blachę od siebie względnie od przewodu sieciowego ujmując ją rękami ubranymi w rękawice ochronne.

Elektronarzędzie uruchamiać przed zetknięciem z obrabianym materiałem.

Prowadzić elektronarzędzie odchylając jego tylną część ku dołowi o kąt 80 do 90

° w stosunku do powierzchni blachy Nie odchylać
elektronarzędzia na boki.

Elektronarzędzie należy przesuwać je z równomiernym i lekkim posuwem przez materiał Zbyt silny posuw powoduje zmniejszenie trwałości narzędzi roboczych i może doprowadzić do uszkodzenia elektronarzędzia.

Podczas cięć krzywoliniowych należy zwrócić
szczególną uwagę na to aby nie odchylać narzę-
dzia na boki Pracować należy z niewielkim posuwem.

Maksymalna grubość cięcia

Maksymalna grubość cięcia d max uzależniona jest od wytrzymałości materiału do obróbki.

Za pomocą niniejszego elektronarzędzia można ciąć blachy o następującej grubości:

Ustawianie odstępu a pomiędzy nożami f Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.

Odstęp pomiędzy nożami a (prześwit między krawędziami tnącymi) zależny jest od grubości obrabianej blachy d max.

W przypadku obróbki blach miękkich lub szczególnie ciągliwych odległość a powinna zostać
zmniejszona a twardych lub kruchych zwiększona.

Zwolnić śrubę 7 przytrzymującą dolny nóż Za pomocą śruby regulacyjnej 6 ustawić pożądany odstęp między nożami a Nóż górny 4 i nóż dolny 5 nie mogą się dotykać Dociągnąć śrubę 7 przytrzymującą nóż dolny momentem dokręcają-
cym wynoszącym 3–4 Nm.

80–90

Materiał

maks wytrzymałość

[N/mm

d max

[mm]

Stal

Aluminium

d max

[mm]

Odstęp pomiędzy nożami a

[mm]

–0,6

0,10

–1,2

0,25

–1,6

0,30

OBJ_BUCH-551-002.book Page 8 Monday May 18 2009 8:48 AM
