Инструкция по эксплуатации Bosch Gaz 7000 W

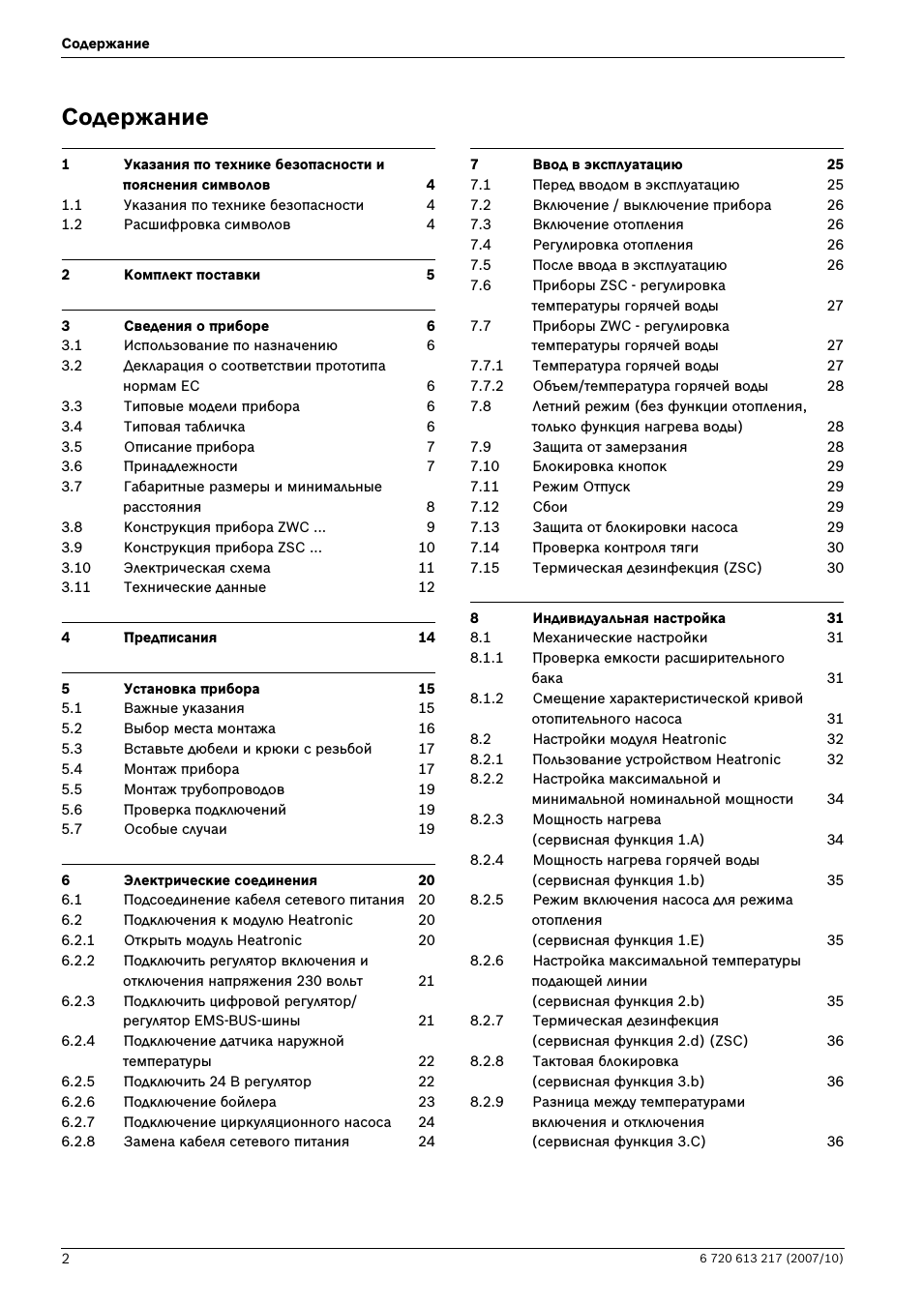

Содержание

6 720 613 217 (2007/10)

Содержание

Указания по технике безопасности и пояснения символов 4

Указания по технике безопасности

Расшифровка символов

Комплект поставки 5

Сведения о приборе 6

Использование по назначению

Декларация о соответствии прототипа нормам ЕС

Типовые модели прибора

Типовая табличка

Описание прибора

Принадлежности

Габаритные размеры и минимальные расстояния

Конструкция прибора ZWC

Конструкция прибора ZSC

3.10

Электрическая схема

3.11

Технические данные

Предписания 14

Установка прибора 15

Важные указания

Выбор места монтажа

Вставьте дюбели и крюки с резьбой

Монтаж прибора

Монтаж трубопроводов

Проверка подключений

Особые случаи

Электрические соединения 20

Подсоединение кабеля сетевого питания

Подключения к модулю Heatronic

6.2.1

Открыть модуль Heatronic 20

6.2.2

Подключить регулятор включения и отключения напряжения 230 вольт 21

6.2.3

Подключить цифровой регулятор/

регулятор EMS-BUS-шины 21

6.2.4

Подключение датчика наружной температуры 22

6.2.5

Подключить 24 В регулятор 22

6.2.6

Подключение бойлера 23

6.2.7

Подключение циркуляционного насоса 24

6.2.8

Замена кабеля сетевого питания 24

Ввод в эксплуатацию 25

Перед вводом в эксплуатацию

Включение выключение прибора

Включение отопления

Регулировка отопления

После ввода в эксплуатацию

Приборы ZSC регулировка температуры горячей воды

Приборы ZWC регулировка температуры горячей воды

7.7.1

Температура горячей воды 27

7.7.2

Объем/температура горячей воды 28

Летний режим (без функции отопления только функция нагрева воды)

Защита от замерзания

7.10

Блокировка кнопок

7.11

Режим Отпуск

7.12

Сбои

7.13

Защита от блокировки насоса

7.14

Проверка контроля тяги

7.15

Термическая дезинфекция (ZSC)

Индивидуальная настройка 31

Механические настройки

8.1.1

Проверка емкости расширительного бака 31

8.1.2

Смещение характеристической кривой отопительного насоса 31

Настройки модуля Heatronic

8.2.1

Пользование устройством Heatronic 32

8.2.2

Настройка максимальной и минимальной номинальной мощности 34

8.2.3

Мощность нагрева (сервисная функция 1.A) 34

8.2.4

Мощность нагрева горячей воды (сервисная функция 1.b) 35

8.2.5

Режим включения насоса для режима отопления (сервисная функция 1.E) 35

8.2.6

Настройка максимальной температуры подающей линии (сервисная функция 2.b) 35

8.2.7

Термическая дезинфекция (сервисная функция 2.d) (ZSC) 36

8.2.8

Тактовая блокировка (сервисная функция 3.b) 36

8.2.9

Разница между температурами включения и отключения (сервисная функция 3.C) 36
