Инструкция по эксплуатации Bosch Gaz 5000 F

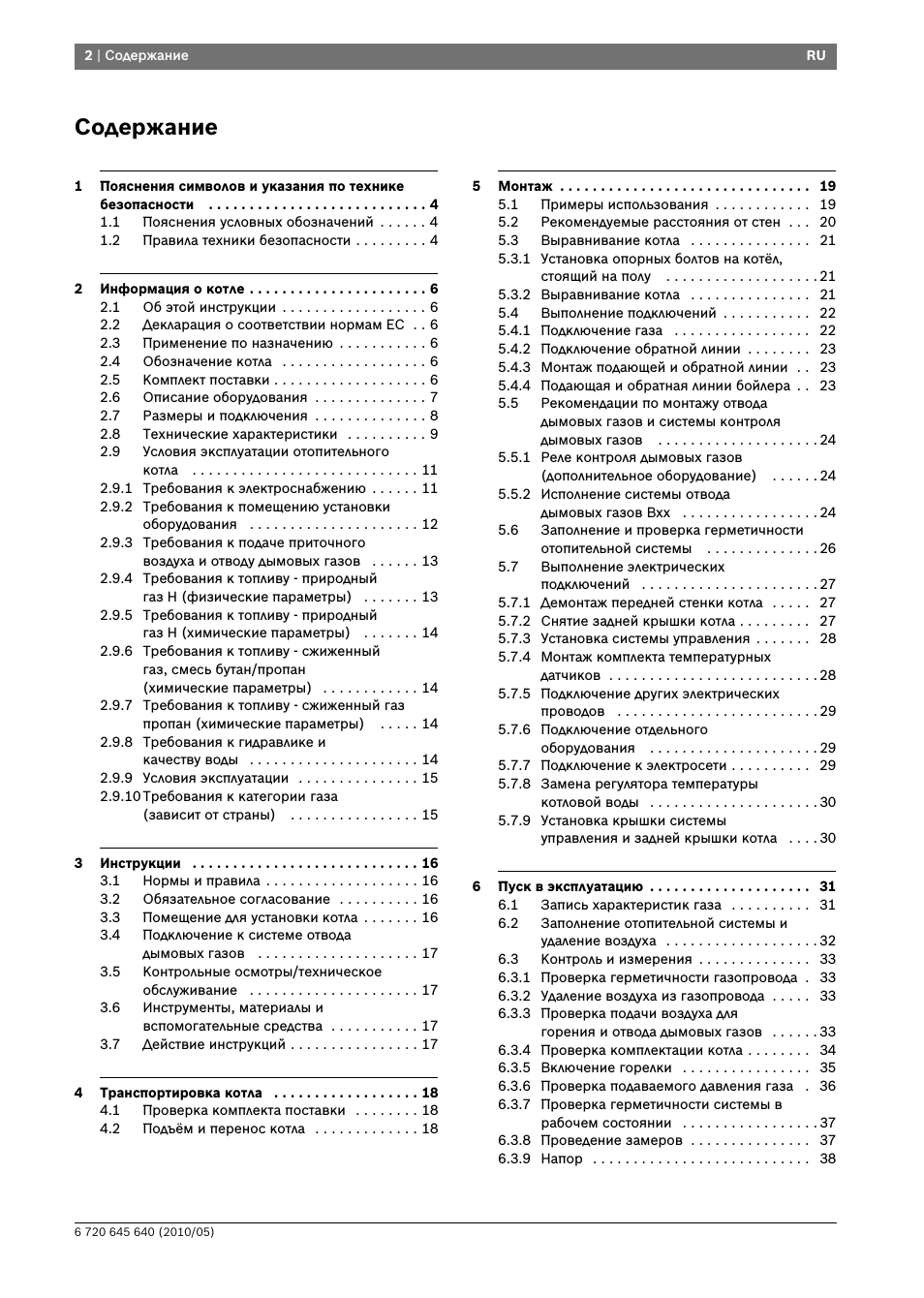

2 | Содержание

6 720 645 640 (2010/05)

Содержание

Пояснения символов и указания по технике безопасности 4 1.1

Пояснения условных обозначений 4

Правила техники безопасности 4

Информация о котле 6 2.1

Об этой инструкции 6

Декларация о соответствии нормам ЕС 6

Применение по назначению 6

Обозначение котла 6

Комплект поставки 6

Описание оборудования 7

Размеры и подключения 8

Технические характеристики 9

Условия эксплуатации отопительного котла 11

2.9.1 Требования к электроснабжению 11 2.9.2 Требования к помещению установки оборудования 12

2.9.3 Требования к подаче приточного воздуха и отводу дымовых газов 13

2.9.4 Требования к топливу природный газ H (физические параметры) 13

2.9.5 Требования к топливу природный газ H (химические параметры) 14

2.9.6 Требования к топливу сжиженный газ смесь бутан/пропан (химические параметры) 14

2.9.7 Требования к топливу сжиженный газ пропан (химические параметры) 14

2.9.8 Требования к гидравлике и качеству воды 14

2.9.9 Условия эксплуатации 15 2.9.10 Требования к категории газа (зависит от страны) 15

Инструкции 16 3.1

Нормы и правила 16

Обязательное согласование 16

Помещение для установки котла 16

Подключение к системе отвода дымовых газов 17

Контрольные осмотры/техническое обслуживание 17

Инструменты материалы и вспомогательные средства 17

Действие инструкций 17

Транспортировка котла 18 4.1

Проверка комплекта поставки 18

Подъём и перенос котла 18

Монтаж 19 5.1

Примеры использования 19

Рекомендуемые расстояния от стен 20

Выравнивание котла 21

5.3.1 Установка опорных болтов на котёл стоящий на полу 21

5.3.2 Выравнивание котла 21 5.4

Выполнение подключений 22

5.4.1 Подключение газа 22 5.4.2 Подключение обратной линии 23 5.4.3 Монтаж подающей и обратной линии 23 5.4.4 Подающая и обратная линии бойлера 23 5.5

Рекомендации по монтажу отвода дымовых газов и системы контроля дымовых газов 24

5.5.1 Реле контроля дымовых газов (дополнительное оборудование) 24

5.5.2 Исполнение системы отвода дымовых газов Bxx 24

Заполнение и проверка герметичности отопительной системы 26

Выполнение электрических подключений 27

5.7.1 Демонтаж передней стенки котла 27 5.7.2 Снятие задней крышки котла 27 5.7.3 Установка системы управления 28 5.7.4 Монтаж комплекта температурных датчиков 28

5.7.5 Подключение других электрических проводов 29

5.7.6 Подключение отдельного оборудования 29

5.7.7 Подключение к электросети 29 5.7.8 Замена регулятора температуры котловой воды 30

5.7.9 Установка крышки системы управления и задней крышки котла 30

Пуск в эксплуатацию 31 6.1

Запись характеристик газа 31

Заполнение отопительной системы и удаление воздуха 32

Контроль и измерения 33

6.3.1 Проверка герметичности газопровода 33 6.3.2 Удаление воздуха из газопровода 33 6.3.3 Проверка подачи воздуха для горения и отвода дымовых газов 33

6.3.4 Проверка комплектации котла 34 6.3.5 Включение горелки 35 6.3.6 Проверка подаваемого давления газа 36 6.3.7 Проверка герметичности системы в рабочем состоянии 37

6.3.8 Проведение замеров 37 6.3.9 Напор 38
