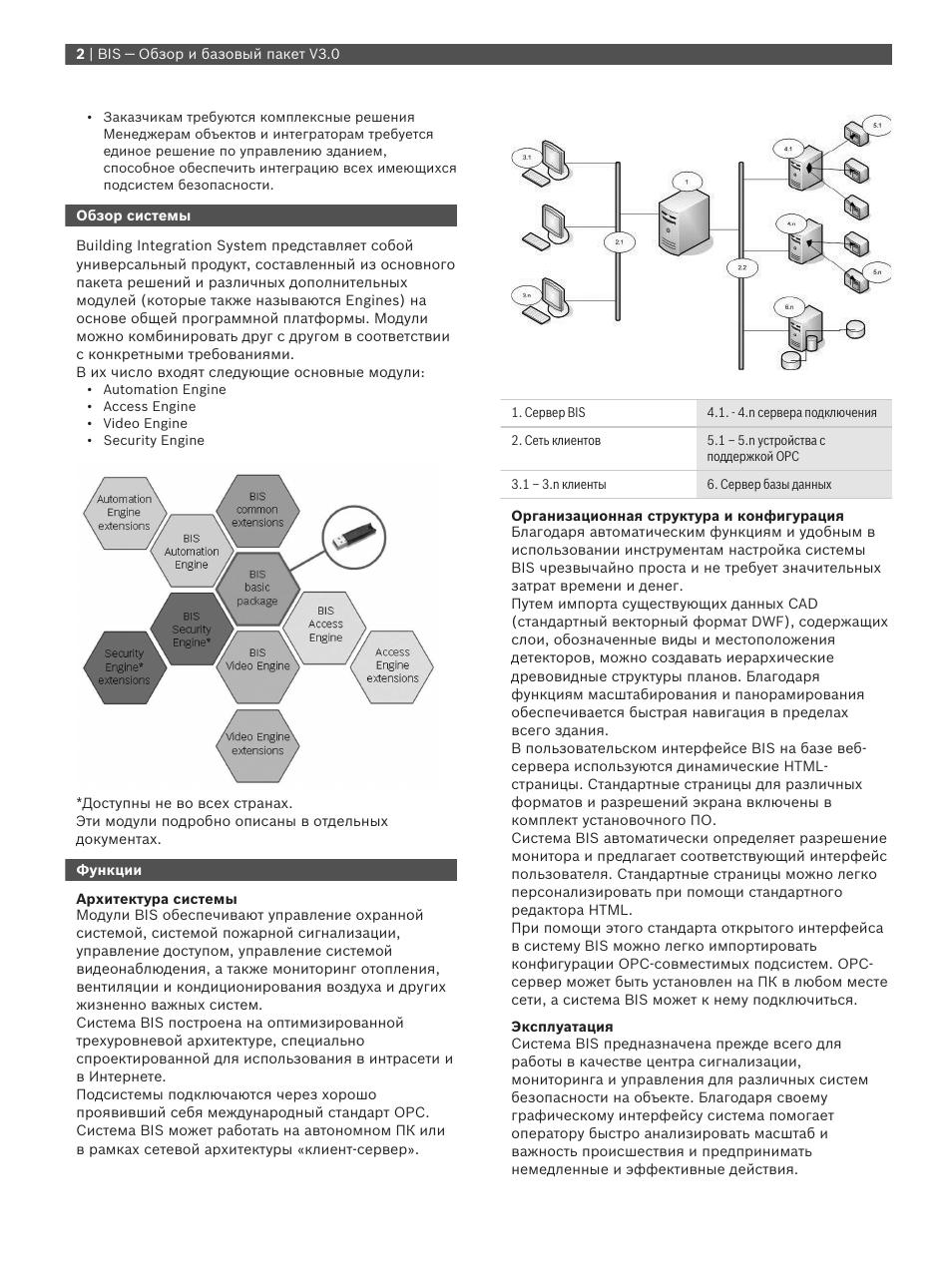

Инструкция по эксплуатации Bosch BIS V3.0

• Заказчикам требуются комплексные решения

Менеджерам объектов и интеграторам требуется единое решение по управлению зданием способное обеспечить интеграцию всех имеющихся подсистем безопасности.

Обзор системы

Building Integration System представляет собой универсальный продукт составленный из основного пакета решений и различных дополнительных модулей (которые также называются Engines) на основе общей программной платформы Модули можно комбинировать друг с другом в соответствии с конкретными требованиями В их число входят следующие основные модули:

• Automation Engine • Access Engine • Video Engine • Security Engine

*Доступны не во всех странах Эти модули подробно описаны в отдельных документах.

Функции

Архитектура системы

Модули BIS обеспечивают управление охранной системой системой пожарной сигнализации управление доступом управление системой видеонаблюдения а также мониторинг отопления вентиляции и кондиционирования воздуха и других жизненно важных систем Система BIS построена на оптимизированной трехуровневой архитектуре специально спроектированной для использования в интрасети и в Интернете Подсистемы подключаются через хорошо проявивший себя международный стандарт OPC.
Система BIS может работать на автономном ПК или в рамках сетевой архитектуры «клиент-сервер».

1 Сервер BIS

4.1 4.n сервера подключения

2 Сеть клиентов

5.1 – 5.n устройства с поддержкой OPC

3.1 – 3.n клиенты

6 Сервер базы данных

Организационная структура и конфигурация

Благодаря автоматическим функциям и удобным в использовании инструментам настройка системы BIS чрезвычайно проста и не требует значительных затрат времени и денег Путем импорта существующих данных CAD
(стандартный векторный формат DWF) содержащих слои обозначенные виды и местоположения детекторов можно создавать иерархические древовидные структуры планов Благодаря функциям масштабирования и панорамирования обеспечивается быстрая навигация в пределах всего здания В пользовательском интерфейсе BIS на базе вебсервера используются динамические HTML-
страницы Стандартные страницы для различных форматов и разрешений экрана включены в комплект установочного ПО.
Система BIS автоматически определяет разрешение монитора и предлагает соответствующий интерфейс пользователя Стандартные страницы можно легко персонализировать при помощи стандартного редактора HTML.
При помощи этого стандарта открытого интерфейса в систему BIS можно легко импортировать конфигурации OPC-совместимых подсистем OPC-
сервер может быть установлен на ПК в любом месте сети а система BIS может к нему подключиться.

Эксплуатация

Система BIS предназначена прежде всего для работы в качестве центра сигнализации мониторинга и управления для различных систем безопасности на объекте Благодаря своему графическому интерфейсу система помогает оператору быстро анализировать масштаб и важность происшествия и предпринимать немедленные и эффективные действия.

2 | BIS Обзор и базовый пакет V3.0
