ке Все три интерфейса имеются в устройстве по умолчанию При работе с RS485 к одной линии можно подключить до восьми устройств AMC2.
Имеется четыре разъема на периферийной шине для считывателей включая разъем источника питания.
Функции
• Хранение загруженных данных как описано ниже:
– Основные данные – Авторизация – Модели доступа – Отображаемые тексты – Конфигурации считывателей
• Интерпретация данных сообщаемых считывателем
– Проверка авторизации – Запрос к главному компьютеру – PIN-код
• Управление/мониторинг
– Блокировка или открывание дверей – Включение тревоги – Состояние дверей – Рабочее состояние считывателей – Состояния внутренней тревоги
• Сообщения направляемые к Access Engine
– Запросы к главному компьютеру – Сообщаемые данные для хранения – Сообщения об ошибках и неисправностях – Тревожные сообщения
• Источники питания для
– Считыватели – Устройства открывания дверей – Подача тока на контакты
Сертификаты и согласования
Регион
Сертификация
Польша
CNBOP
0902 PL_CNBOP 0902
CNBOP
0903 PL_CNBOP 0903
Европа
EN5013
2101498_0551-QUA_EMC lEC
60950-1 Safety general
EN5013
2101498.0552-QUAIEMC EMC
Directive 2004/108/EC
EN5013
EN60950 210440750 lEC 60950-1
Safety General
EC-Declaration of Conformity
Замечания по установке/конфигурации
Источник питания
Внешний источник питания (от 10 до 30 В пост тока) для AMC2 подключен к первому (положительному) и третьему (отрицательному) контактам При использовании источника бесперебойного питания (ИБП) соответствующий релейный выход ИБП
подключается к контактам
• 4 и 7 для переменного тока • 5 и 7 для аккумулятора • 6 и 7 для постоянного тока
В остальных случаях эти контакты должны быть замкнуты.
Подключения к главному компьютеру Интерфейсы главного компьютера RS232
Приложение Access Engine управляет до 32 последовательными портами что теоретически позволяет подключить 32 устройства AMC2.
Замечания Поскольку ПК по умолчанию оснащены максимум двумя COM-портами необходимо применять следующие варианты подключений в конфигурациях с более чем двумя AMC2:
1 = Главный компьютер 2 = Преобразователь RS232/485 AMC-MUX
3 = AMC2 4a = Подключение RS232 4b = Подключение RS485: можно подключить до восьми устройств AMC2 к одному интерфейсу RS485 для каждого AMC-MUX.
При подключении более двух устройств AMC2 следует использовать интерфейсный преобразователь AMC-MUX.

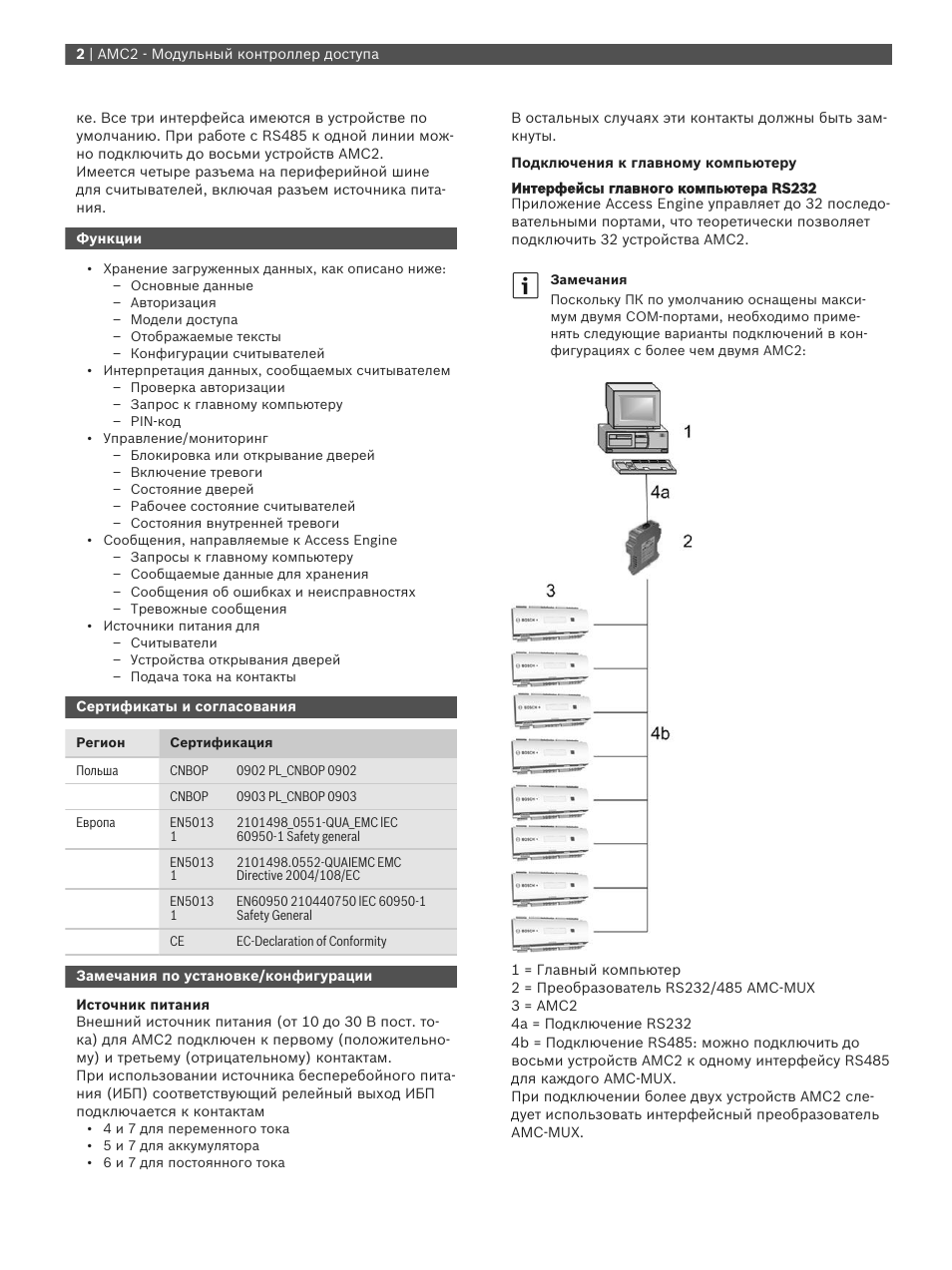

2 | AMC2 Модульный контроллер доступа
